cad中图块遮罩（区域覆盖）做法讨论！！！

墨丘利IV宫 发表于 2013-6-9 13:53
请问下，我现在遇到的问题就是画了WIP线但是选择不到，就算做了图层也只能起到隐藏的作用，如果图位移或 ...

WIPEOUT----F----ON （把边框线开起来）

我知道区域覆盖，问题是用了区域覆盖有时打印时还会显示被覆盖掉的内容

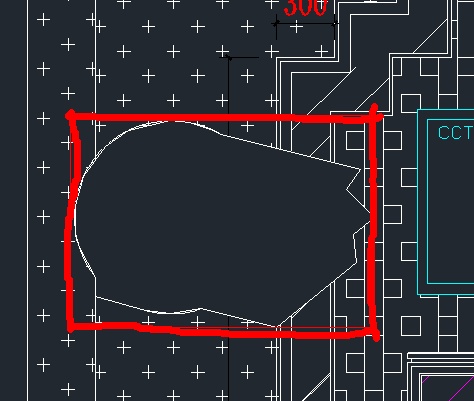

这个命令我也研究过，有一点我没弄明白，比如说用”近似长方形“的异形遮盖，盖完之后显示没有问题，打印预览也没问题
打印出来的是按照 ，那个异型是按照”长方形“显示的遮盖效果，求大师指点。打印了出来就是按照红色区域遮盖，不是异性。

{:12:}围观学习，感觉好复杂的样子

你们搞的好复杂喔~~~

77311580@qq.com 发表于 2012-12-26 13:58
我把快捷键改成wi了，个人习惯，然后就是一顿描

说的都是经典语录~

这个大家还真不要执着，路由千万条，按照自己平时的就行。我也就在家具层上做个PL线在覆盖下，从不另外建新图层的

楼上的老师些是否可以出一份详细的教程嘛~~~~~

starzzs 发表于 2012-12-6 15:08
wipeout - F - off   可以影藏轮廓
区域覆盖不需要新建层，累赘了，直接放在图元所在的层就可以。 ...

一直弄不明白怎么把覆盖线给隐藏{:16:}

有学一招

我突然到了个问题，是不是可以打散在软换为遮罩呢？
