布局里的标注问题求解答

鲆ping 发表于 2013-9-15 17:21
1/200调的比例因子调成200，当然标出来的尺寸是18000拉~无语，你不会用布局画图，就用模型空间画 ...

呵呵，自己不会，别乱讲，标出来是这么多是点在模型的线上，在旁边画一样长的线标出来的是正确的，请下载文件自己尝试，布局用了用了好多了，不是新手，如果你是在布局里画图应该知道的。

平凡老人家 发表于 2013-9-15 20:01
比例缩放1就可以了。

不是这个，自己尝试下就知道了……{:1:}

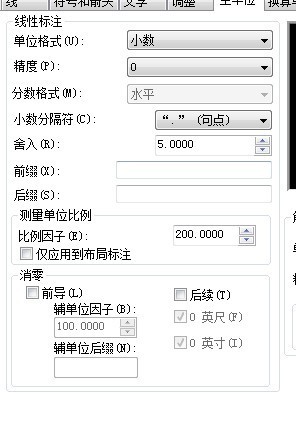

比例因子和仅应用到布局标注的问题！不信你自己尝试下，你把比例因子调到1和在仅应用到布局标注打钩，标哥尺寸。然后按D，从新调下比例因子调到200，仅应用到布局标注打钩。就会出现以上情况！！

鲆ping 发表于 2013-9-16 09:27
比例因子和仅应用到布局标注的问题！不信你自己尝试下，你把比例因子调到1和在仅应用到布局标注打钩，标哥 ...

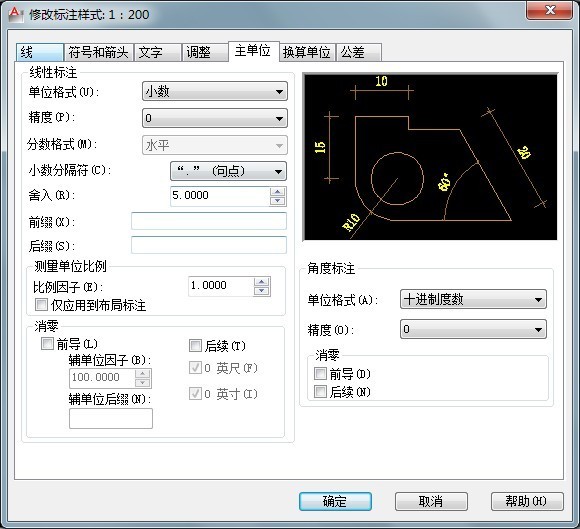

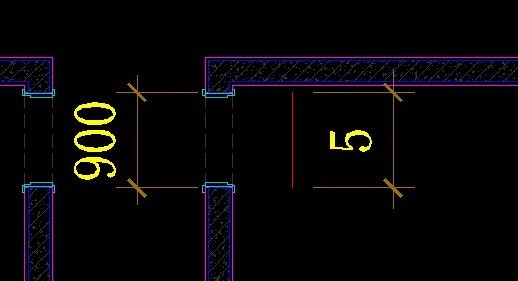

根据你的提示我改了之后标出的尺寸是下面图片里的尺寸，首先要说的，标注被你改成错误的了，这个是1：1的标注，其次你在布局里画一样长度的线，度量出来的是两个尺寸，自己可以试下就知道了。

鲆ping 发表于 2013-9-16 09:27
比例因子和仅应用到布局标注的问题！不信你自己尝试下，你把比例因子调到1和在仅应用到布局标注打钩，标哥 ...

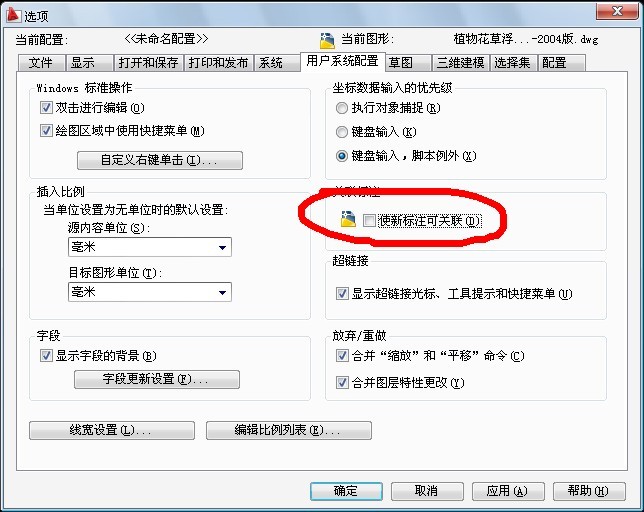

我只能跟你说这个跟关联有关系，因为关联了标注，才出现了这样的情况，具体怎么改我早就知道{:10:}

这个设置啊，不要勾选，勾选这个在布局里标注会出现各种各样的问题，建议你在模型里标注，在布局里写字，视口什么比例就用什么比例的标注样式标注，这是最稳妥的。

天天骑坦克 发表于 2013-9-16 10:31
这个设置啊，不要勾选，勾选这个在布局里标注会出现各种各样的问题，建议你在模型里标注，在布局里写字， ...

谢谢，我前几天已经知道这个答案了，谢谢！

lovesdeeply 发表于 2013-9-15 20:50
不是这个，自己尝试下就知道了……

那你的是什么问题，我想了解一下。加915758636

平凡老人家 发表于 2013-10-20 17:35
那你的是什么问题，我想了解一下。加915758636

已经有正确答案了，你自己看一下就知道了

楼主是在布局画了根和模型图形一样长度的线！然后再布局测的！我是直接在布局对着视口内的图形标注一下！然后MA！楼主也可以尝试下！相互交流！不知道！我说的是不适合你的这个情况！
