一个看似复杂的天花造型[图解-CAD节点]

显示全部楼层 · 发表于 2015-8-7 16:22:45

Monkey2012 发表于 2015-3-9 21:24
看节点图，是三厘米板做的

这块是18mm板的侧面吧，隔一段一块，然后面层有3mm板封出一个弧面，在用3mm酸枝木做饰面，30X40的龙骨是横向连接这些18mm板的。看上去以为是把一块这么厚的板做弧。菜鸟路过，菜鸟比较了解菜鸟的问题。{:2:}

显示全部楼层 · 发表于 2015-8-7 16:25:31

林中忆发表于 2015-8-7 16:22
这块是18mm板的侧面吧，隔一段一块，然后面层有3mm板封出一个弧面，在用3mm酸枝木做饰面，30X40的龙骨 ...

这弧形不是弯出来的，是18mm板锯出来的

显示全部楼层 · 发表于 2015-8-10 09:46:54

18厘木工板怎么怎么弯的？，即使很小一块条也难弯呀，怎么做到的，楼主？？？？？

显示全部楼层 · 发表于 2015-8-10 11:09:15

好帖子！赞！！！

显示全部楼层 · 发表于 2015-9-16 11:38:11

十八厘板裁成S型，再用木龙骨连接，3厘板封面再贴木饰面~个人理解啊~

显示全部楼层 · 发表于 2015-9-17 17:33:27

图文并茂学习很清晰

显示全部楼层 · 发表于 2015-9-17 18:59:47

不错！很详细

显示全部楼层 · 发表于 2015-10-8 21:24:41

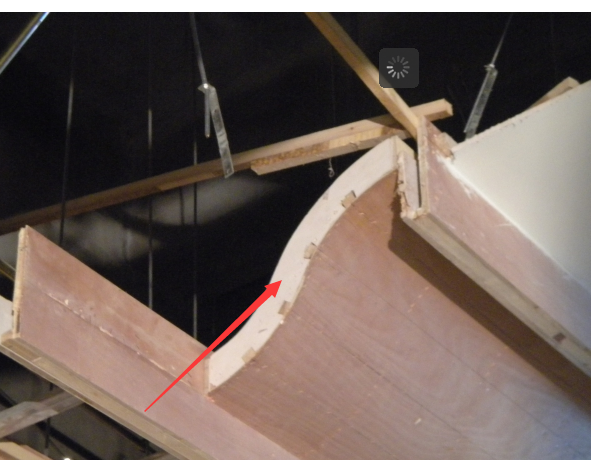

林中忆发表于 2015-8-7 16:25
这弧形不是弯出来的，是18mm板锯出来的

看这里

显示全部楼层 · 发表于 2015-10-9 09:06:16

{:15:}看起来好费工，不过没有看过比这好的解决办法

显示全部楼层 · 发表于 2015-10-9 09:06:23

{:15:}看起来好费工，不过没有看过比这好的解决办法
