求CAD，俩个图形重叠在一起，隐藏重叠部分的方法。

求CAD，俩个图形重叠在一起，隐藏重叠部分的方法。

先说个人摸索出来的方法吧。wipeout 把这个图形的边框描出来（遇到复杂的图形头疼）然后DA选择图形置于对象之上，于是完成了，重叠部分的隐藏。

看过 梁志天 CCD HBA  等好多人的图纸 ，他们隐藏的手法比我这种方法高明而又简单，还有一种是 一种填充图案，把它炸开后会爆个满屏出来，这种方法也一直在摸索，苦于找不到方法啊，不知道是否有插件可以完成这种工作

有没哪位大神懂的教教下。会万分感谢。

soGa 难道没有哪位大神知道吗 ？

好像就是区域覆盖这个方法吧，葛乔治公司都是这么做的，在复杂的也得描边啊。。。
小弟经常描的痛不欲生啊，如有好的方法还望赐教

这个是天正的参照裁剪和屏蔽工具配合起来的效果，很简单的

那用CAD 没用天正的有什么方法么？{:11:}

第一个我也不是很清楚，应该用的是天正或者插件，你说的填充图案的话，其实那个不是填充出来的是那种花型先组合成块，然后再用XC命令去裁剪

这个我来说说吧：

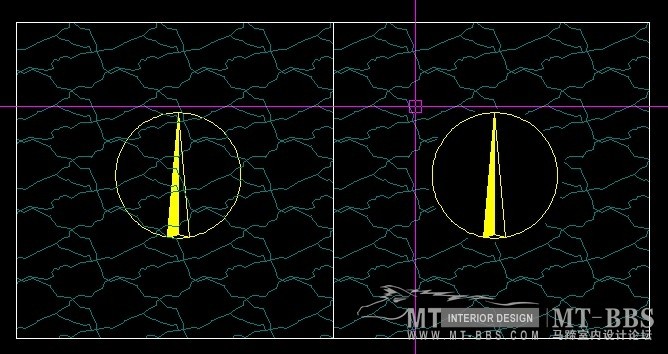

1、wipeout  ，输入wipeout用多段线框出要隐藏的区域，用DR命令设置图元的显示次序，在用wipeout命令隐藏遮罩的边框。（天正里面有个命令可以完成），效果如图

2、xc   ，输入xc选取要裁剪的图块（注意XC命令只能裁剪图块），选择裁剪区域就可以了，效果如图。

为什么我用这个命令不能选中弧度

starzzs 发表于 2011-9-11 00:26
2、xc   ，输入xc选取要裁剪的图块（注意XC命令只能裁剪图块），选择裁剪区域就可以了，效果如图。 ...

你这是处理参照块的命令啊。
