请问关于布局的问题
请问懂布局的大侠

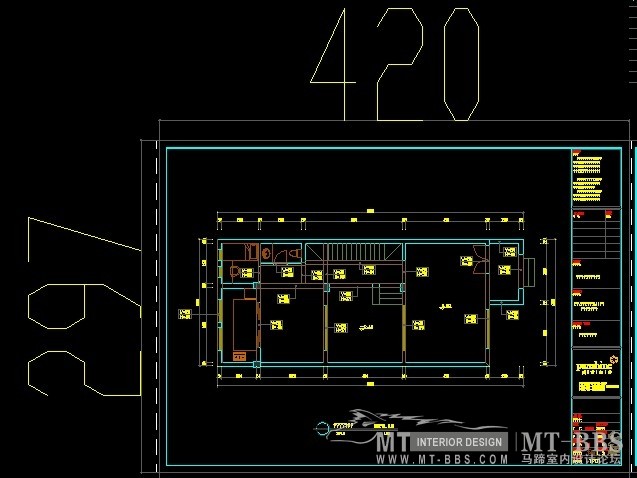

图11是在布局里面 图框标准A3的  420*297

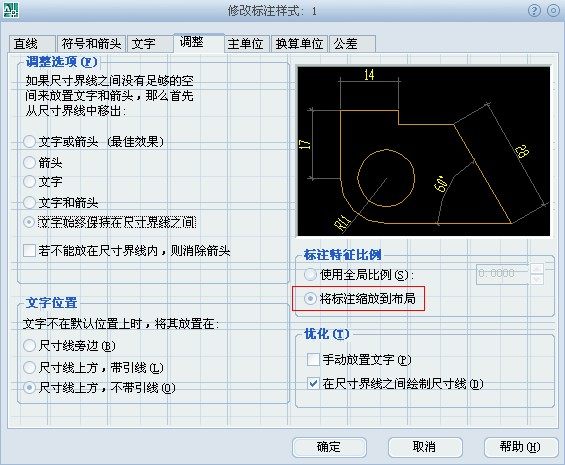

图33设置好了 “将标注缩放到布局”

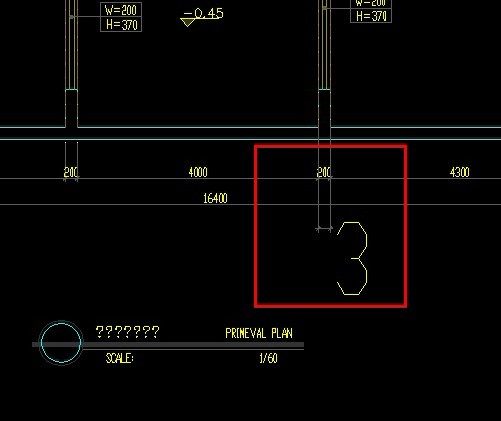

图22 我标注的尺寸(红色框内)为什么是3?  而人家原有的是正确的200(1:1比例) 为什么我标注的结果不是200?
然后我用他的标注MA刷了下我的  就变成了200 问什么呢?
AI文本分析中……
AI色彩命名中……

序赞Ai时刻等待着你的命令!~

与Ai对话形式持续执行相关Ai智能体任务。

转运2011-12-21 13:29:57
最近刚自学布局  有些头晕 看了一天的教程,推荐在布局里标注和文字,
上图是李益中的图纸 平面图视口设置的比例是1:60
请问这个比例是不是根据自己图面最大化显示的需要 而定制的比例呢?
立面和节点等等视口的比例的大小是因何而定的呢?
请教各位大侠帮忙
转运2011-12-21 20:57:45
求解哦...
yanjun2011-12-21 23:34:59
一言难尽 要抓手教才懂  或者你去ABBS那个网址找有这个教程的图片 你一步一步操作就OK
转运2011-12-22 09:01:35
yanjun 发表于 2011-12-21 23:34
一言难尽 要抓手教才懂  或者你去ABBS那个网址找有这个教程的图片 你一步一步操作就OK ...

我也是看了教程,可是为什么拿过别人的图纸就会有这样问题存在,就会怀疑自己哪里是不是没搞懂...
liaohai19712011-12-22 10:08:06
你在纸张空间里标就有可能这样,主要是标注没有关联,选点有问题
liaohai19712011-12-22 10:11:32
其实在布局里标注会有很多问题,主要是标注关联的问题,最多做个标注图层,我是不推荐在布局里标注的,文字可以在布局里标
liaohai19712011-12-22 10:14:21
视口只是工具,视口的比例和大小根据图的大小图来定,要让别人看清看懂即可
转运2011-12-23 11:59:09
liaohai1971 发表于 2011-12-22 10:08
你在纸张空间里标就有可能这样,主要是标注没有关联,选点有问题

谢谢分享
转运2011-12-23 11:59:34
liaohai1971 发表于 2011-12-22 10:11
其实在布局里标注会有很多问题,主要是标注关联的问题,最多做个标注图层,我是不推荐在布局里标注的,文字 ...

非常感谢
