ASA的英国留学小伙伴这次关注剖面图。对于剖面图能表现的内容,他们总结出空间尺度、内部空间和外部环境的关系、空间功能、光影、材料、结构等等几类,每个类别都有详尽的案例。





剖面图算是所有图面表现里面最有性价比的,一个剖面就可以传达出作品的所有思想,就看大家如何安排图面信息了。

学以致用,多看多画多琢磨方能取长补短,竿头日上,不用多久就会赢得奖学金,担任建筑师,赢取白富美高富帅,走上人生巅峰!想想还有点小激动呢。

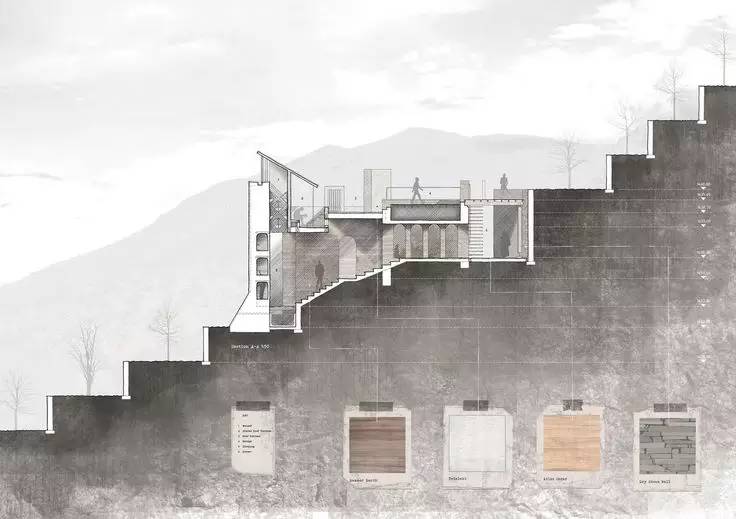

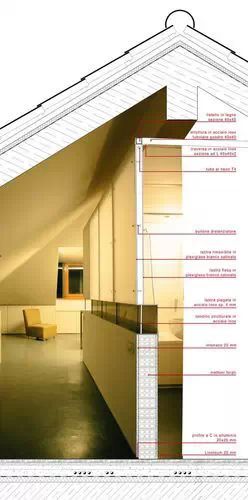

剖面图+材料细节展示,让老师脑补空间感吧


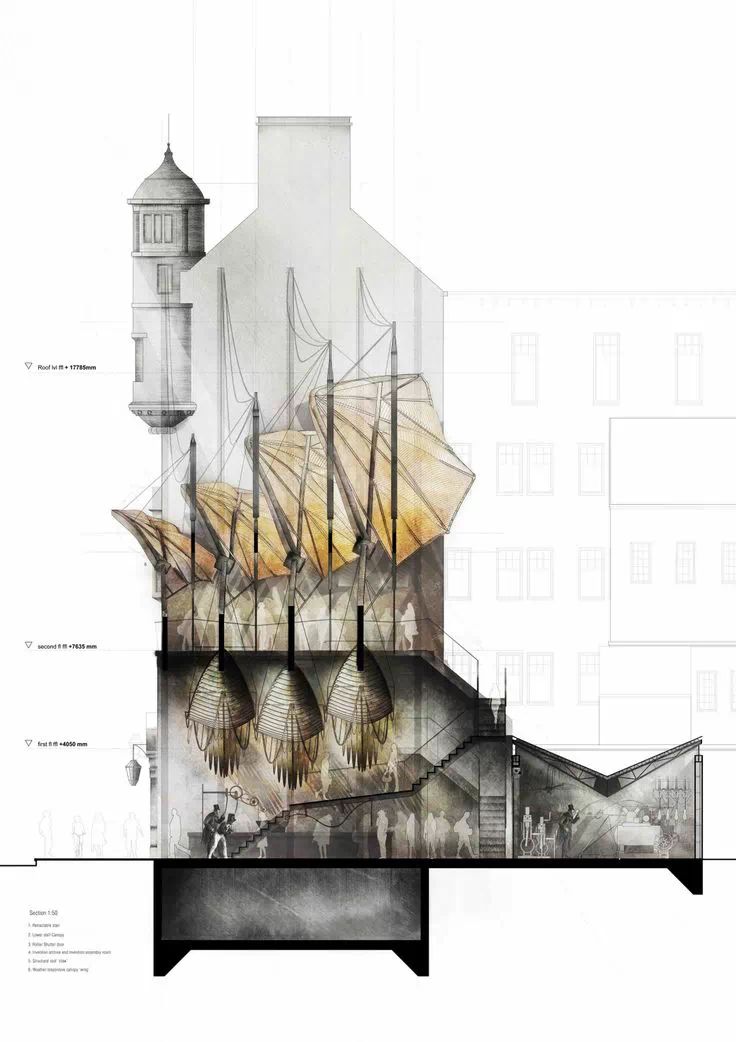

PS需要的不一定是绚丽的技术,色调、构图加上一些"点眼睛的笔"才是让剖面图脱颖而出的诀窍

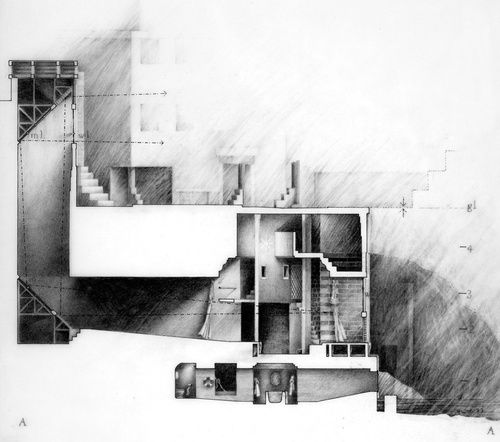

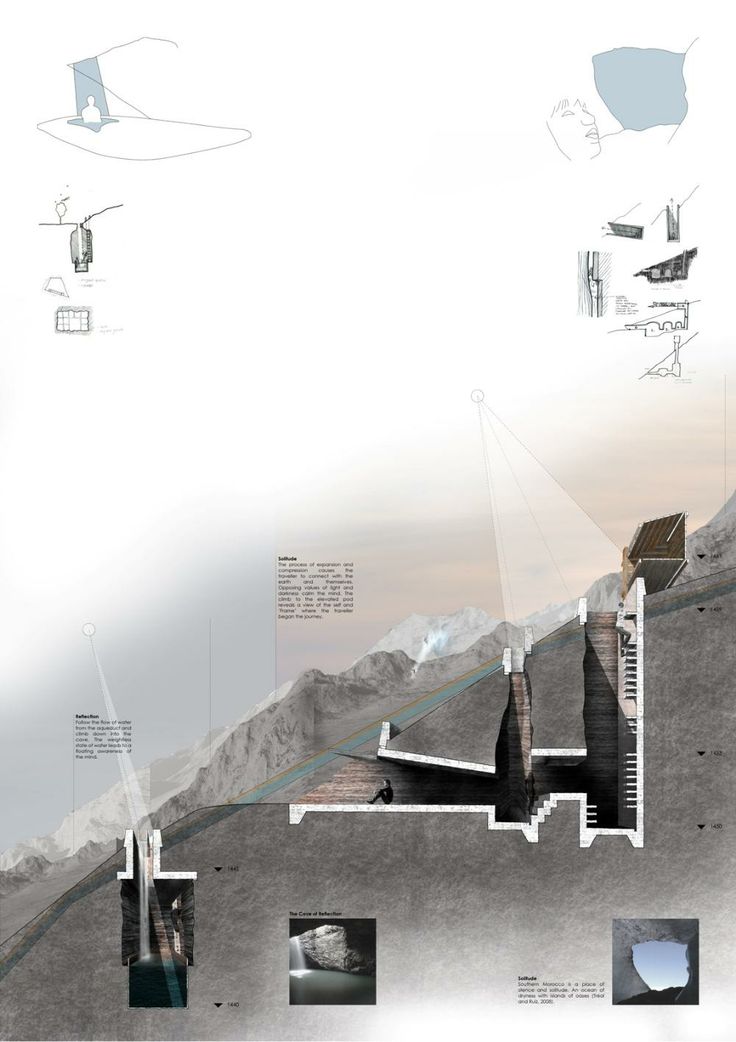

炭笔能很好的表现光影



设置几个光源,用不同亮度表达对光影的应用

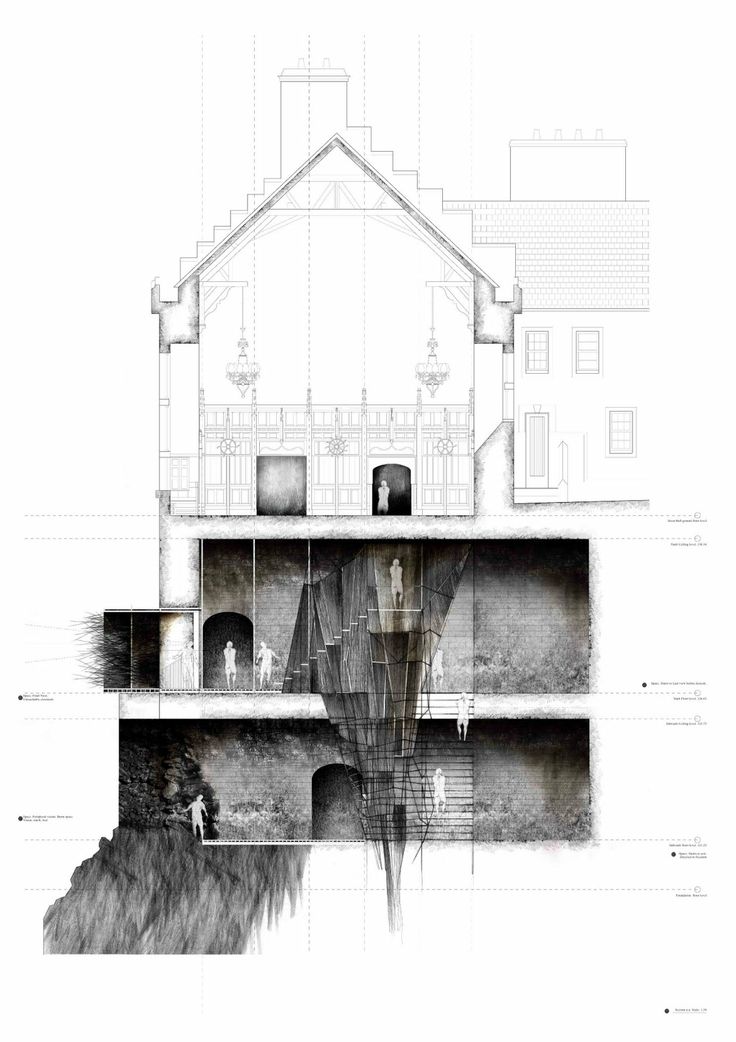

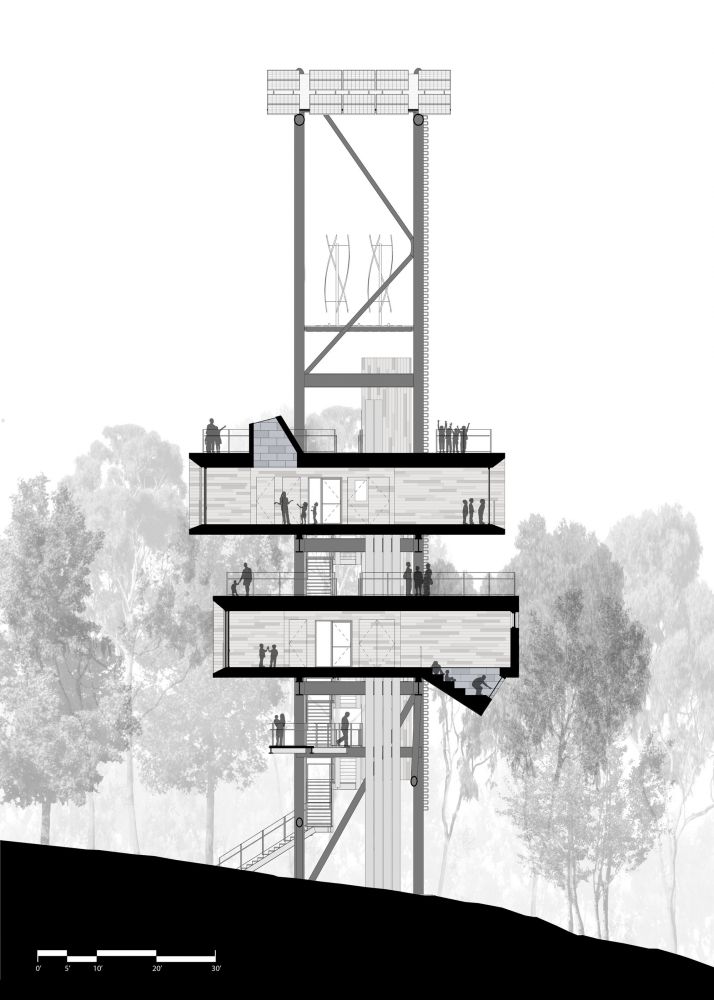

剖面图的方式也要根据自己的设计来安排。该剖面很好的表现了垂直和水平空间的设计理念;一楼的背景用黑白的图片表达了场地的特性;空间内部人物设定也很丰富,很好的体现了空间功能。


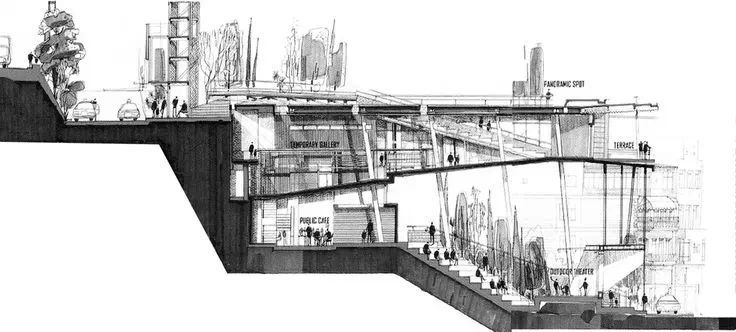

人物安排及背景环境的使用

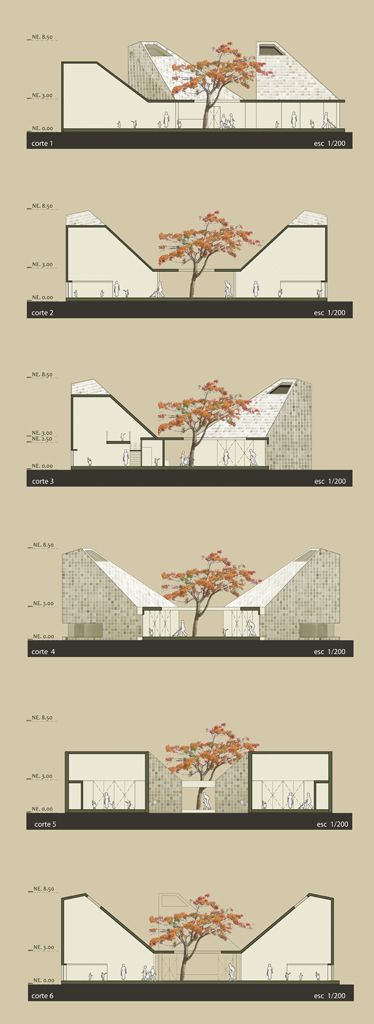

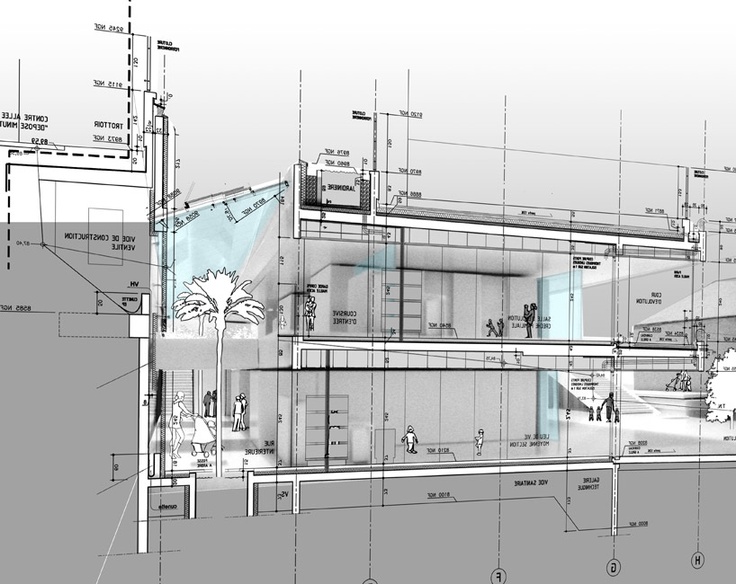

尺寸标注也可以在剖面体现,帮助阅图者脑补空间大小

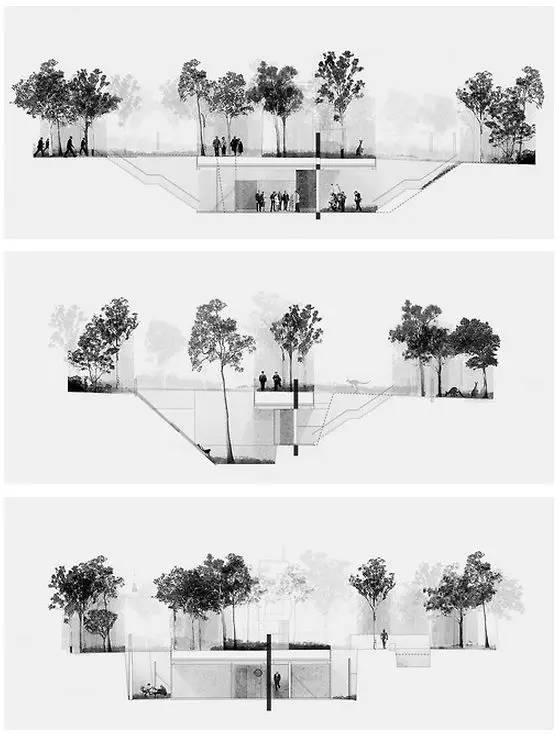

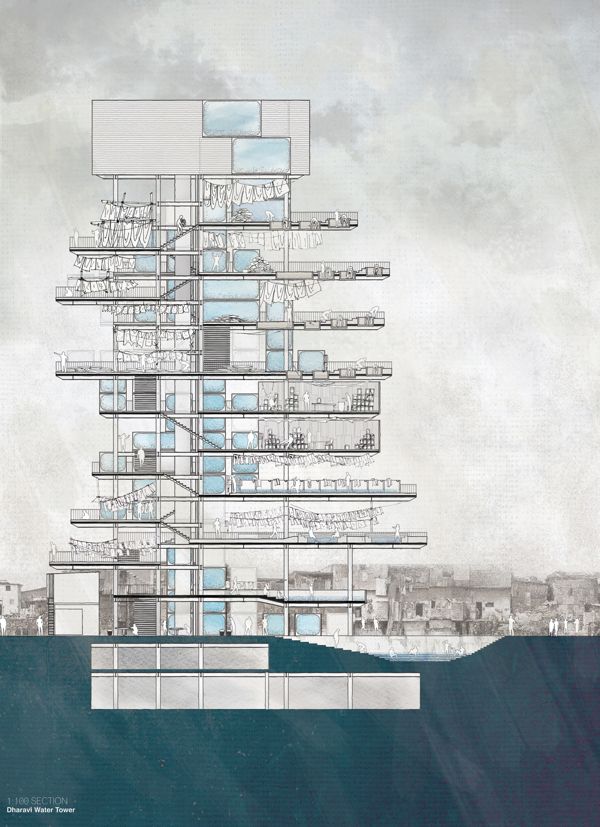

针对空间比较复杂的设计,可以使用多个剖面图。不同亮度的背景可以很好的展示空间的深度。

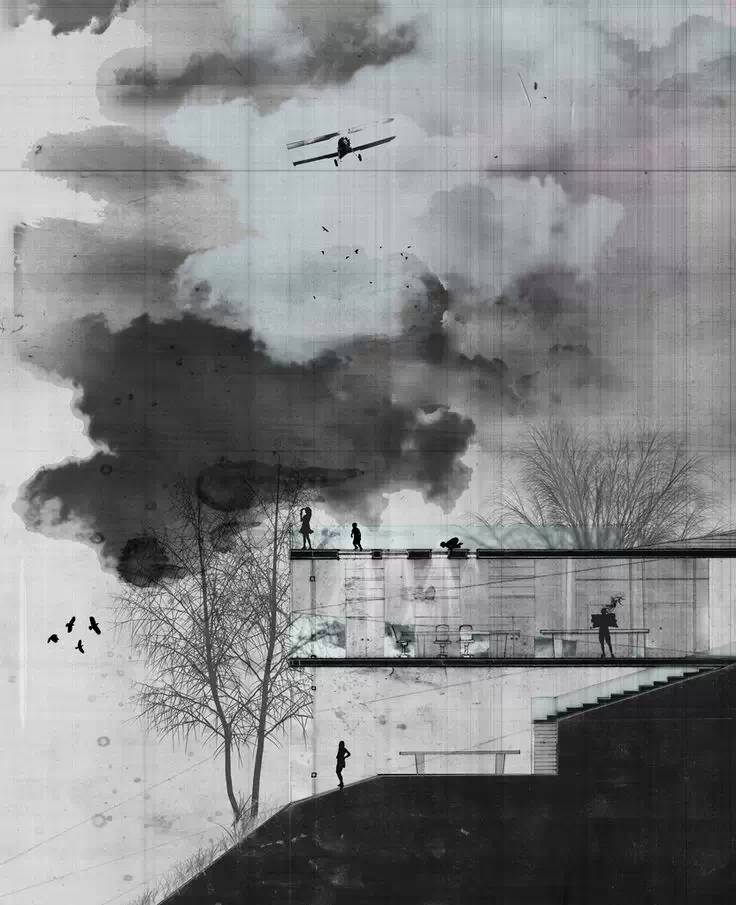

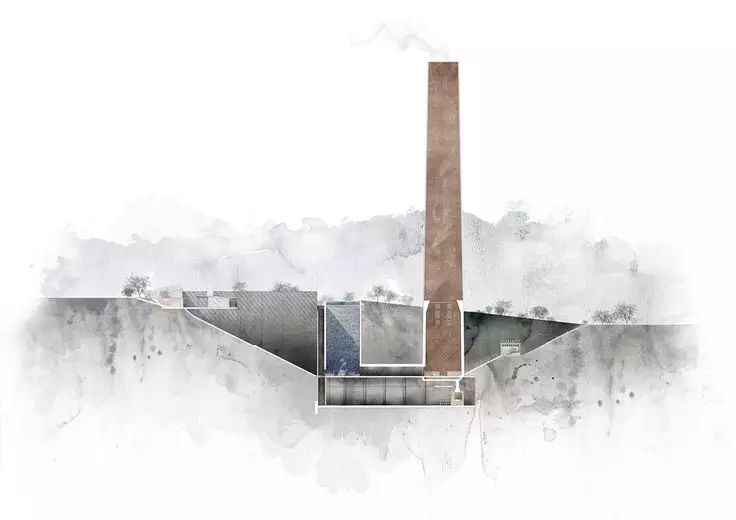

天空渲染是亮点

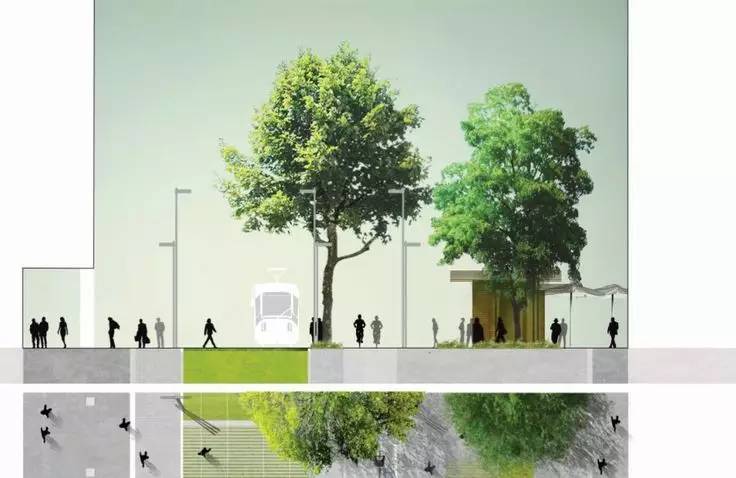

剖面与平面的结合+不同深度的颜色表示不同距离的人物


淡淡的一层水彩化作浓浓的爱
Sketch Up, CAD, 铅笔 + Photoshop


专注光影(不同季节太阳高度角产生的不同光影变化)


试用与建筑调研:网上选一张好看的建筑摄影→留白→填补材料→分析


时间多的可以直接搞个模型

生物建築舎 ikimono Architects

背景用简单的线条表示,着重内部空间的渲染。(当然这个作品的亮点应该是设计,小编觉得很牛逼啊!)

Christopher Christophi

剖面和平面结合

Max Bontoft

前面提到了,不要小看剖面里的人物设置,它是丰富图面、表现功能的很好途径。思考一下如何通过不同的人物活动来表现设计思想。


多点剖面始终是好的

Giancarlo Mazzanti

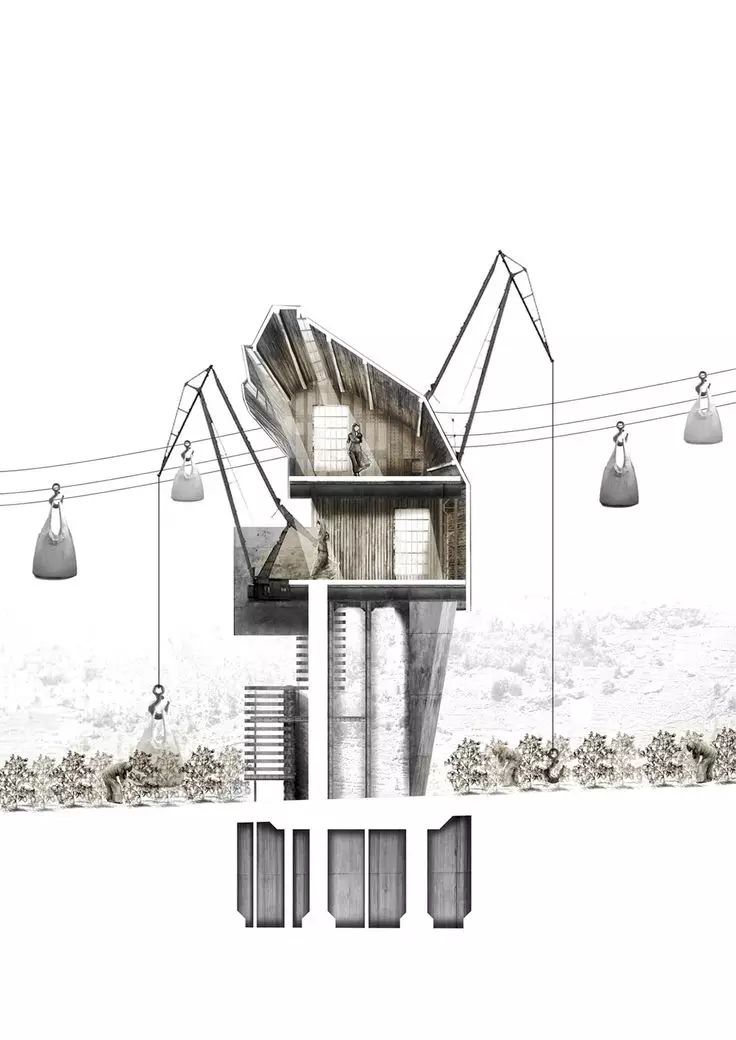

剖面+透视


“轻,重”

James Flynn

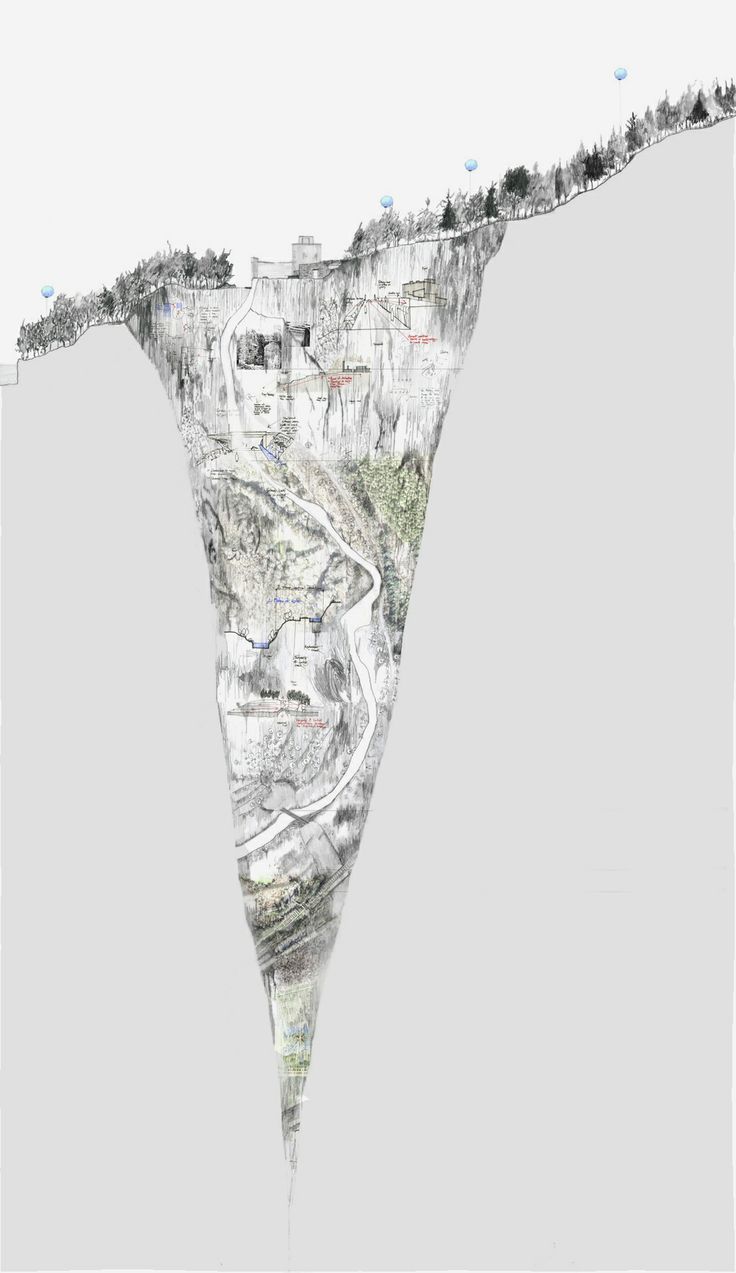

考验手绘的剖面,大神们跟上

Dina Haddadin

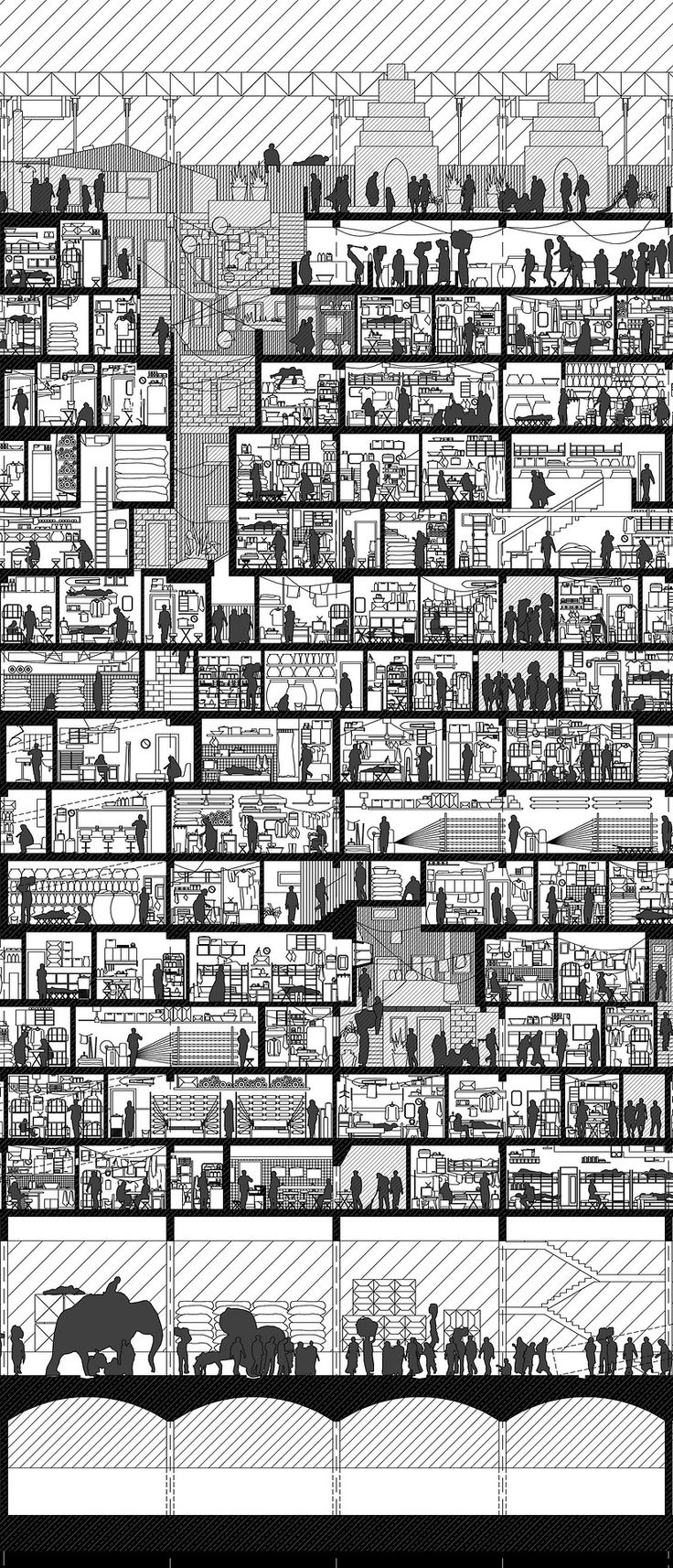

还是人物设置,人物很重要!

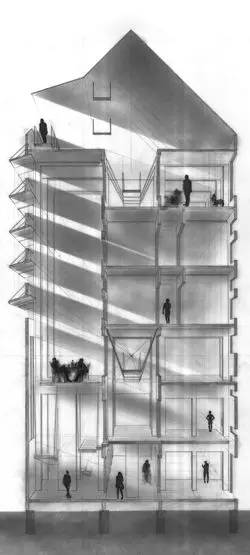

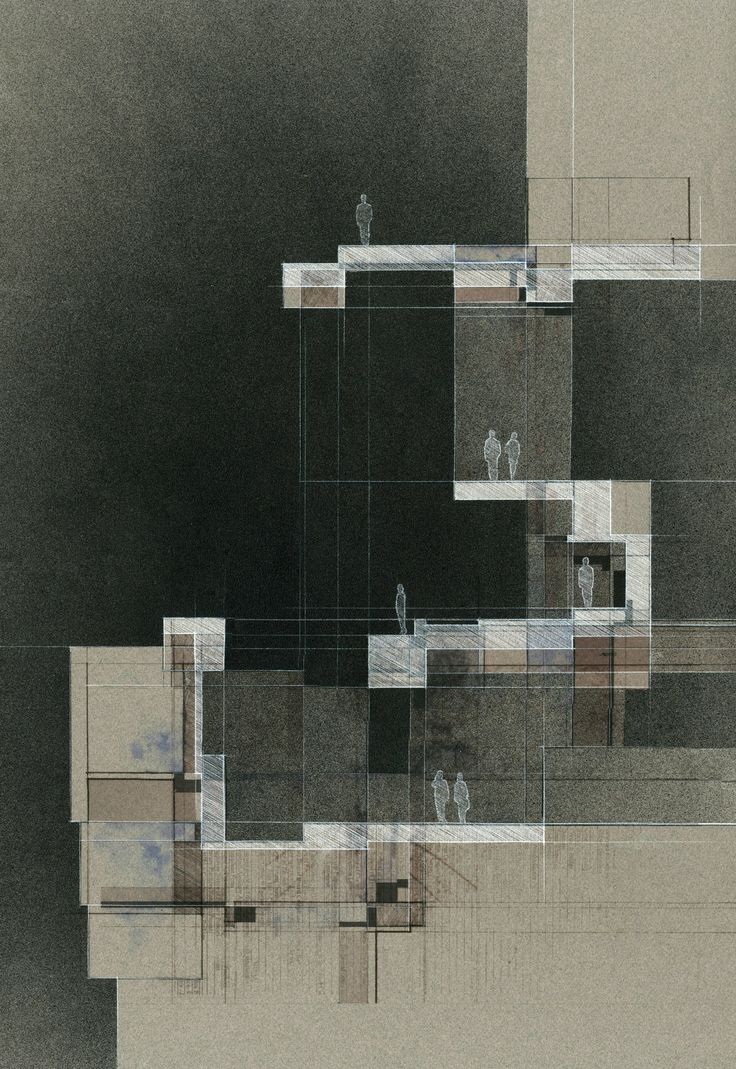

铅笔和炭笔可以很好的表现光影,那种柔软细腻、温柔婉转、成熟大方……全 场 爆 灯 !

Peter Wilson

蒙德里安

John Fechtel

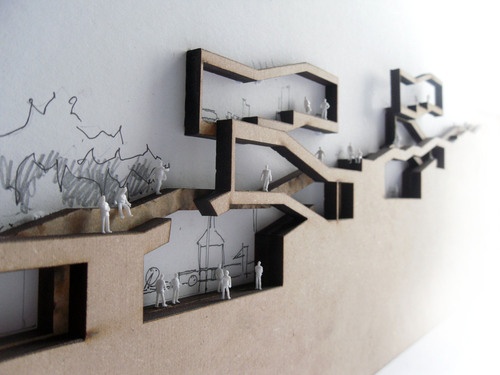

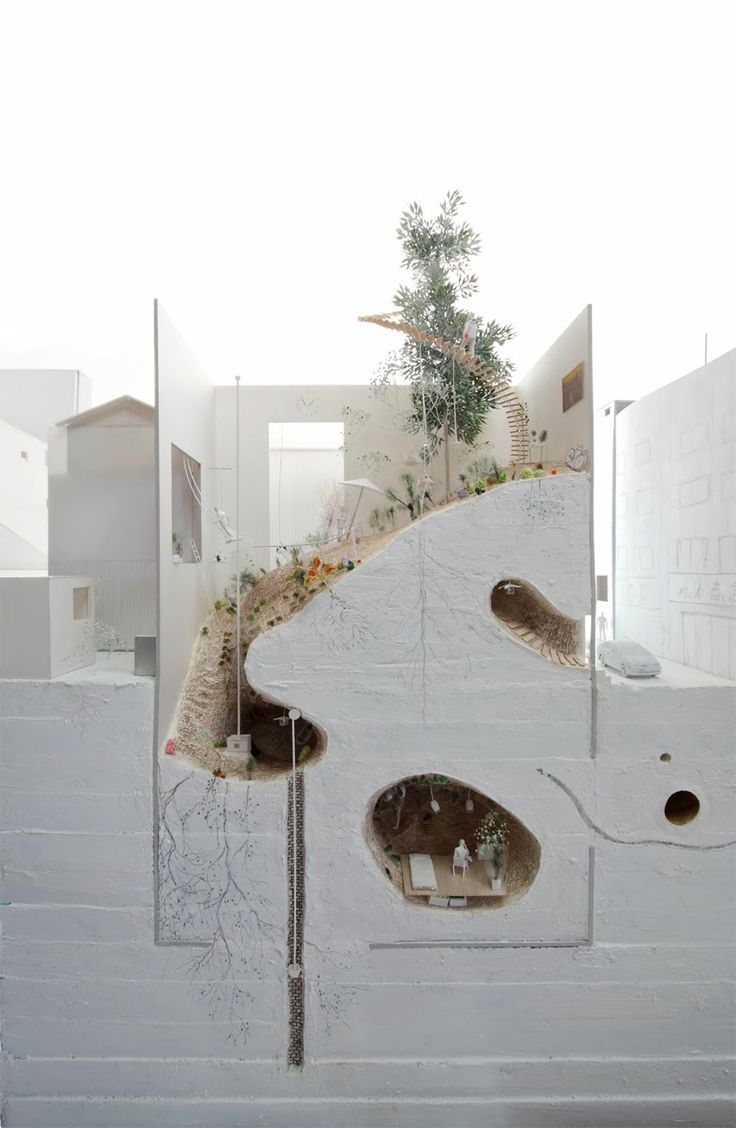

模型挂在墙上可以提升整个作品汇报墙的档次(图中的背景手绘也很有效果)

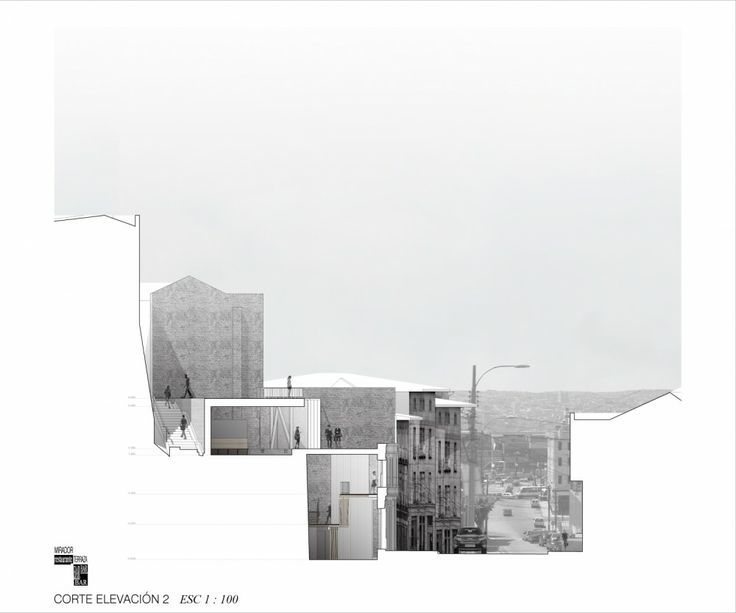

之前讲过,剖面也需要结合自己的设计亮点进行创作。该作品的高视野以及复杂的空间变化透过对内外空间的联系和照片背景很好的传达给了读者。


简单的背景线条+丰富的内部渲染

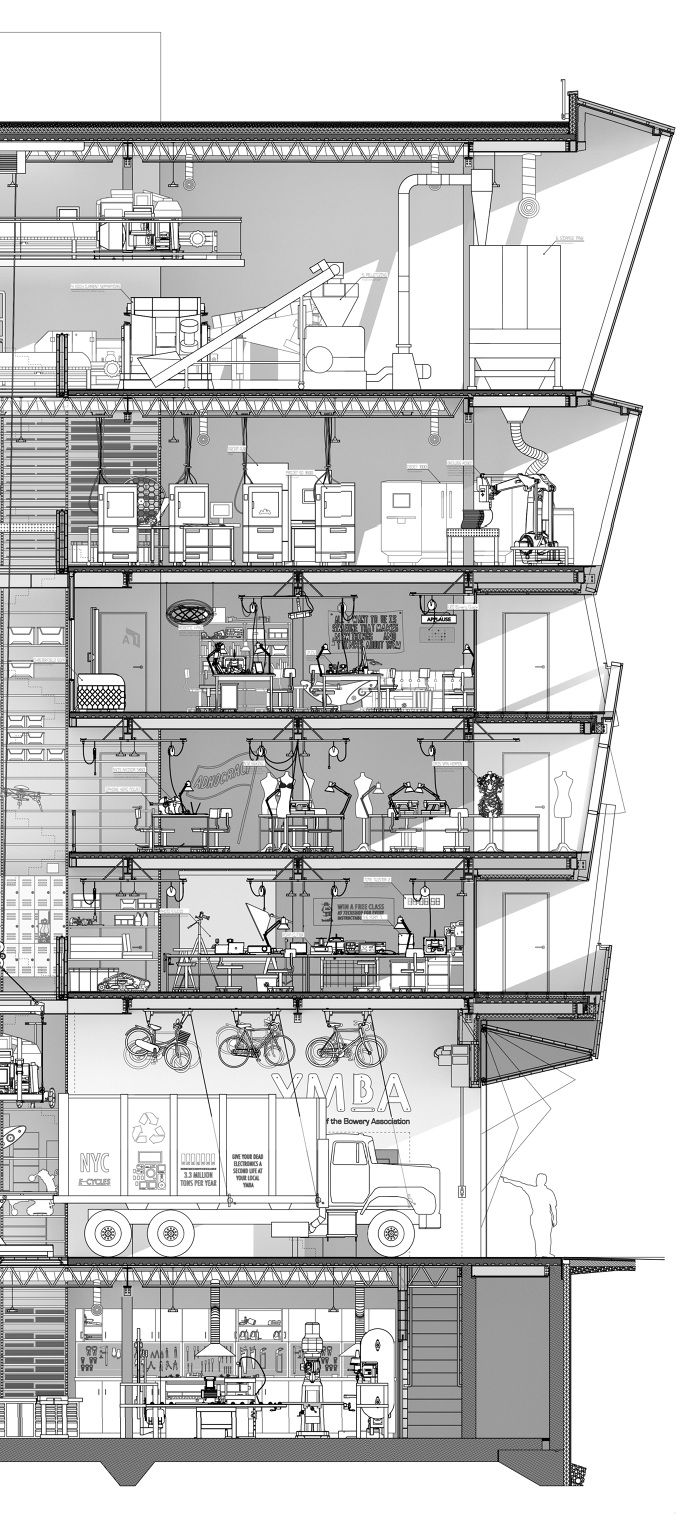

别忽略了建筑内部配套设施,功能的体现不一定停留在文字表述。
