“世界第一扭”：以双曲面幕墙模拟跳跃极光

▲ 项目效果图

由Aedas設計的重庆高科集团有限公司新办公楼坐落在重庆北部新区幸福广场北侧，现已初见雏形，钢筋水泥间直线与曲线咬合错叠，玻璃幕墙随之弯转变化，以坚硬的建築材质表现了柔韧的弧度之美。项目预计2022年即可完成竣工，届时它将成为“世界第一扭”的强力竞争者。

▲ 项目施工图与模拟效果高度一致

项目周边建築均已建成，如何在规划的“太阳”命题下，既融合周边建築肌理，又能脱颖而出成为地标性、核心性建築，还与环境形成呼应，是整个設計的难点所在。

▲ 项目所在地

▲ 项目俯瞰效果图

“项目面对广场这一宽阔的开放空间，本身具备成为标志性塔楼的有利条件。而大扭拧角度的幕墙可以在第一时间抓住所有人的视线。”项目設計師韦业启（Ken Wai）从极光这一绚丽而少见的发光现象中汲取灵感，将办公塔楼南侧与东侧立面顶底相连，以独特的双曲面模拟极光弧幕状优美的姿态，上演一场“光之舞”，从不同角度可以欣赏到不断变化的曲面形态。当艳阳高照，曲面被渡上亮眼的金色，塔楼变作光的化身。而夜幕降临，塔楼立面反着白光，曲面如同少女翩翩起舞时柔美的腰肢。同时，裙楼的屋顶平面由竖直方向连续扭转至近似水平方向，以几何形式语言与塔楼形成呼应，保持了建築風格的统一。

▲ 从灵感到設計

▲ 日光模拟效果图

▲ 夜幕模拟效果图

这一独特极致的扭转造型形成了扭曲极大的双曲面，项目体量中最大单层扭拧角度达8.8度/层，远超同类项目，是全球现有的超高层项目单层（CTBUH Journal, 2016 Issue 3)最大扭拧角度的近1.5倍，项目建成后将是“世界第一扭”宝座的强力竞争者。这一世界級难度挑战，有赖于RFR以及前沿幕墙技术的助力，得以将設計高精度实现。

对于扭曲较大的双曲面超高层而言，其拟合双曲面一直是一大难题，設計師韦业启与RFR通过深度合作，以复杂曲面幕墙BIM和双曲幕墙单元的玻璃冷弯技术攻克了这一挑战。独创的幕墙系统能适应单元板块多角度、多尺寸变化的要求，确保建成效果与模拟效果高度一致，并保证幕墙性能。而采用三维组框+平板玻璃冷弯設計的玻璃单元，以打破国内最大单元玻璃翘曲量的86mm让設計得以实现。整个过程真正做到了从整体几何优化分析、幕墙模型建模、LOD400加工图深度构建建模，到加工图数据自动生成和检查的全过程幕墙BIM流程。

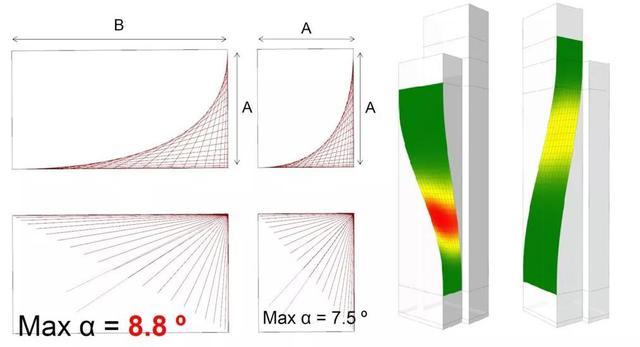

▲ 最大单层扭拧角度及双曲面示意

▲ 設計有赖于前沿幕墙技术助力得以实现

▲ 通过大比例三维打印模型让施工单位和业主沟通理解

“幕墙不仅是建築轮廓的勾勒，也是对内部空间进行雕塑和保护。”設計師韦业启在塔冠巧妙地使用幕墙语言，以透明的玻璃幕墙配合灯光照明表达“光之谷”的概念，既与整体設計呼应统一，又与塔身办公区域进行了功能区分示意，同时也将预留机房、擦窗机等基础设施集中安置在主冠的“谷”中，不影响整体视觉效果，让功能统一纯粹。

▲ 塔冠灯光效果图

在建築布局上，設計充分考虑到周围环境以及建築体量，让超高层塔楼退让至商業零售裙楼左侧，既避免了对地块东北侧照母山上揽星塔的视觉遮挡，又消减了对城市中轴线的高度压迫，同时也创造出了更多市民户外活动空间。项目以其标志性的建築轮廓，和为城市提供的重要公共活动空间，将成为重庆极具辨识度的新地标。

项目信息

项目：重庆高科集团有限公司办公楼

位置：中国重庆

建築設計：Aedas

幕墙顾问：RFR阿法建築設計咨询（上海）有限公司

业主：重庆高科集团有限公司

建築面积：61,368平方米

竣工年份：2022年

董事：Ken Wai（韦业启）
