2018年初,一个新的地标性建築在荷兰Tilburg对外开放了。这是位于旧城海港中心码头的一个公共亭,成为参观城市的娱乐性船只和游艇的地标。Civic Architects & Bright Urban Futures設計了一个引人注目的钢结构,将公众观景平台和餐廳结合在一起,为海港景观增添了一栋坚固的建築。

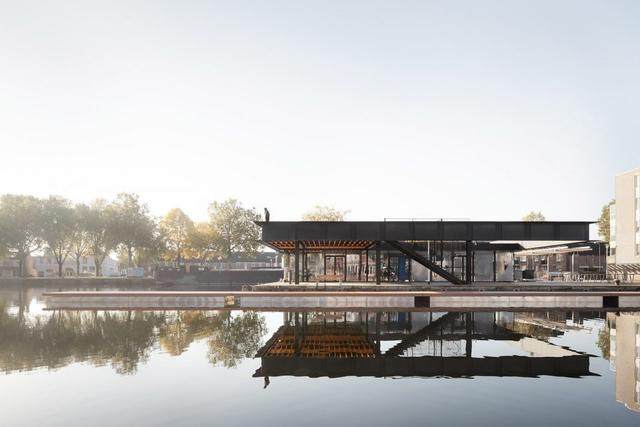

▼项目概览,overview
Elevated public space | 被抬高的公共空间
该结构使得公共和私人活动在城市中一个特殊的场地得到了结合。港口的中央码头是为20世纪初的粮食运输而建造的,但近年来成为了公共活动和休闲活动的场所。现今它已被改造成名为RAK的餐廳,餐廳的平台与码头共享成为公共空间。码头的特质给该建築带来很多好处:餐廳位置靠近水,游客可观赏美丽的风景,同时保留三分之二的地块供公众使用。屋顶上有观景平台,游客也可在此避雨。这里可以用来举办各式各样的活动。
▼一层有大量室外空间供公众使用,the first level shares a plateau with the public

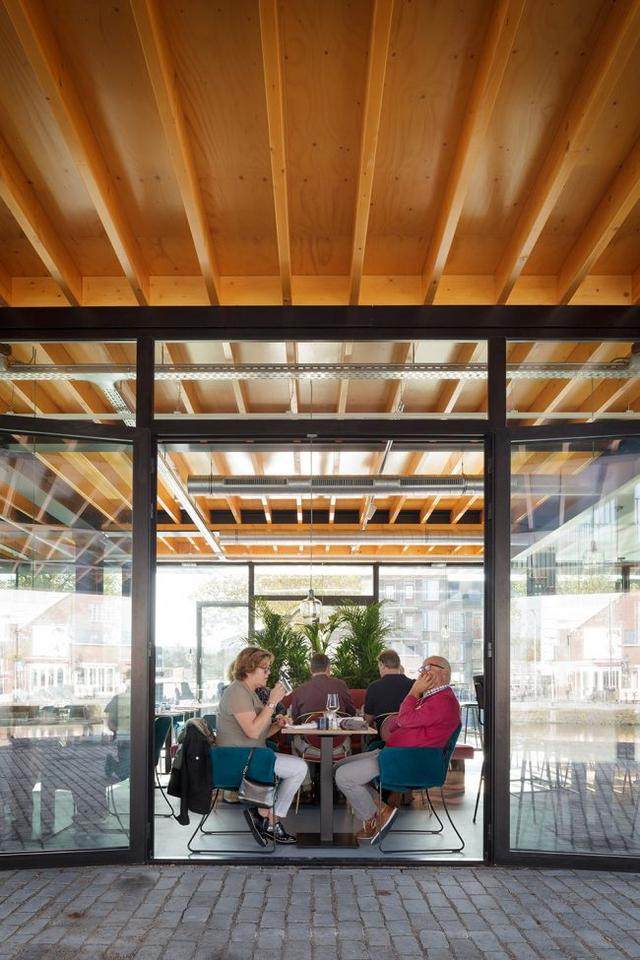

▼一层的餐廳,restaurant on the first floor
▼通过室外台阶上到屋顶甲板的观景平台,the outdoor staircase leads to the viewing deck
▼观景平台,the viewing deck
A contextual icon|文化肌理的标志
这个标志性海港亭的設計根植于历史悠久的港口所特有的氛围:行驶缓慢的黑色货船和坚固的桥梁构成了海港公园的标志性特征。笔直的形状,坚固的结构,黑色的立面与钢和木材相结合,将这个场地以及其周围环境的特征放大。平台的形状和细节经过了整合式的設計,将几个設計需求结合在一个建築元素中,例如地板的分隔和遮阳。海港亭从而变成了一个Piushaven港口上一个简单的不言自明的标志性建築。

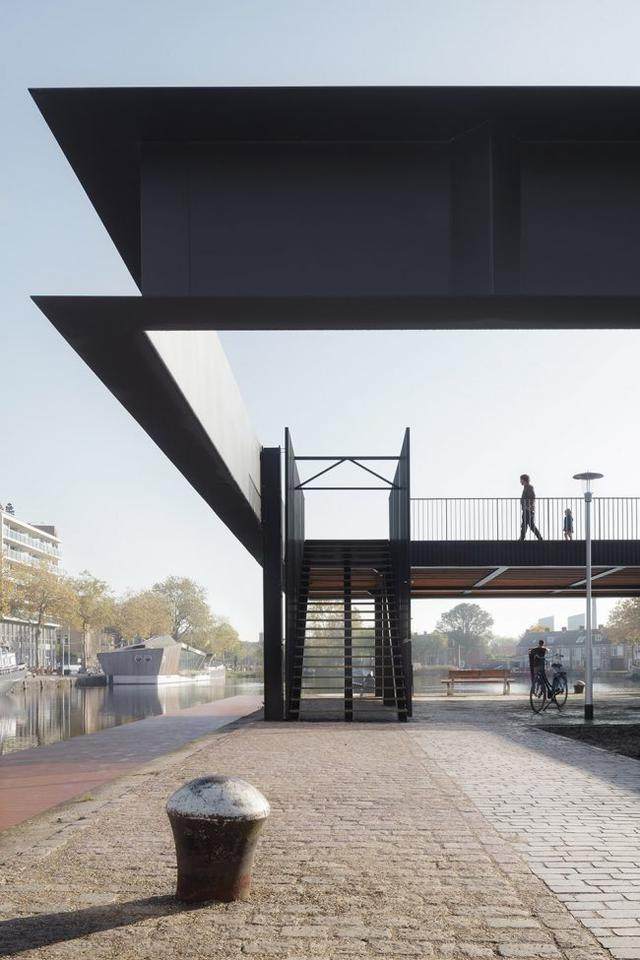

▼笔直的黑钢既是结构也是造型,the straightforward shape makes part of the structure
Solid structural architecture|坚固的建築结构体系
沉重的屋顶边缘为结构系统提供了整体解决方案:为了不影响码头使用的木制地基,立柱内置分布,间隔两米。观景甲板的实心钢铁栏杆同时也是结构梁,构成悬垂结构,同时也支撑甲板。在固定的结构连接点的基础上未使用稳定墙,从而构造了一个自由开放的平面布局,大尺寸的结构使得甲板可以满足高强度的公共使用。结构即建築,该项目将成为Piushaven海港一个力量感十足的持久的组成部分。
▼钢制的屋顶边缘结构与顶部木制甲板结合,支撑柱内置;the steel roof edge forms a structure that integrates with the wooden decking, and the columns are put inwards
▼钢结构与玻璃立面细部,the details of the steel structure and the glass facade
▼部分结构大样轴测图,axonometric rendering of the structural sample
▼轴测总览图,axonometric drawing for the overview
▼场地平面,the site plan
▼設計概念推导,the deduction of the design concept
▼背景环境平面图,the contextual site plan

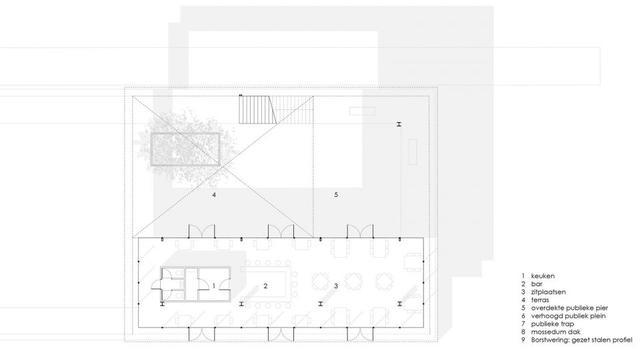

▼首层平面图,the ground floor plan
▼二层平面图,the first floor plan
▼四向剖面,the sections
|
