几年前初次踏勘场地,甲方种植多年的高大树木将厂区四周团团围住,俨然是个小树林,在周边看不出内侧工厂面貌。
▽掩映在树林里的建筑© 赵奕龙
进入厂区后,用于本次建设的地块位于厂区东南侧,长方形的场地上肆意种植一些乔木,朝向东南侧视野相对开阔,西北临近厂房,目之所及却不能让人有所触动。工厂主要生产以轻GRC水泥为材质的植栽容器及花园精美摆件,产品种类繁多,口碑甚佳,销往欧洲大陆居多,甲方H总希望在此建设用于展示产品和接待访客的空间。
▽场地现状© RESP
▽用地区位© RESP
困扰之际,结合甲方明确的、模糊的诉求,首先定调了此处应塑造一处静谧的场所为原则,因预判项目建设周期需些年头,建议用地四周先种植树木植被以颐养土地,未来作为进入建筑内部的过度区域,避免从厂区空间直接进入内部的唐突。再者,运用设计中基本的场地设计手法,将用于后勤的楼梯及卫生间等“服务空间”沿西侧集中布置,避开不利朝向,集中布置的”服务空间“为其它空间灵活性预留了可能。最后,朝向东南的方向的空间可根据不同功能属性梳理各自特质。
▽由道路进入小庭园© 赵奕龙
周围工业园内的厂房建筑高度大体在8米左右,呈现连续铺开的状态,在此高度以上视线开阔,为此,建筑朝向东南面二层以上,外墙主要以超白玻璃作为透明隔断,有意将室内外视野打开,确立了每层远眺南太武山脉的视线关系。同时,厂区内部生产车间人员进出频繁,为了减少室内外的相互干扰,建筑一层及一层以上分别以内向型和退台方式呈现,在考虑到一层多功能厅大开间尺寸,到二层只需部分办公功能,故在二层做了斜柱结构方式,斜柱同时也作为开放式办公的室内空间元素,随着工厂人员的增加,使用面积不足,斜柱底下的斜角空间被用来作为柜子使用,少了点结构的真实表现感。
▽体块演变© RESP
▽建筑一层以内向型庭院© 赵奕龙
▽西侧施工前种植的植物© 赵奕龙
前面讲述的第一次踏勘场地的不佳体验,项目的建设也是为了能够改善这一印象,基本确定了内向型空间原则。建筑的功能分为了接待、展览、办公,为此,对应梳理了三种不同动线。
▽北向后勤出入口© 赵奕龙
▽与工业园区的空间尺度得以呼应的建筑表情© 赵奕龙
▽方院俯瞰© 赵奕龙
▽内外空间层次的对话© 赵奕龙

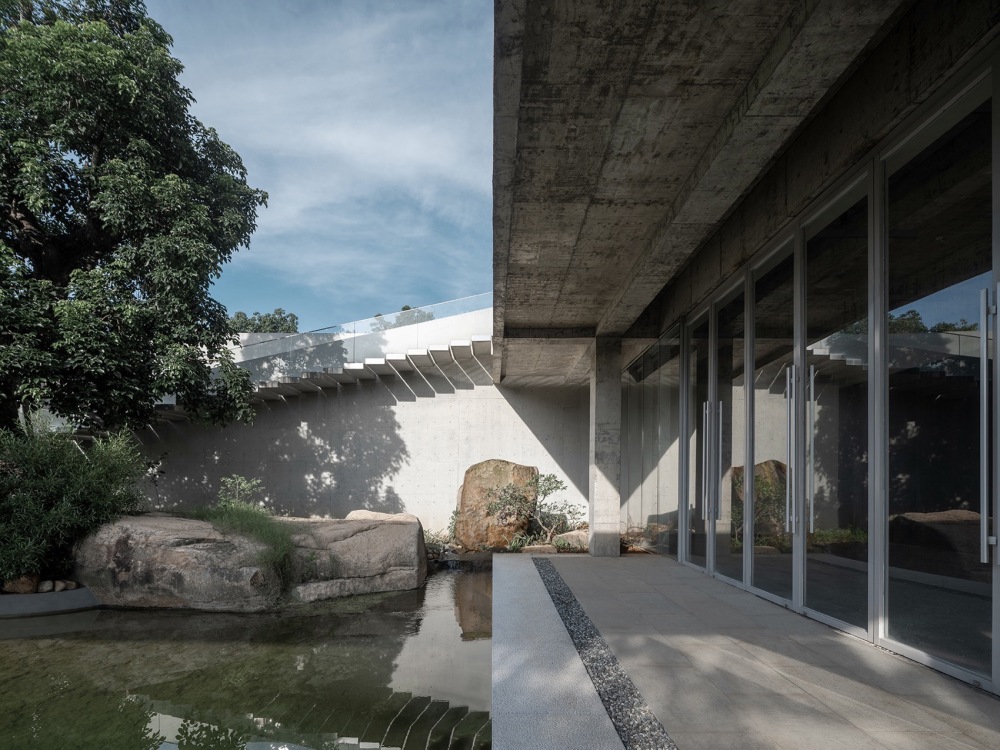

由宽阔的厂区道路进入已植养几年的小庭园,空间由此变小且静谧,悬挑的檐口让外庭院和内庭院有了空间上的咬合,通透的格栅面处于阴影之下,弱化它的金属质感,内外庭院视线得以连贯,在这里才能看清建筑入口玄关的全貌。往里走内向型的“园中方院”就此展开。中国人骨子里酷爱山水,甲方常提起自然中的“空灵”,此意指“灵活却无法捕捉”,委托朋友到山涧里寻找岩石,藉由大型吊机在庭园中结合绿植、水体摆弄其中,享受乐趣,几年过去了,也甚得生机。
▽建筑入口玄关© 赵奕龙
▽小庭园© 赵奕龙
▽顺着方院和边庭界定的汀步空间的可引导至门厅侧面© 赵奕龙
▽台阶、树、影、人成构成的方院背景© 赵奕龙
围绕方院梳理了两条动线,玄关左转为接待流线是其一,侧重空间行走的体验感。经过多次的实际模拟和推敲,13.5米大跨度的梁与间隙50MM的500MM*150MM厚钢筋混凝土踏面板一次浇筑成形,形成横跨水面上的平缓的台阶,行进犹如平地步行感受但又有身体抬升之用,可使人轻松拾级至第一级平台,在此过程体验场所的步移景异。平台有意拉长,延伸至庭院外墙,可感受不经意的空间变换。在深化图纸过程中,因一层多功能空间高度的需要,层高由原来4.5米抬高至5.4米,因此斜向台阶的空间尺度过于夸大,故移植一株老树植于方院一角,树梢与上升的台阶界定出与人身体呼应的尺度,人从树梢经过,出其不意的与人发生了对话。接着再踏着由剪力墙悬挑而出的踏板慢步而上,为塑造轻盈的台阶,每级踏板间隔50mm,阳光被每级独立的踏板切开,投射到墙壁上形成均质阴影之美。人在此缓步上升,与树一道构成了方院立体而生动的背景。至一层平台围绕天井式楼梯而上可至每层平台并抵达顶层接待处,此路径可以感受到阳光跨过楼板打在敞开式天井楼梯的空间层次。
▽接待动线© RESP
▽台阶施工过程© RESP
▽平缓台阶延伸至庭院外墙© 赵奕龙
▽在台阶上看向方院© 赵奕龙

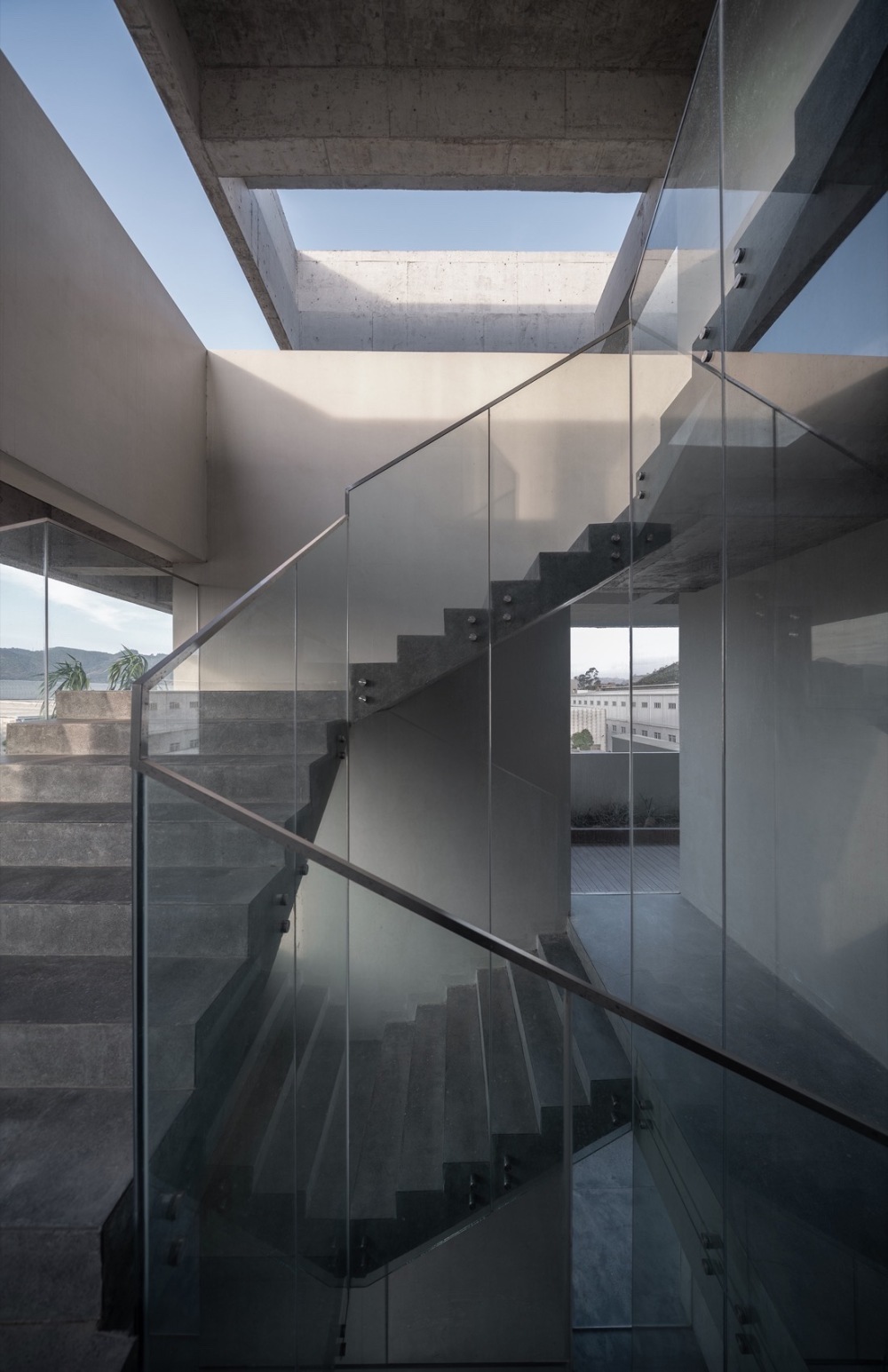

▽阳光跨过楼板打在敞开式天井楼梯的空间层次© 赵奕龙
▽露台空间上下穿透© 赵奕龙
▽天井楼梯与露台© 赵奕龙
一层方院另一条动线为门厅及多功能厅的平时流线布置,玄关处顺着方院和边庭界定的汀步空间可引导至门厅侧面,进入门厅还需做一次身体折转,有意引导人在步行过程中身体与方院水面边沿的平行关系,门厅大门开向方院,围绕一层门厅和多功能厅的内向边庭让一层室内空间可得舒展之境。通往后勤的内部走道布置在多功能厅的边柱子外侧,两颗柱子与4级台阶界定了多功能的边界,走道可由此成为多功能的舞台,围绕纵向三跨八颗柱子的空间做了下沉,室外庭院延伸至屋面下的半室外区域,且与室内地面同处同一水平高度,与门厅间隔的背景墙由通高可折叠钢板做成,此几举意在塑造仪式感的多功能空间。
▽下沉的多功能厅与台阶、走廊关系© RESP
北向出入口作为展厅的后勤出入口,西侧临近生产车间,由此布置办公出入口更便于员工进出。
▽西侧看向建筑© 赵奕龙
环二层、三层布置平台,与周围水平延展的工业区建筑取得空间呼应,建筑的栏杆内侧设置树池做法,意在阻隔周遭厂区杂乱的堆场视线,也期许未来露台绿意盎然可得更好的空间感受。每层宽阔的悬挑露台提供了休憩功能,同时也起到遮阳效果。在结构设计上,为了长向树池能够连贯以及各层露台的排水顺畅,在主框架结构悬挑的外圈再悬挑一级树池和水沟的共用构造,兼顾考虑日常方便维护。
▽剖透视图© RESP
▽树池排水沟构造节点© RESP
▽二层结构与树池排水沟© RESP
经竖向天井式楼梯回转到达四层,视野朝远方展开,挑檐和栏杆切出天、地之间的山脉与海平线轮廓。西北侧作为甲方内部使用空间,以私密为主,取消了部分结构的楼板做法,空间上下穿透,可作植被生长之地。
▽挑檐和栏杆切出天、地之间的山脉轮廓© 赵奕龙
栏杆与树池的构造做法使建筑的外墙抽象简洁,可与工业园区的空间尺度呼应。鉴于施工造价的低限控制,原计划清水混凝土一次呈现效果难以实现,建造伊始特意留出了水平向模板拼缝,而后进行了建筑外墙修复,最终拼接缝作为建筑外墙建造中施工痕迹保留下来,也回应了甲方工厂以轻GRC水泥为材质生产简约朴素的工艺品风格。
▽边庭一角© 赵奕龙
项目从开始设计施工至今也有六年有余,甲方H总工作繁忙,除了办公功能未待完工就已进驻外,其余大体搁置,建筑要传达出的场所感受并未清晰显现,为此投入很多精力的H总和建筑师倍感缺憾,毕竟一个项目的落成需历经不少艰辛。H总最近终于可以拨些闲暇在庭园养几尾锦鲤、收拾下草木,虫鸟白鹭纷纷沓来,环境才得以有了点生机。几年后再次行走其中,越觉得空间与环境营造的场所松弛感,时间的印记已有在建筑表面优雅显现的迹象。记忆会随时间退却,故做此文记录建造过程的思考。
▽投在建筑上的婆娑树影© 赵奕龙
▽总平面图© RESP
▽一层平面图© RESP
▽二层平面图© RESP
三层平面图,Third Floor Plan© RESP
▽四层平面图© RESP
▽1-1剖面图© RESP
▽2-2剖面图© RESP
▽东立面图© RESP
▽北立面图© RESP
- 项目名称:雅园方院——Gardenarts企业展厅
- 客户:厦门雅园工艺品有限公司
- 项目地址:中国福建漳州市
- 设计团队:厦门泛华·回应建筑工作室(RESP Studio)
- 联系邮箱:respondstudio@126.com
- 项目设计&完成年份:2017.1-2023.6
- 主创及设计团队:陈延安 周伟栋 陈志山 林夏木
- 建筑面积:3372平方米
- 结构类型:框架剪力墙结构
- 结构设计:林勇
- 景观设计:叶茂乐
- 室内设计:由李设计
- 清水混凝土饰面营造修复:上海可建新材料科技有限公司
- 主要材料:清水混凝土、金刚砂、玻璃幕墙
- 摄影版权: RESP 赵奕龙
|
