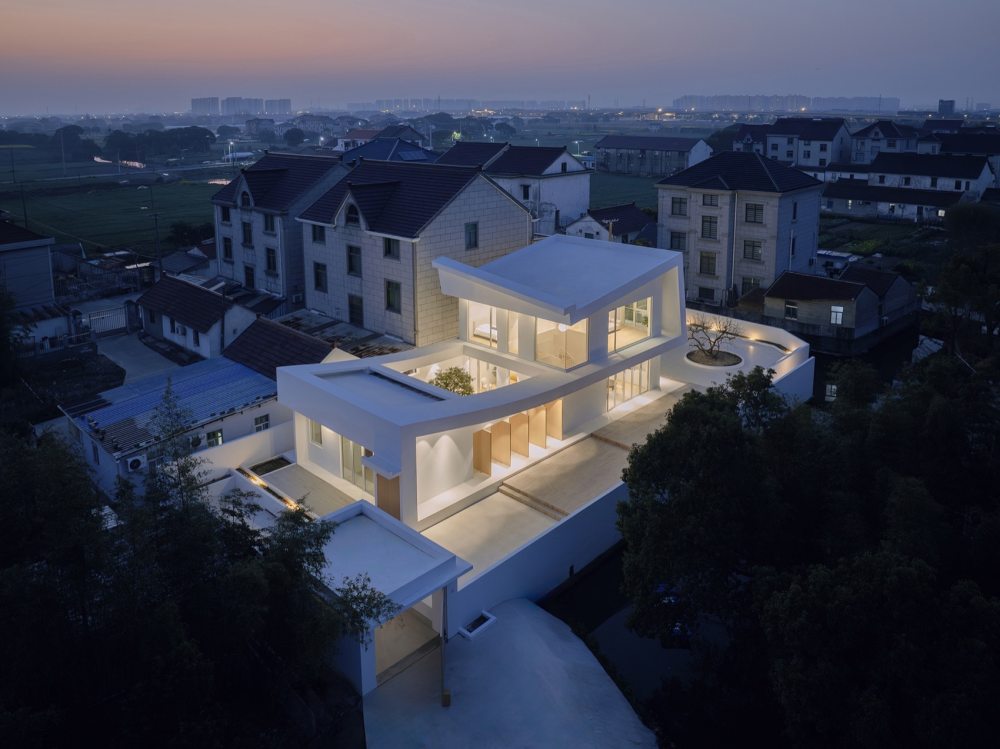

▽夜景鸟瞰© 吕晓斌 CL studio
项目位于上海浦东距离航头东地铁站点不远的一个小村落。西南方向不远处可以看到高架上行驶的轨道交通。东侧紧挨着邻居西侧临河,河道对面是茂密的树林,半岛基地是其特点。

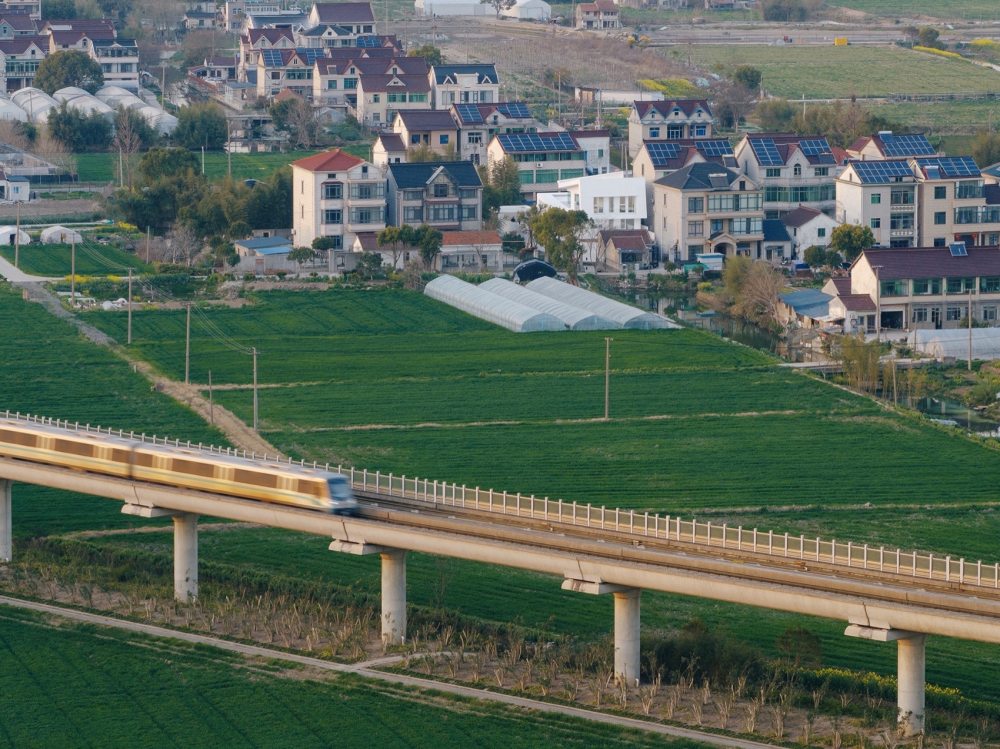

▽轨道交通方向鸟瞰图© 吕晓斌 CL studio
第一次拜访基地时被震惊的并不是田园美景,而是轨交将城市与乡村切换得如此梦幻,如时光穿越。原建筑在是上世纪80年代建造的老房,处于危房阶段,业主申请了重新建造,望其父母能够居住得更加舒适安逸。

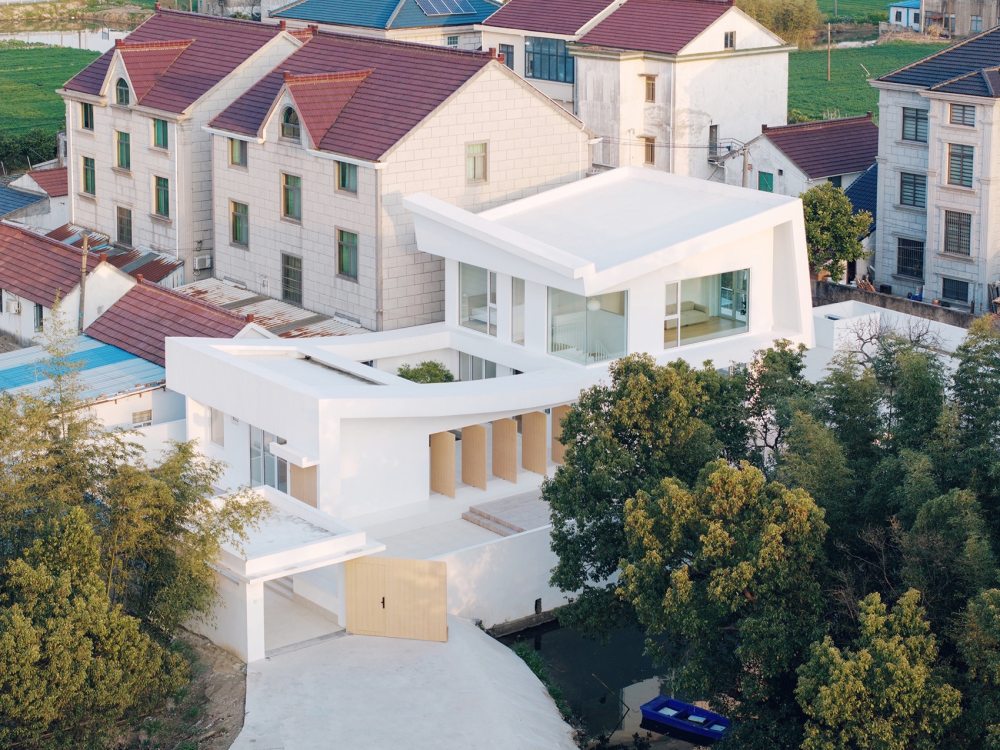

▽入口方向鸟瞰图© 吕晓斌 CL studio

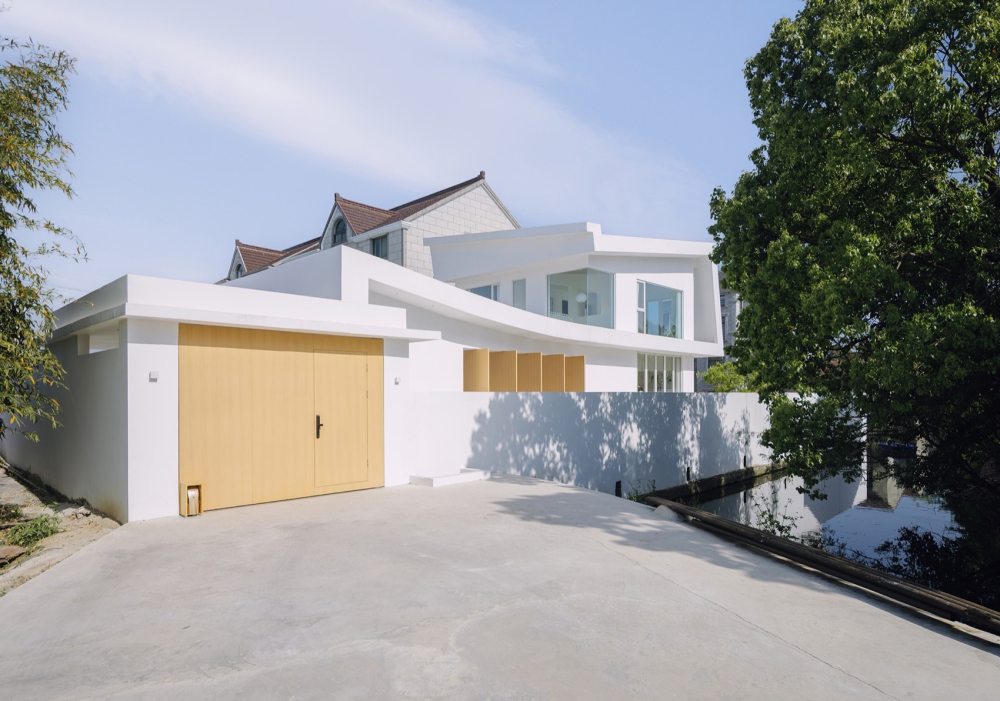

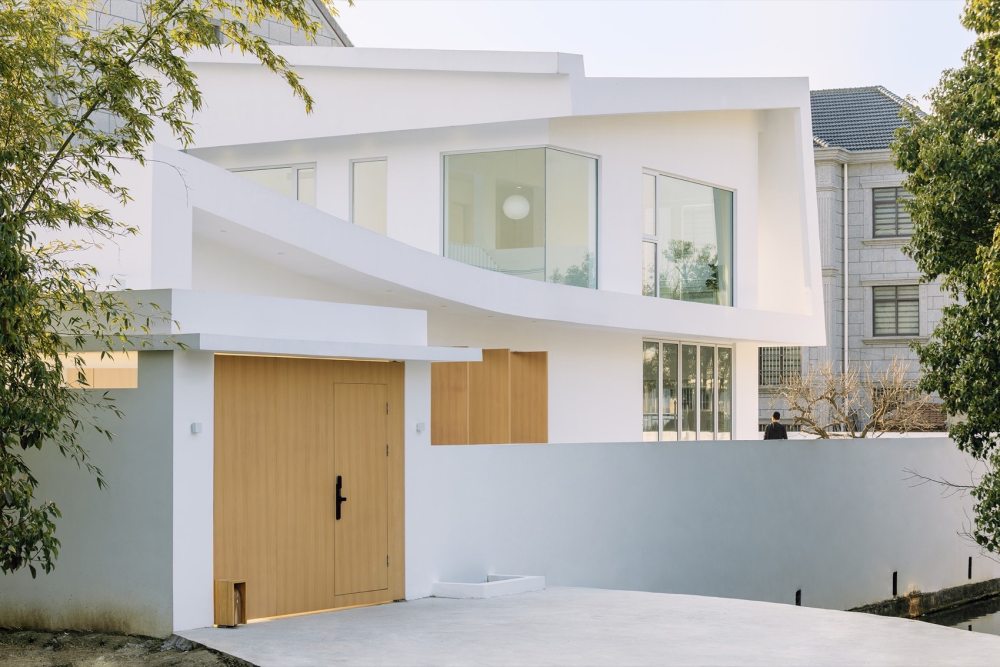

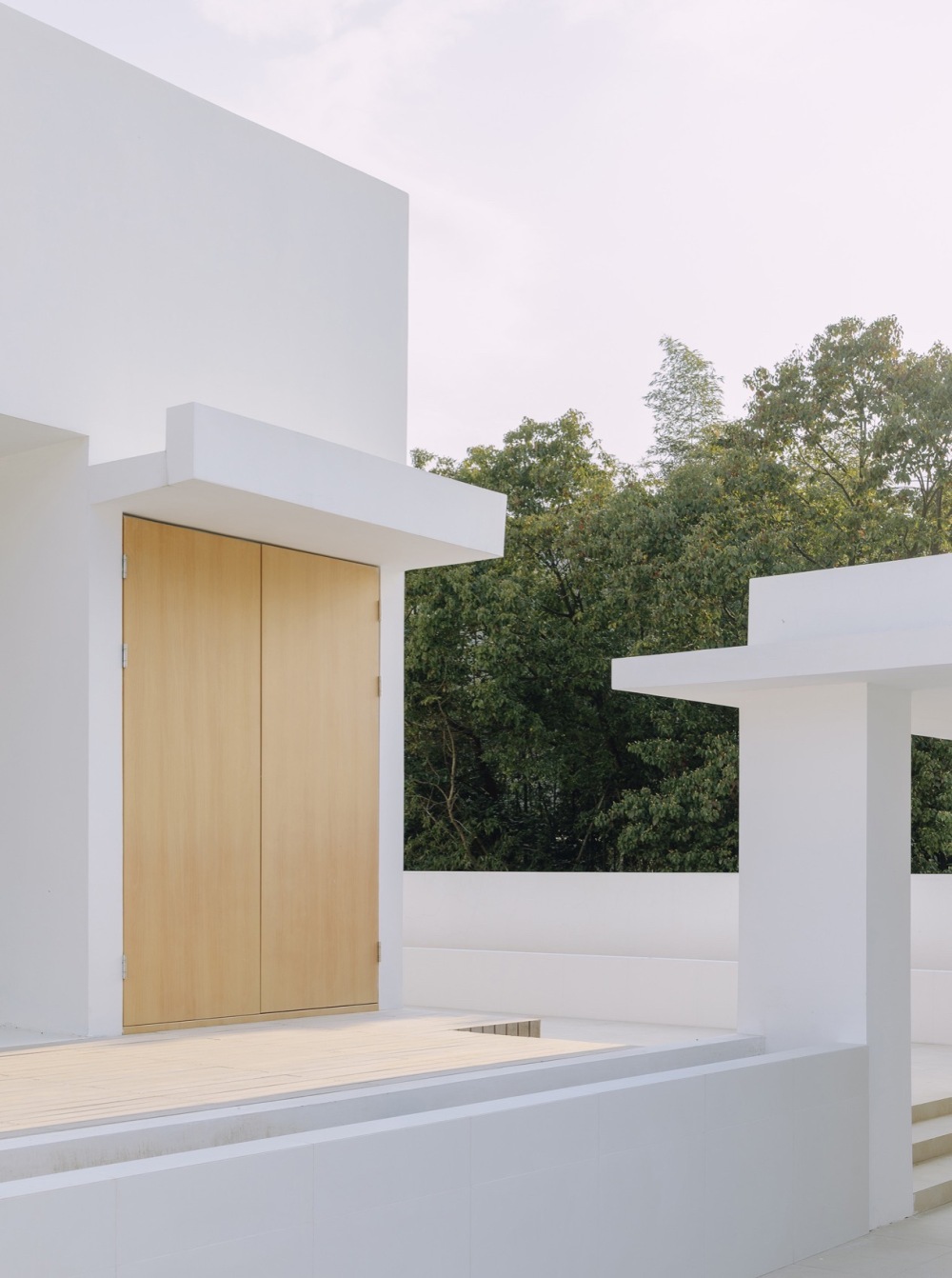

▽主入口人视图© 吕晓斌 CL studio
按照批复的文件,主楼建筑占地面积需控制在72.9平米(8.1X9m),辅房控制在30平米。主楼为两层结构,辅房为一层,主楼南向边界不能超过东侧邻居的房屋。业主工作在市区周末或节假日回来跟父母居住,业主和她的父母要求有独立的卧室空间,辅房为书房和工作室。
▽内庭院© 吕晓斌 CL studio
▽工作室看向内庭院© 吕晓斌 CL studio
空间划分
主楼,辅房及主入口门厅将南北狭长的基地划分了六块虚实的空间。主楼与副房围合出一个内向的庭院,内院选种了一棵双生黄杨,与河对岸的树木自然呼应。门厅和辅房围合出与马路等高的下沉庭院兼临时停车空间。门厅、辅房主楼层层递进增高,以谦卑相迎的姿态迎接主客。保留的柿子树主持南向的院落,空旷的场地有了新的秩序。

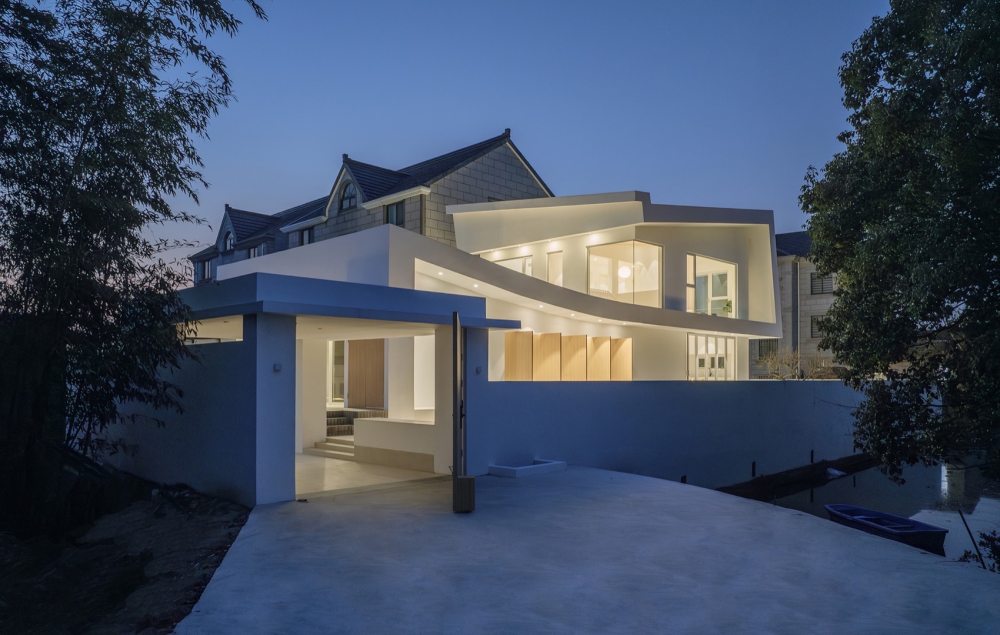

▽次入口方向鸟瞰图© 吕晓斌 CL studio

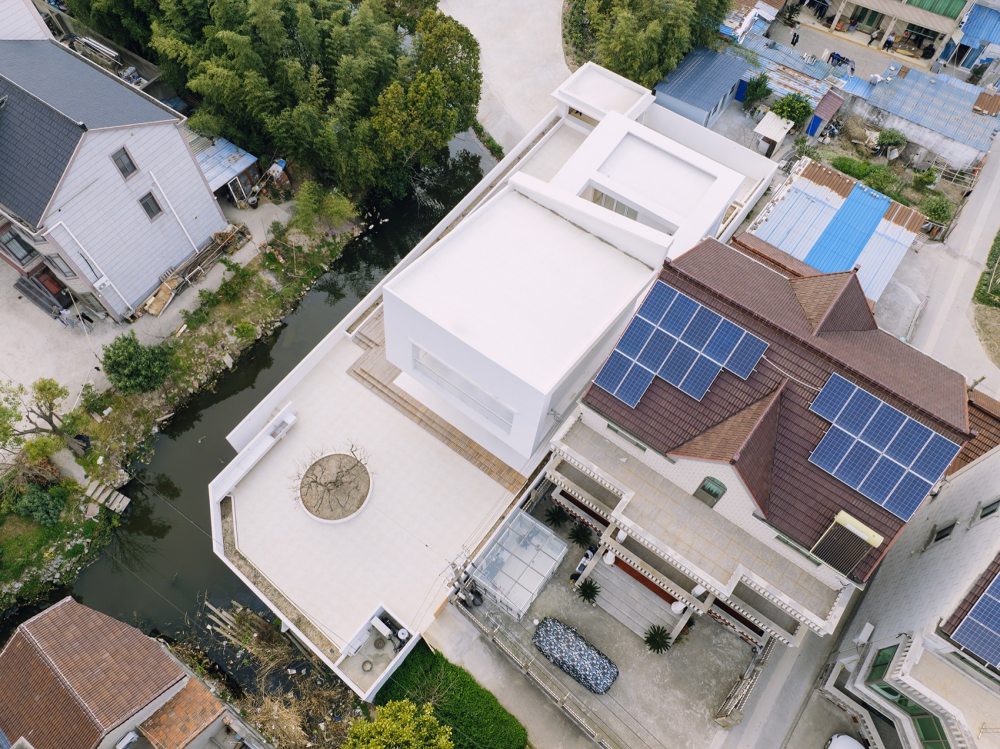

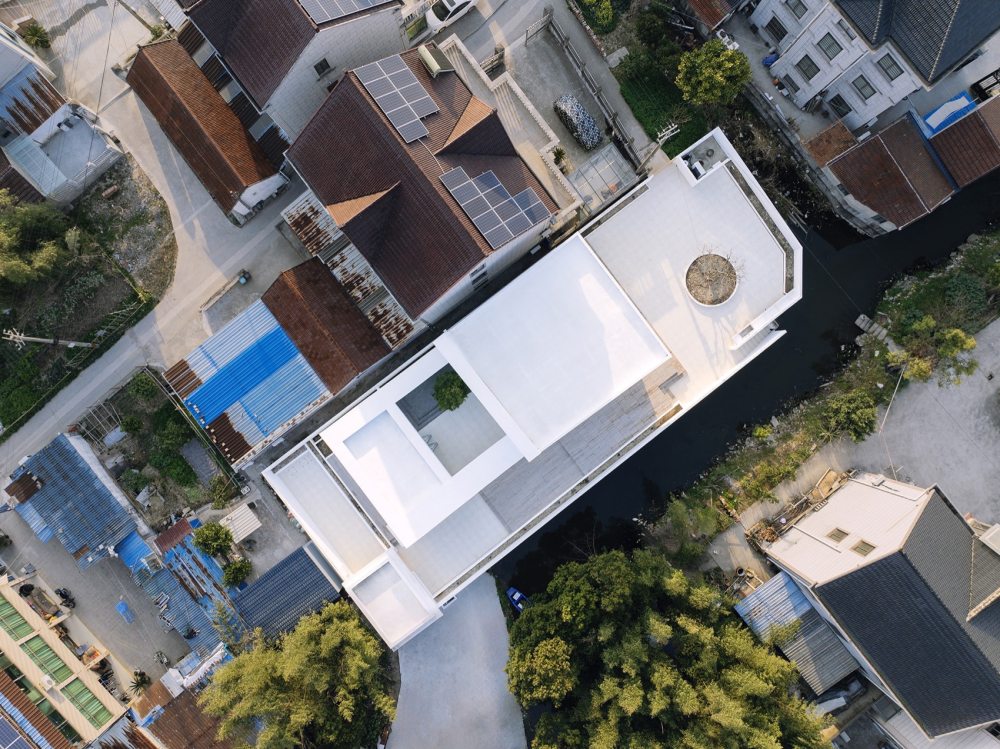

▽鸟瞰© 吕晓斌 CL studio
主楼中轴动线界定了公私区域,东侧为卧室、卫生间及书房室等相对安静的私人区域,临河西侧的餐厅、楼梯及二层客厅为向河道开放的公共区域。一进一院一巷的空间格局有了城市的深度。
▽河对岸人视图© 吕晓斌 CL studio
褶皱楼板
辅房和主楼围合出内庭院,种植树木的下沉院子在多雨季的上海有利汇水和排水。主楼二层屋面以光照角度向内院单坡倾斜,端部楼板反转向东再次翘起,与邻居屋檐有了和谐对话,辅房向内院弧线倾斜四水归堂。

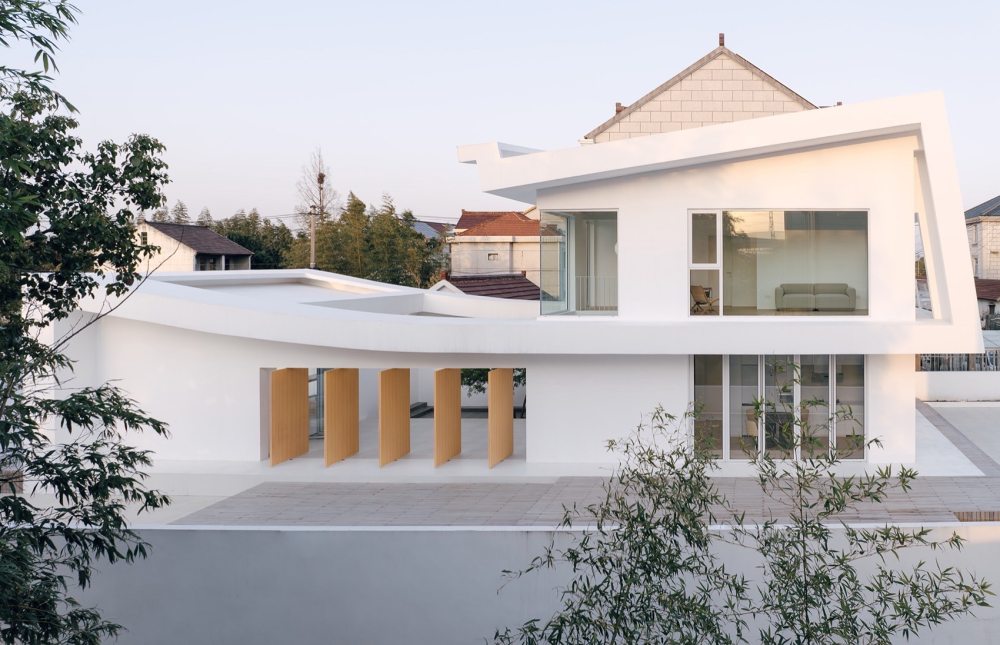

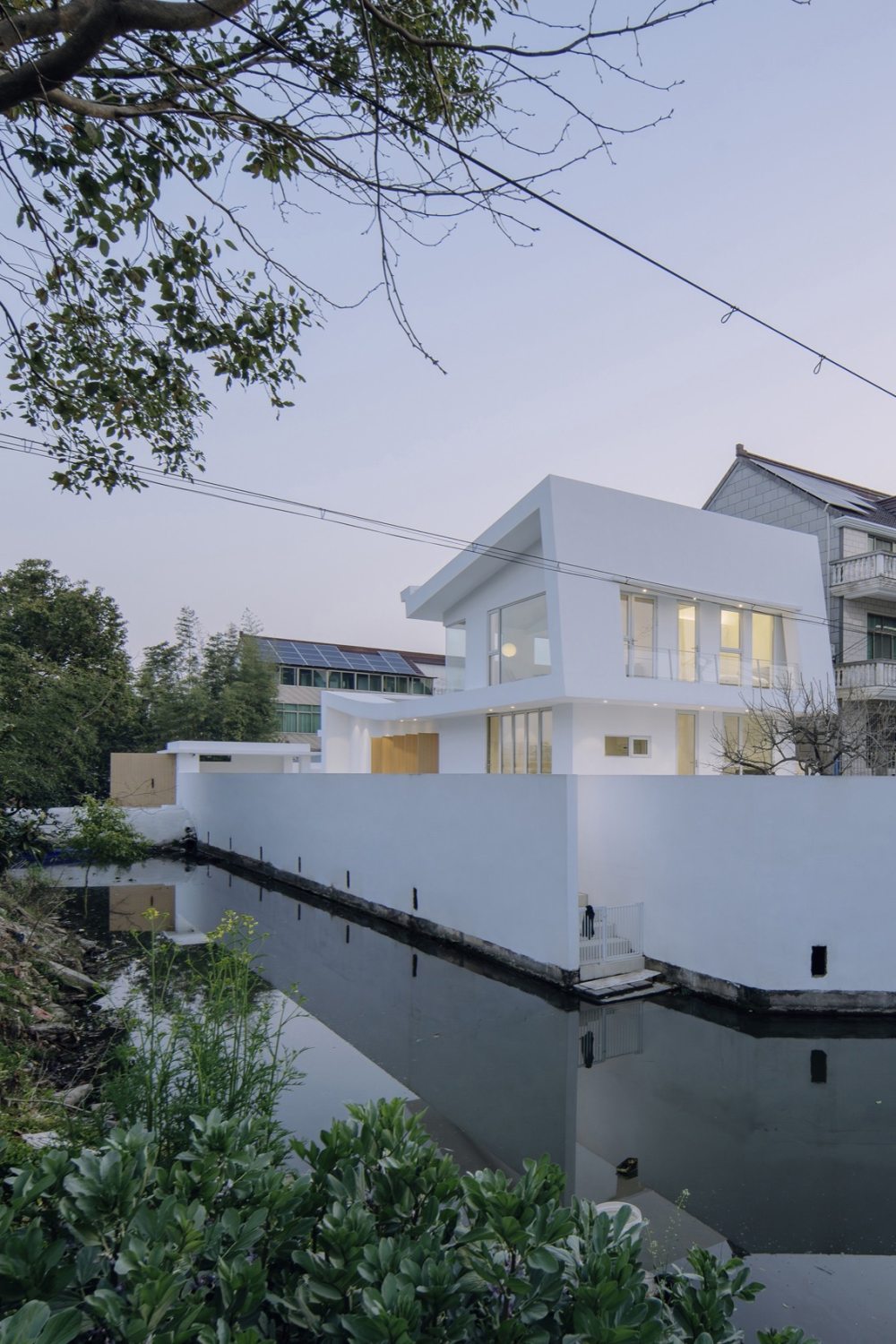

▽从河对岸看住宅© 吕晓斌 CL studio

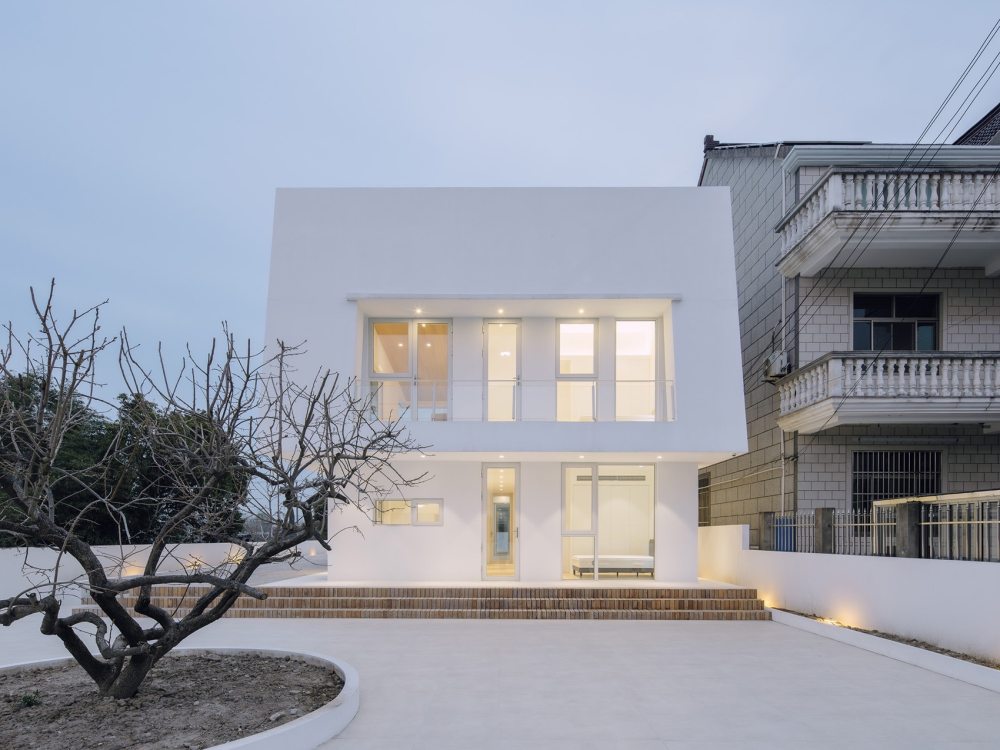

▽外观© 吕晓斌 CL studio
东西向悬挑的辅房屋面向南延伸建构二层楼板,并继续南向延伸出一个阳台再反向折向屋面,与屋面连成一体。向北弧线翘起的辅屋面折下向南继续建构内院和主楼的一层楼板。
▽外观© 吕晓斌 CL studio
屋面、楼板,墙体褶皱交互的暧昧关系,让主和辅、上下,内外空间之间有了张力,空间具有了多种叙事的可能。
▽河对岸半鸟瞰图© 吕晓斌 CL studio
空间叙事

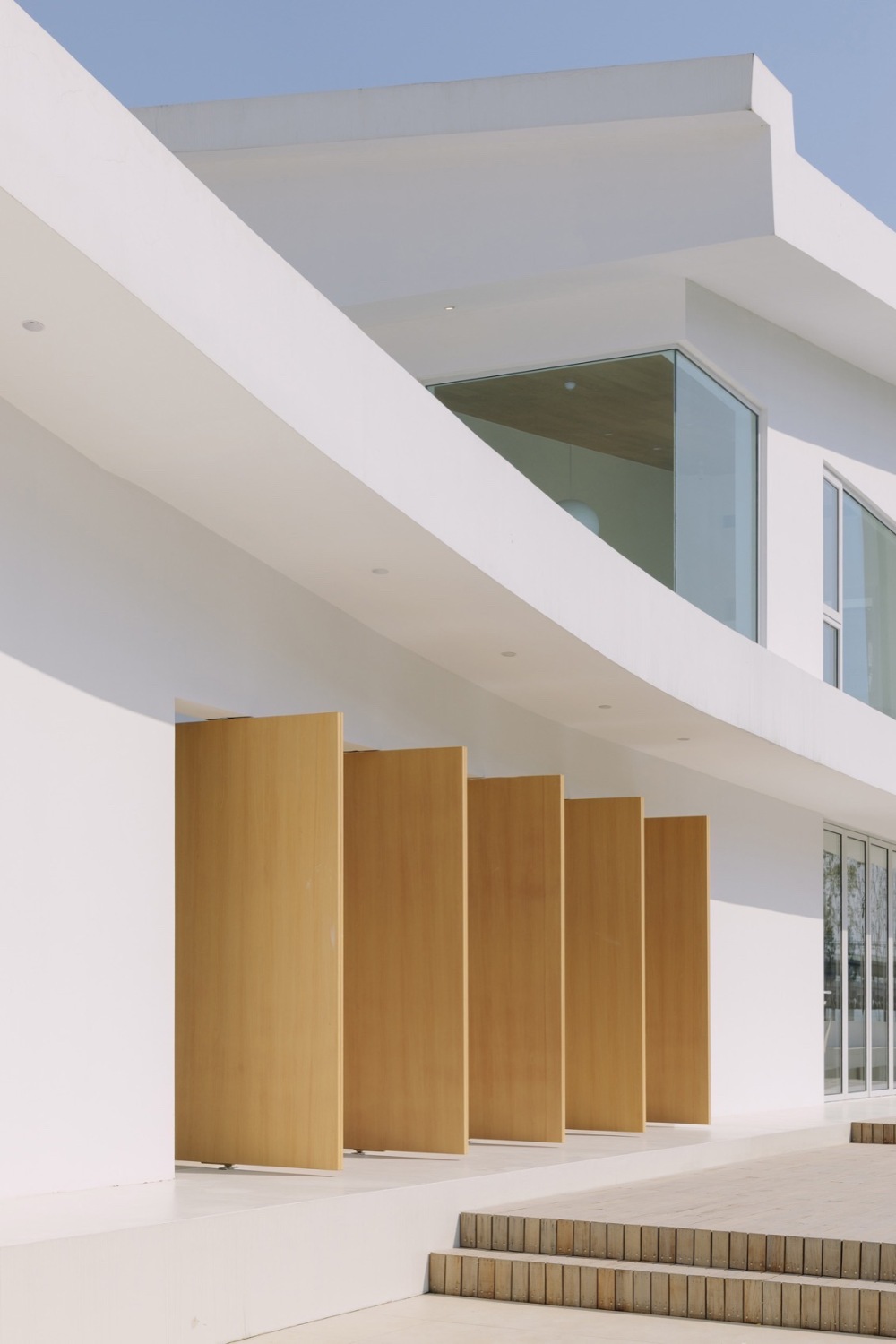

入口门厅北侧上方窄长的窗洞,引导风的去向。下方从墙体悬挑出的矮凳,可以短暂坐下。层层递增的台阶和临河户外平台将目光引向前方,透过门厅框景与刚好驶过的轨道交通不期而遇。向河道敞开的五扇大门似乎在迎接回家的主人,内院的双生黄杨充当绿色向导,左枝指向辅房的工作室和书房,右枝指向主楼客厅和餐厅。

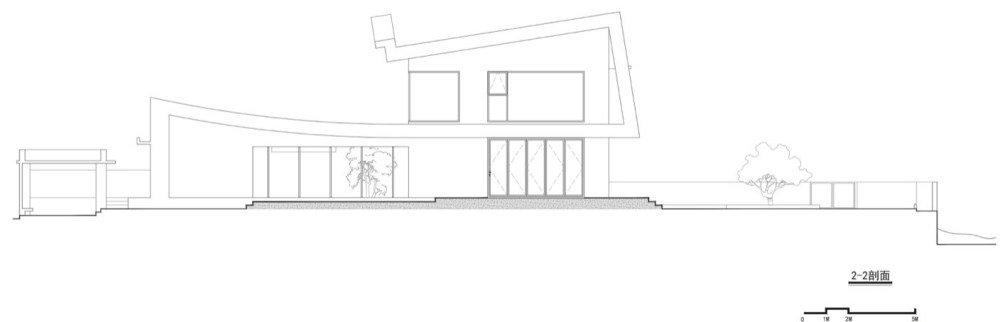

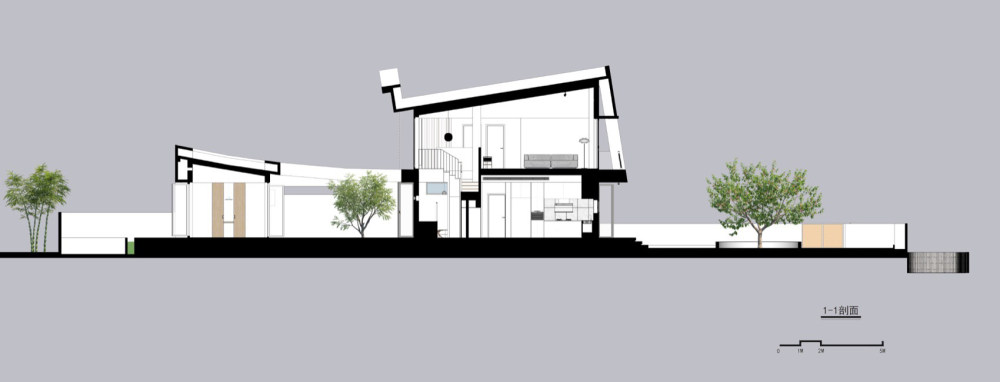

▽剖面图© 元秀万建筑事务所
▽辅房庭院与下沉庭院© 吕晓斌 CL studio
▽下沉庭院看向河对岸© 吕晓斌 CL studio

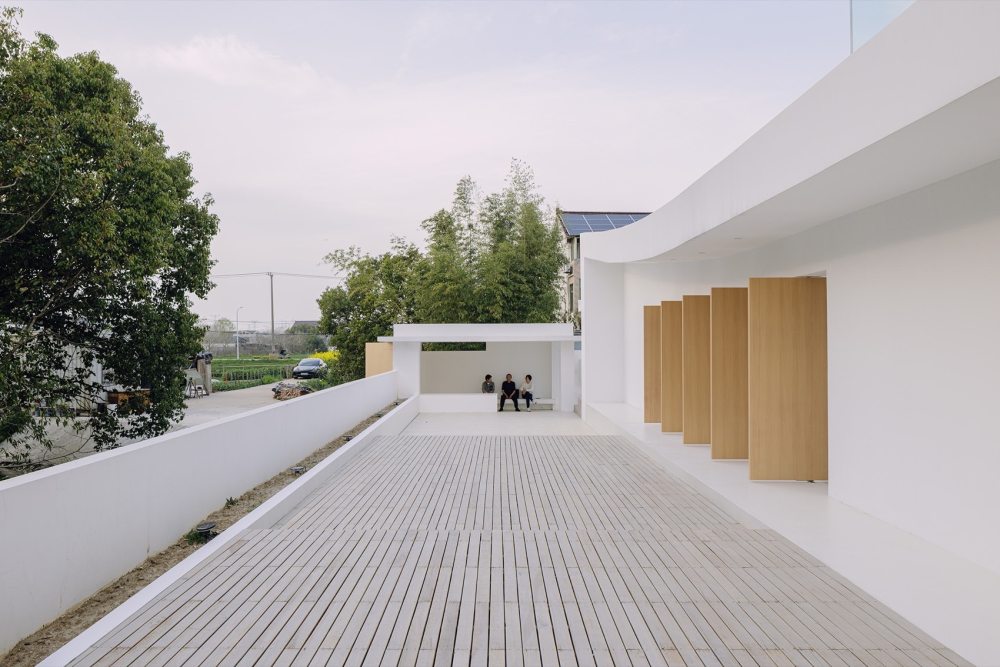

▽临河庭院看向门厅© 吕晓斌 CL studio

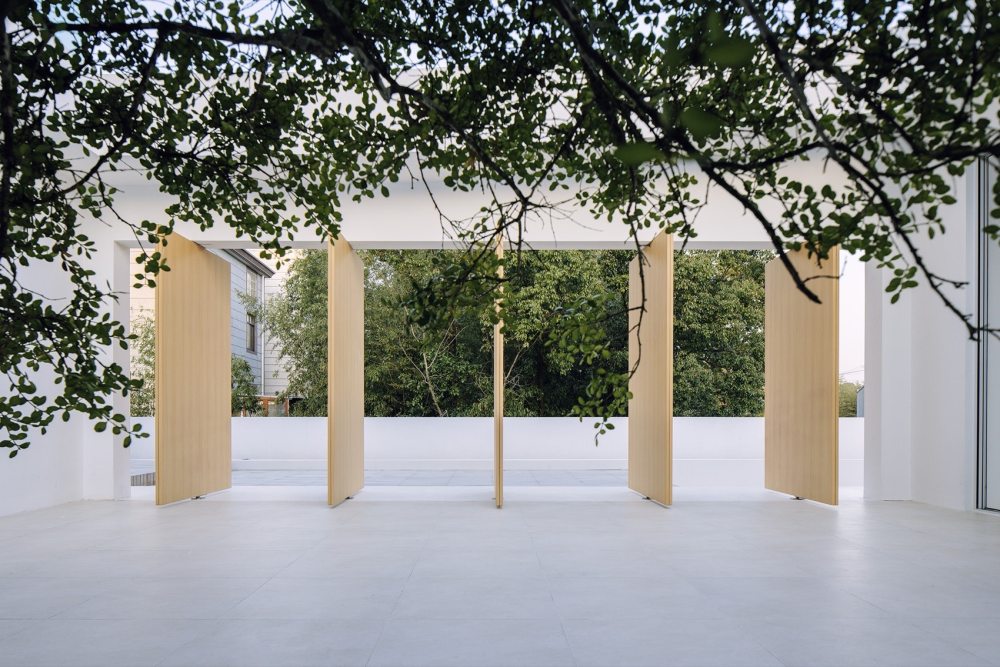

▽入口门厅看向临河庭院© 吕晓斌 CL studio
▽内庭院入口透视图© 吕晓斌 CL studio

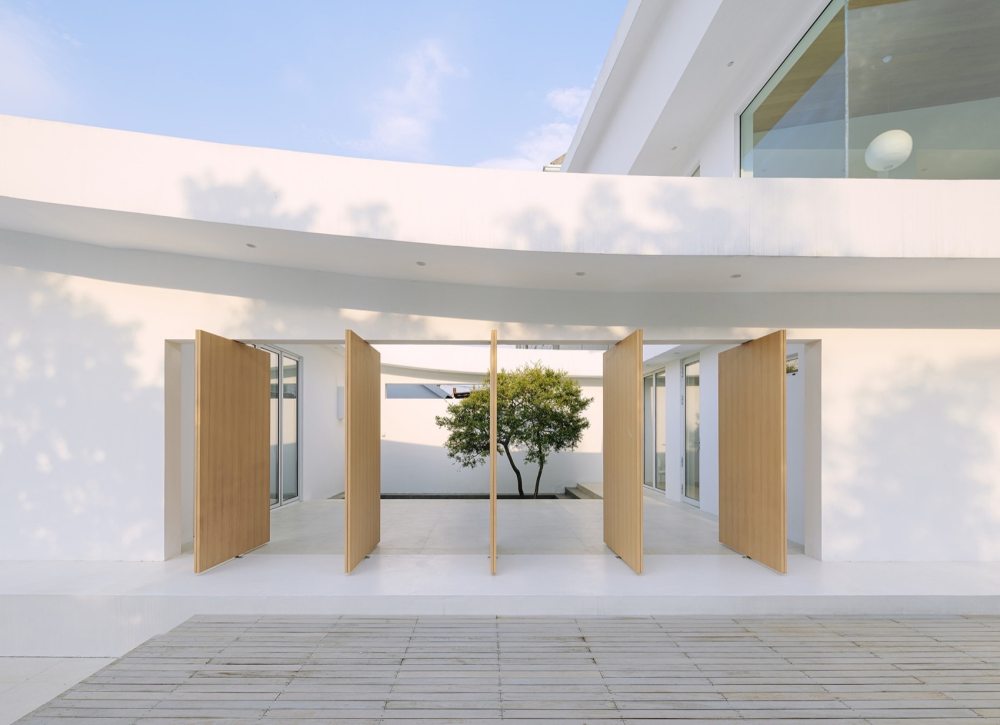

▽临河庭院看向内院© 吕晓斌 CL studio

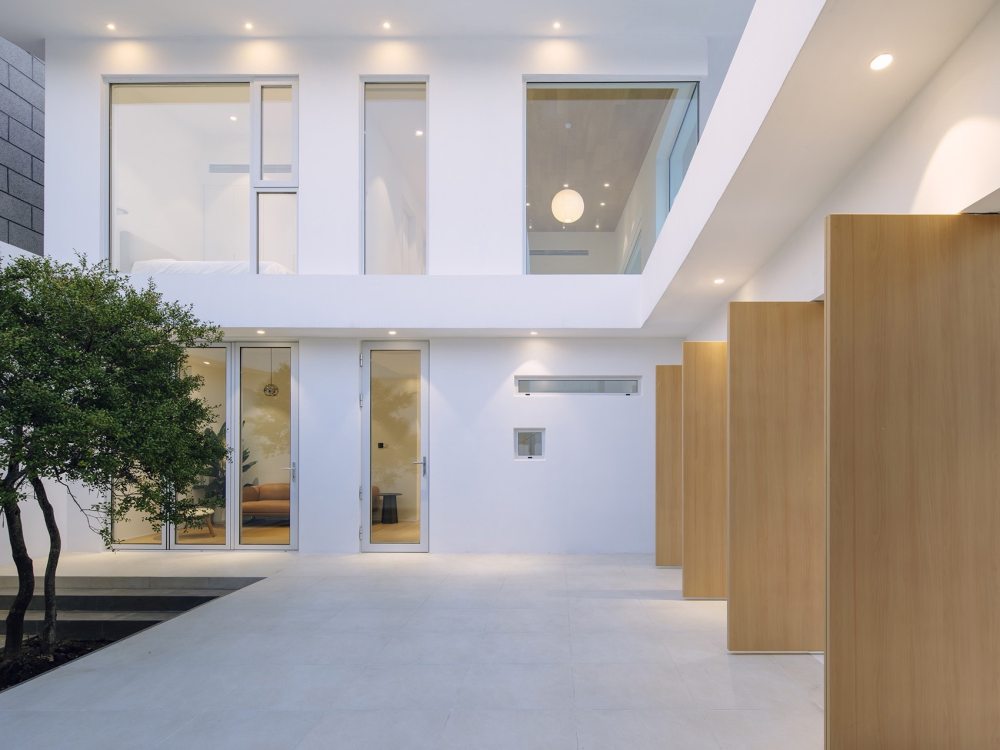

▽内庭院看向主楼© 吕晓斌 CL studio

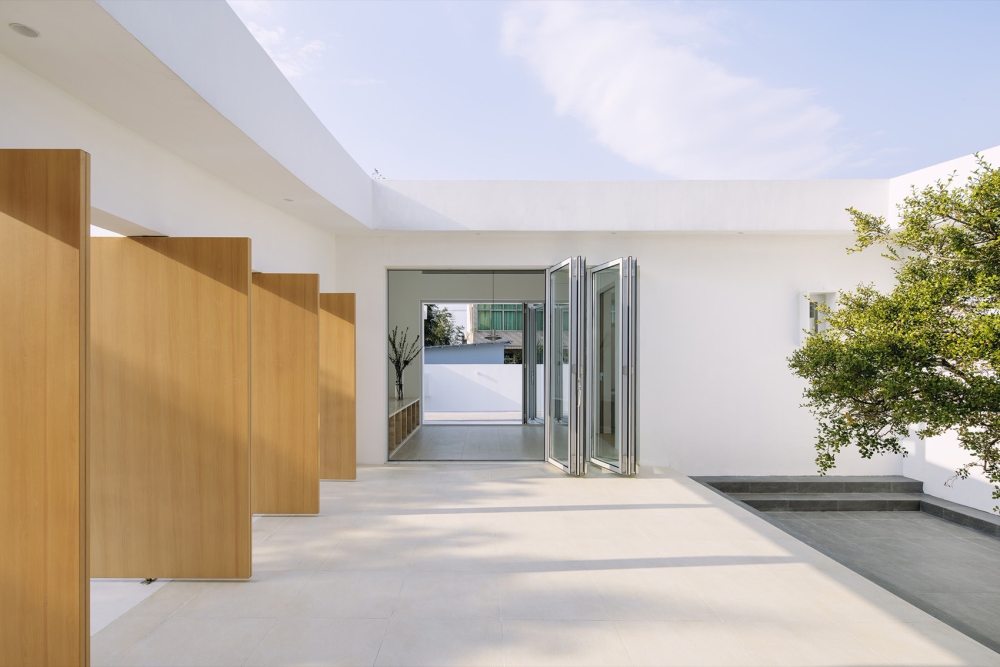

▽内庭院看向辅房© 吕晓斌 CL studio
客厅向外望去,黄杨以另一种姿态与阳光交汇,在东墙留下斑驳树影,辅房曲线屋面将视线缓缓引向北方的天空。光线顺着墙体洒进客厅,随着光的方向走上楼梯。透过转角景观窗回望入口方向的树林、田园和远处的轻轨站,与城市拉近了距离。

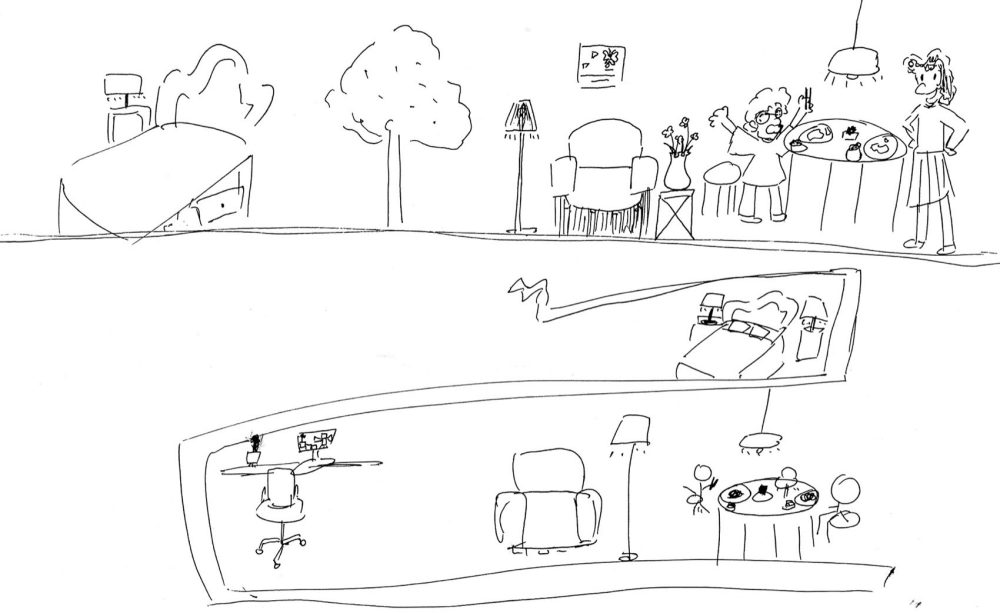

▽草图© 元秀万建筑事务所

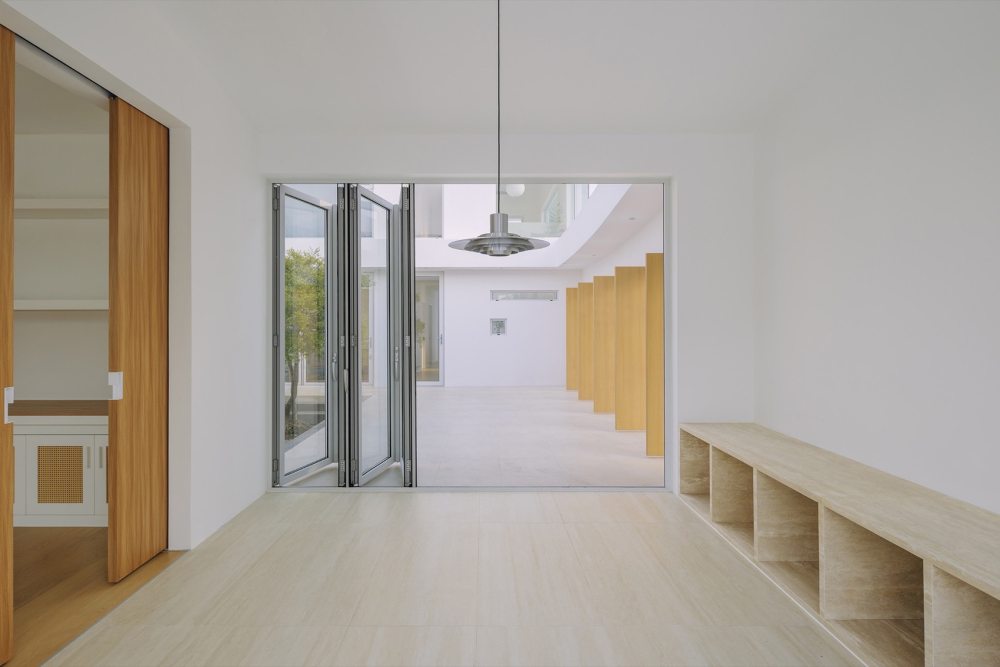

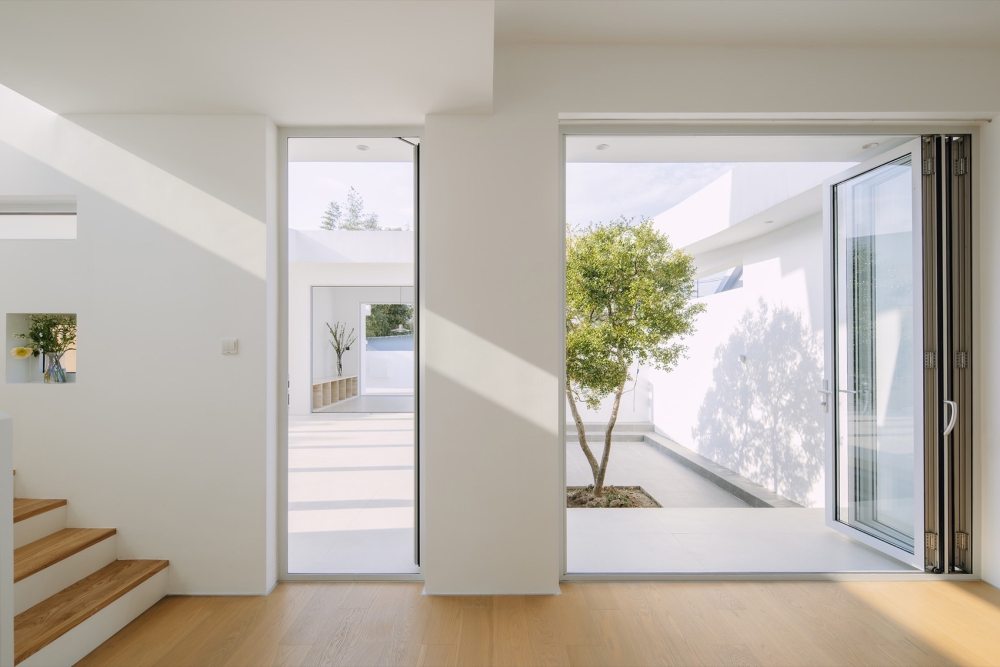

▽一楼客厅看向内庭院© 吕晓斌 CL studio

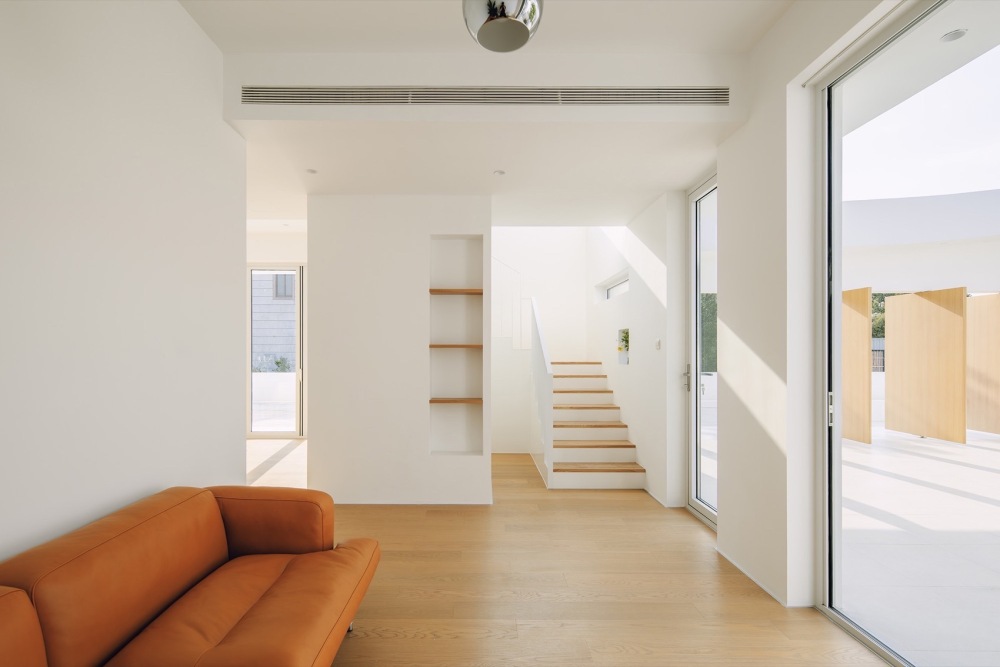

▽一楼客厅看向楼梯© 吕晓斌 CL studio

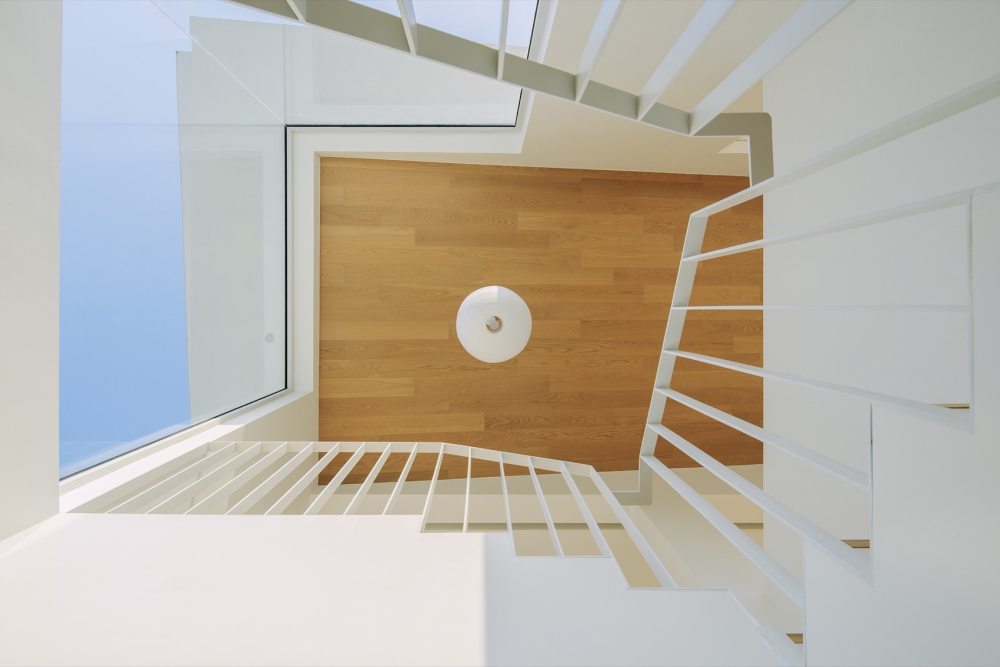

▽楼梯上空© 吕晓斌 CL studio
二层客厅的落地窗将河道和对岸自然风光尽收眼底。联通南卧室的阳台不仅可遮阳,放大的阳台框洞时刻捕捉着田园和轨交移动的画面。餐厅向河道景观打开,向田野延伸,餐厅变得更加野趣自然。
▽楼梯转角景观窗© 吕晓斌 CL studio
▽二层客厅© 吕晓斌 CL studio

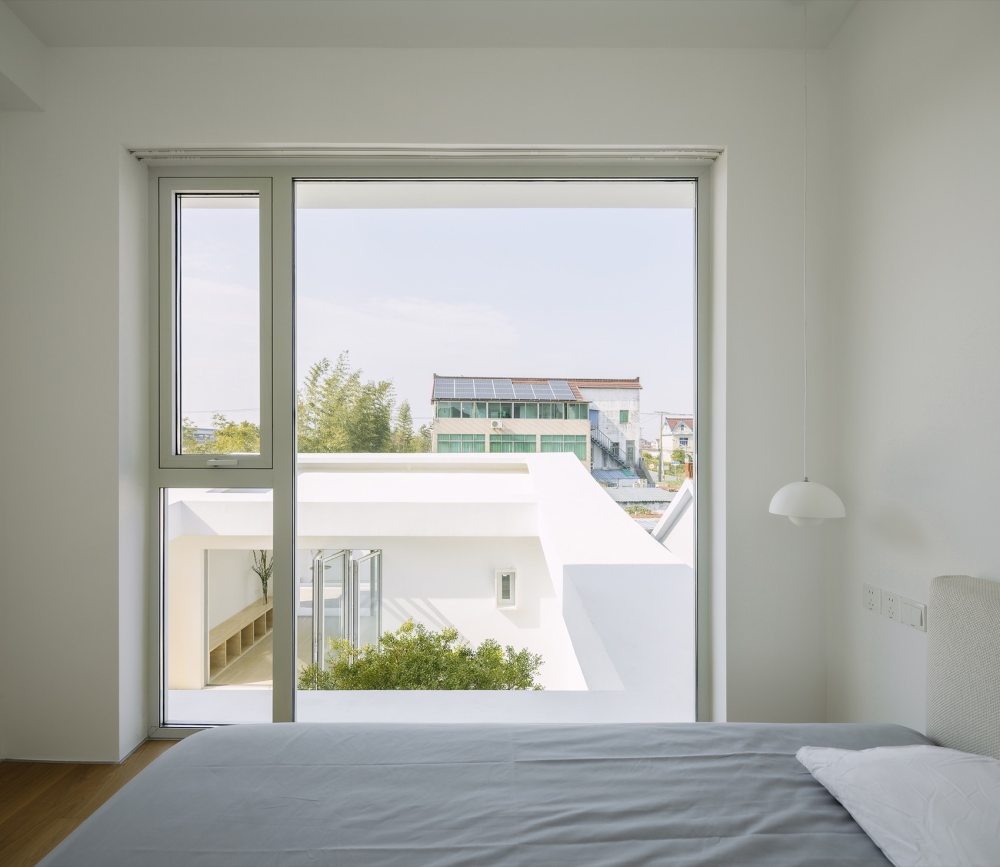

▽二层卧室© 吕晓斌 CL studio

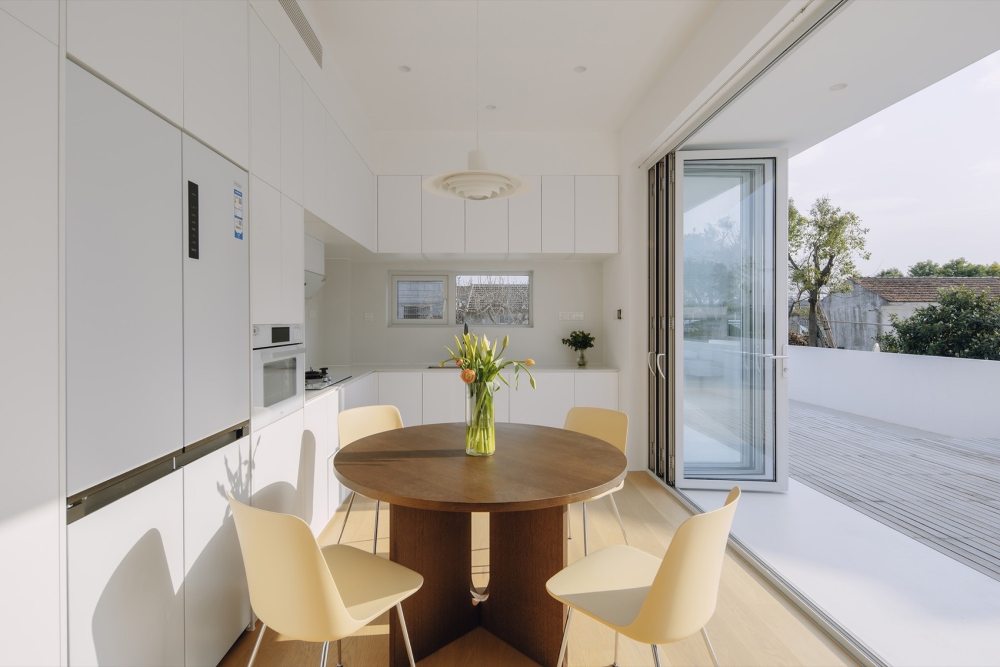

▽厨房与餐厅© 吕晓斌 CL studio

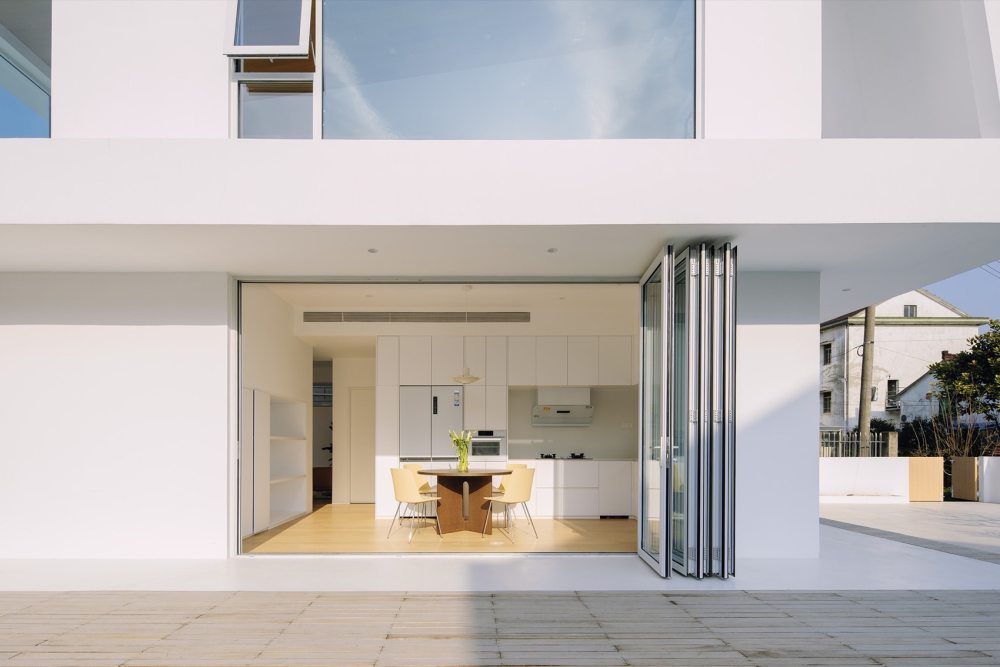

▽餐厅向临河庭院打开© 吕晓斌 CL studio
图式
城市有太多居住和生活图式,而乡村却是单一的。乡村图式始终在固有的图式中顺应、同化着。眼前轰隆驶过的轻轨似乎在穿越一层层图式,而这个褶皱的盒子正在建构着与乡村和城市不同的居住图式。

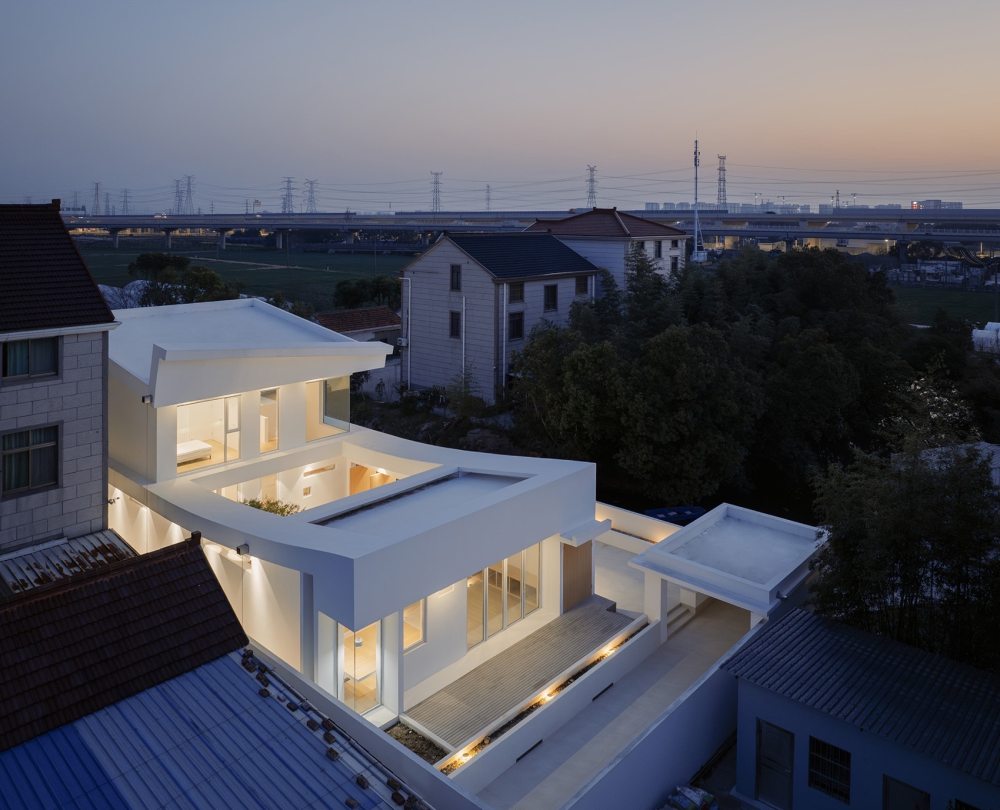

▽夜景鸟瞰© 吕晓斌 CL studio
▽外观© 吕晓斌 CL studio

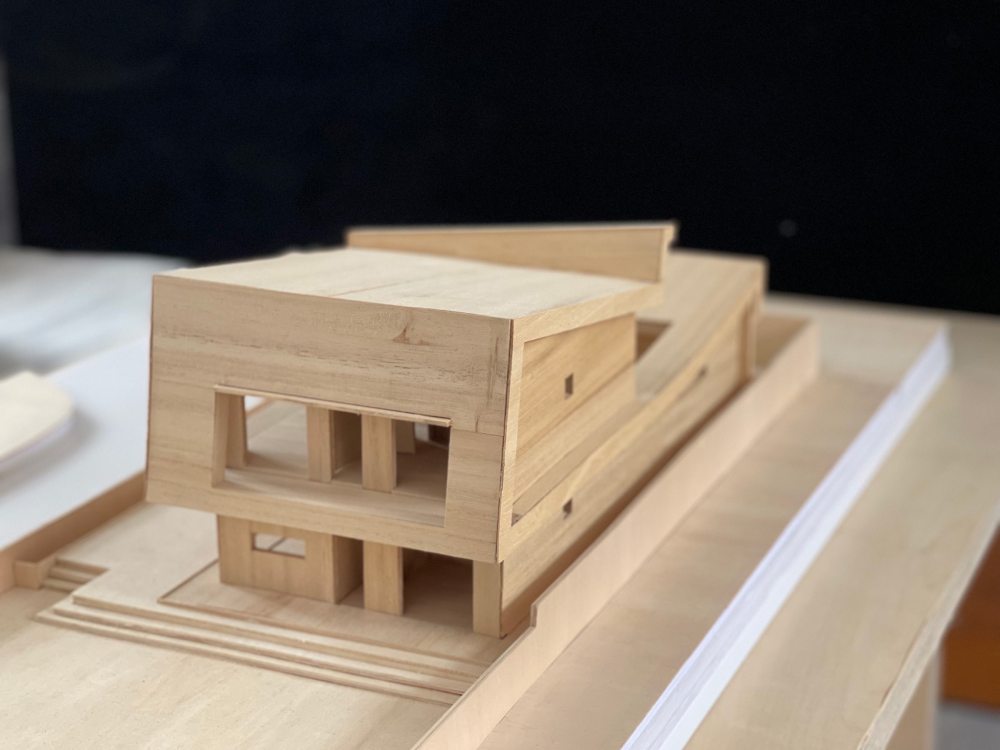

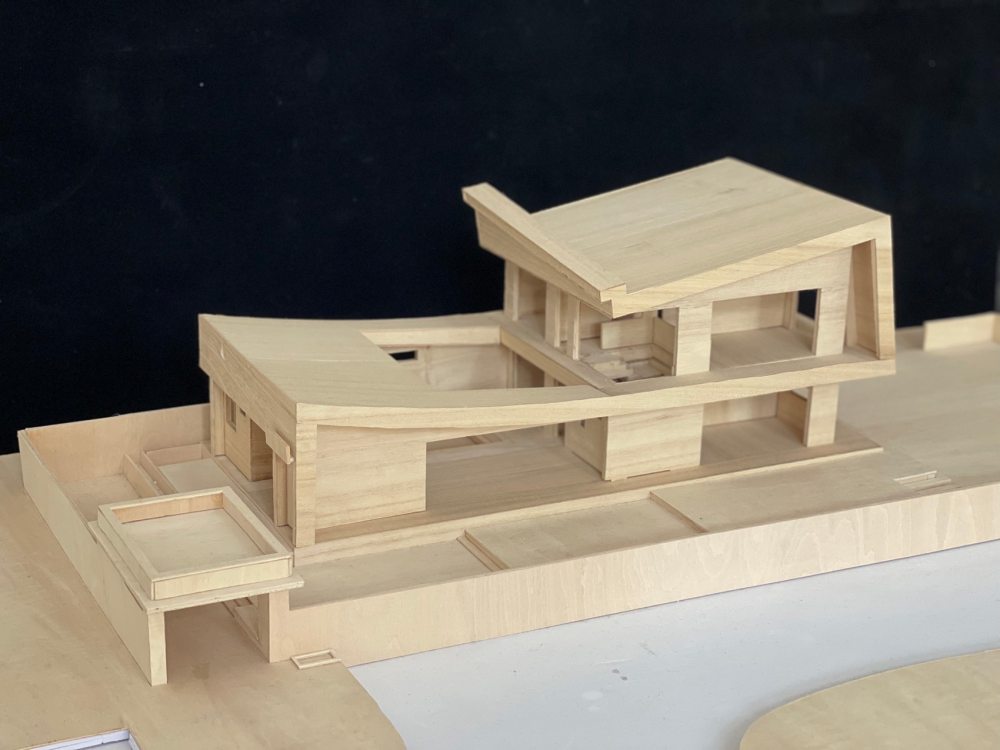

▽模型© 元秀万建筑事务所

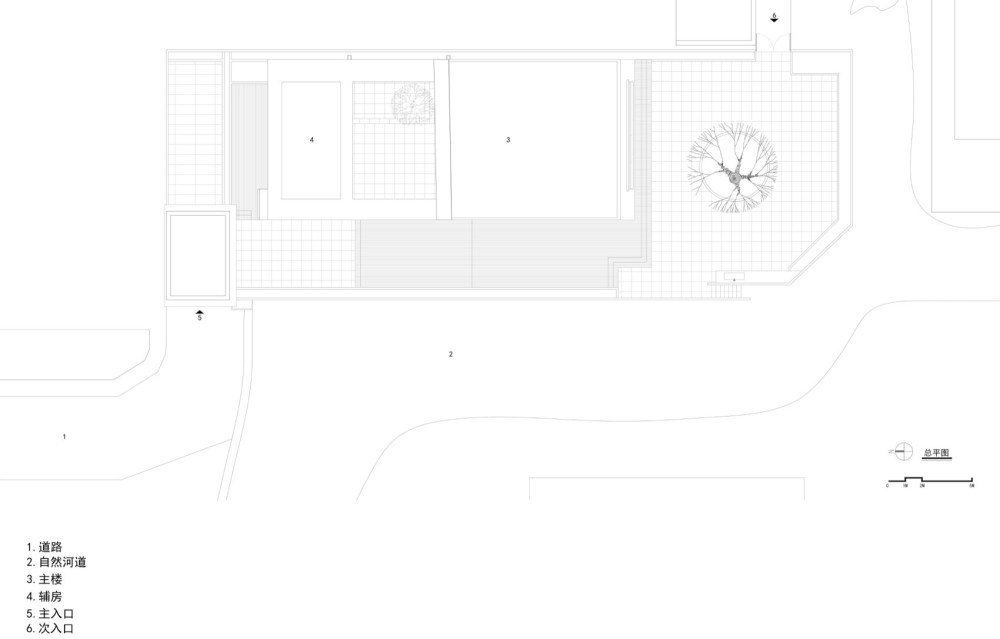

▽总图© 元秀万建筑事务所

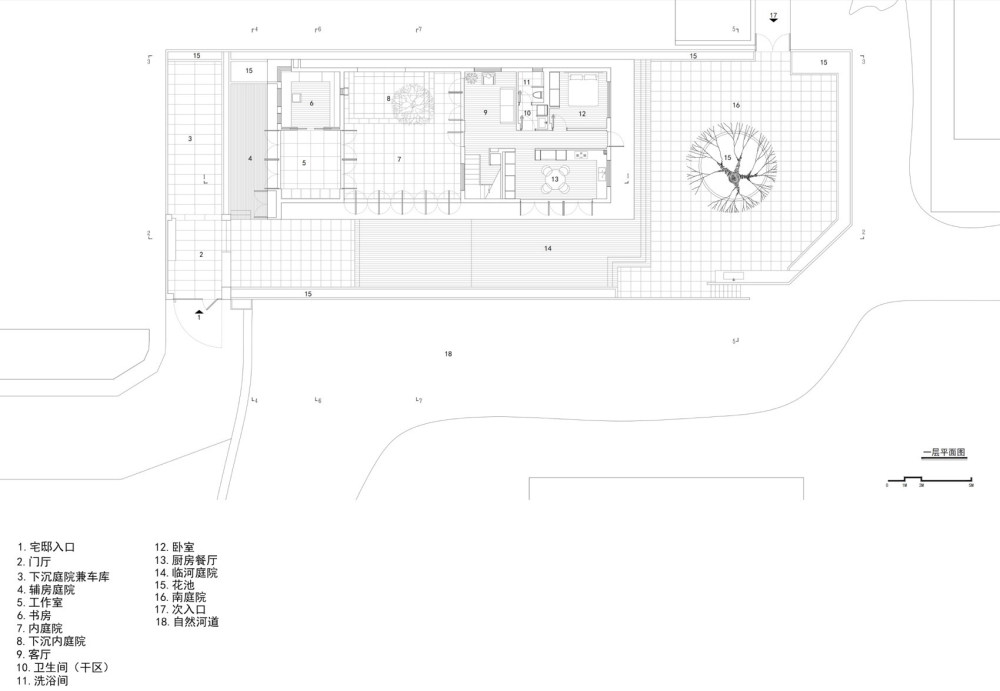

▽一层平面图© 元秀万建筑事务所

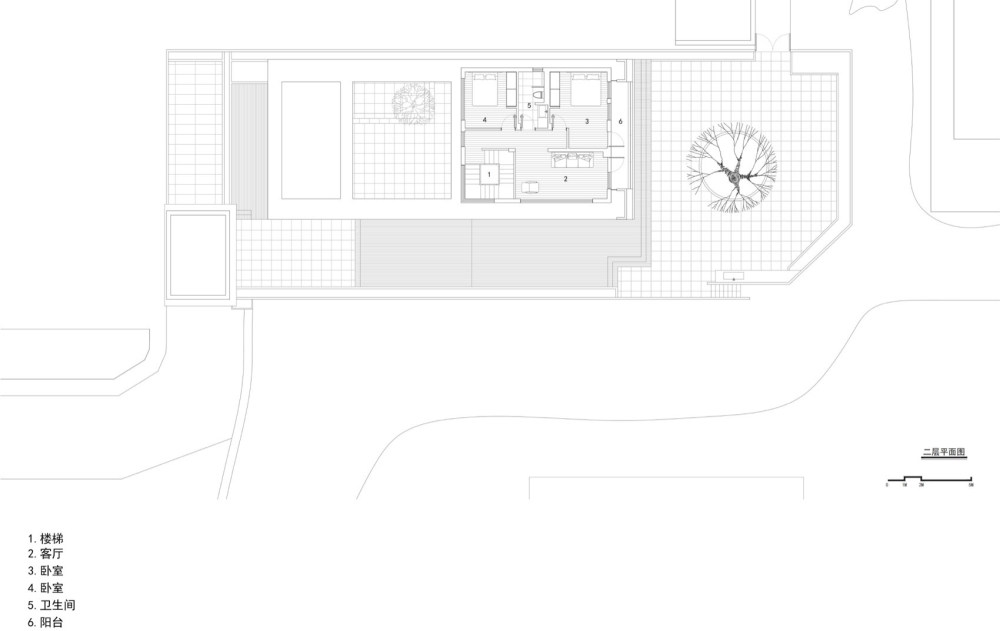

▽二层平面图© 元秀万建筑事务所

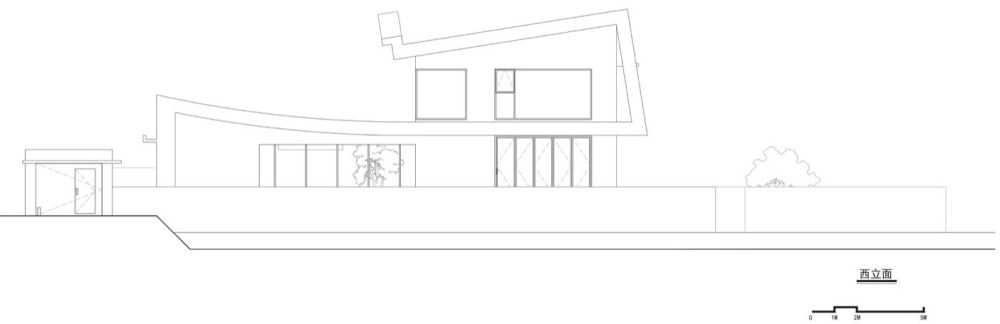

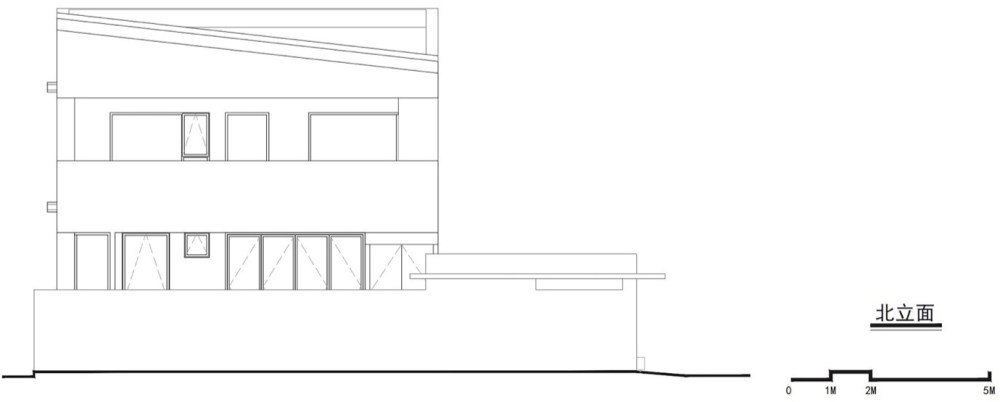

▽立面图© 元秀万建筑事务所

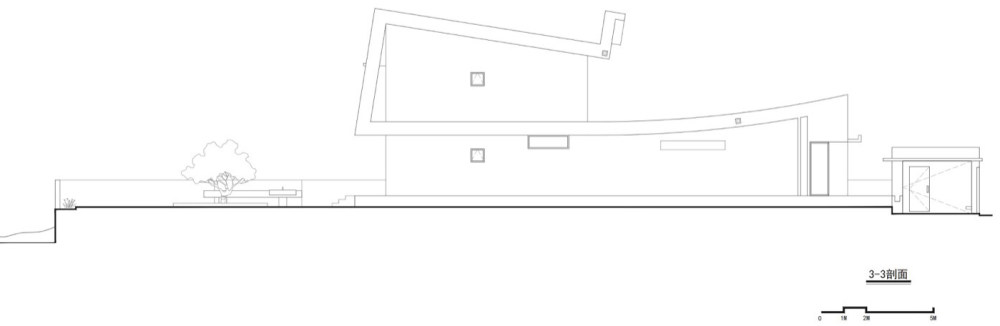

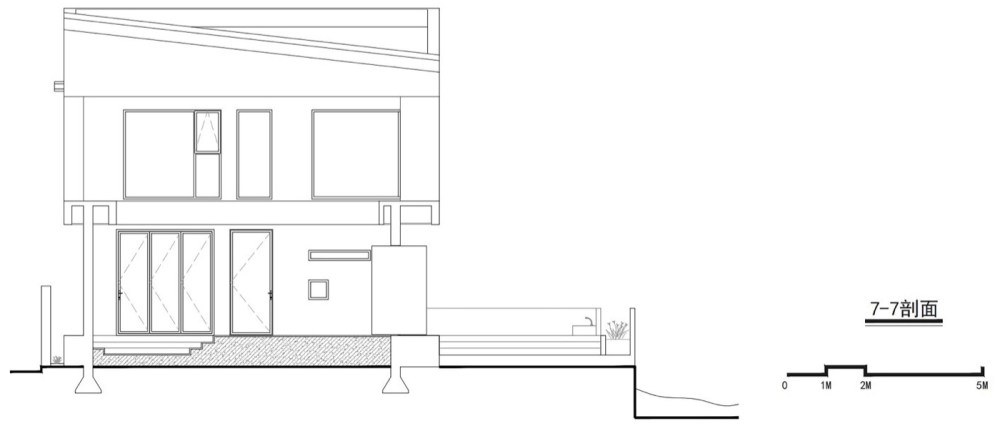

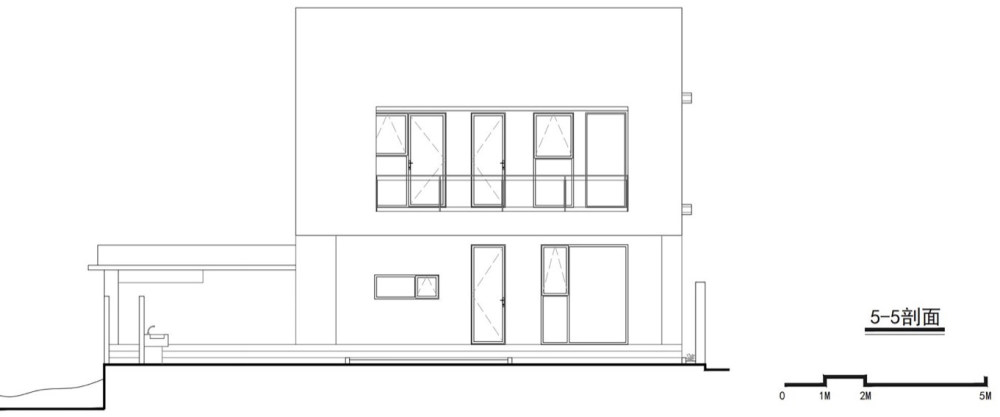

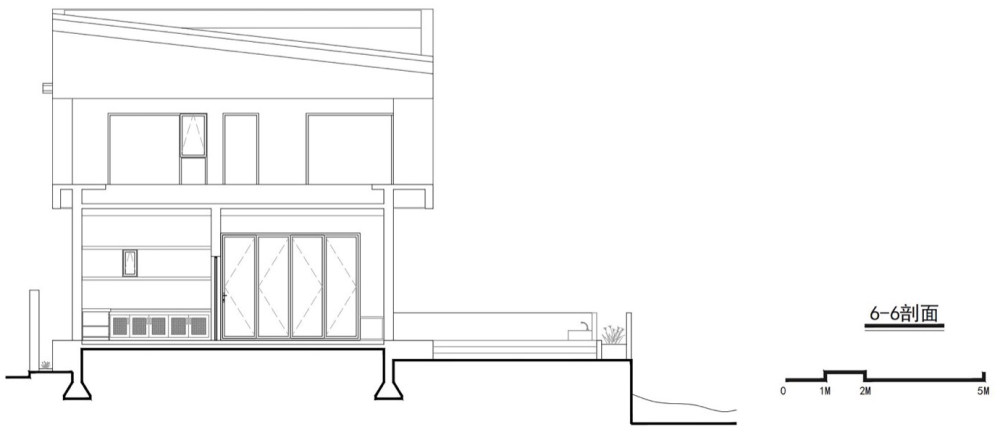

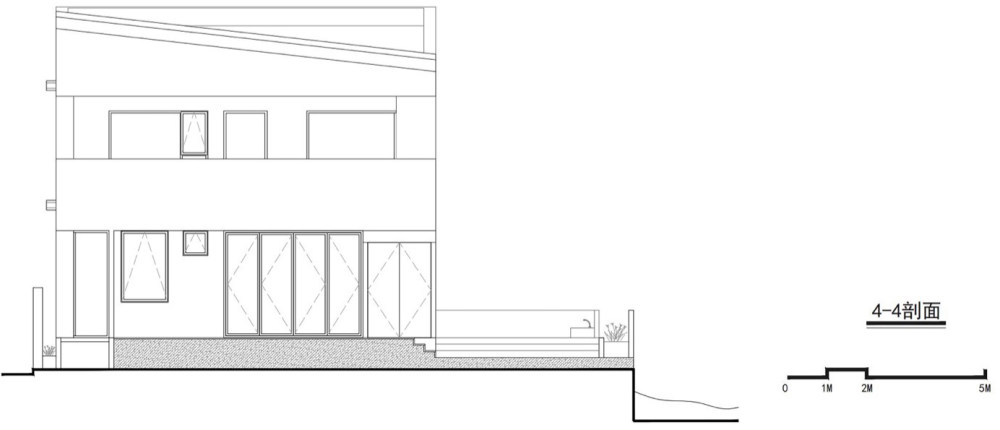

▽剖面图© 元秀万建筑事务所
项目名称:Q宅
项目类型:住宅
设计方:元秀万建筑事务所
公司网站:http://www.yxwaa.com/
联系邮箱:1697437292@qq.com
项目设计:2021
完成年份:2025
设计团队:元秀万,尹成旭,邹赫
项目地址:中国上海浦东
建筑面积:180.0㎡
摄影版权:吕晓斌
客户:私人
材料:混凝土 玻璃 铝板
|
