河南省科技馆新馆 | ATELIER L+ | 2024 | 中国

中原大地亘古弥新，科技人文星汉璀璨。河南省科技馆新馆汲取“河洛文化”灵感，宛如黄河与洛河交汇形成的自然造型，大气舒展、浑若天成；又如飞鸟振翅，以强烈的文化与科技感“展翼中原”。

▽主入口视角©是然建筑摄影 苏圣亮

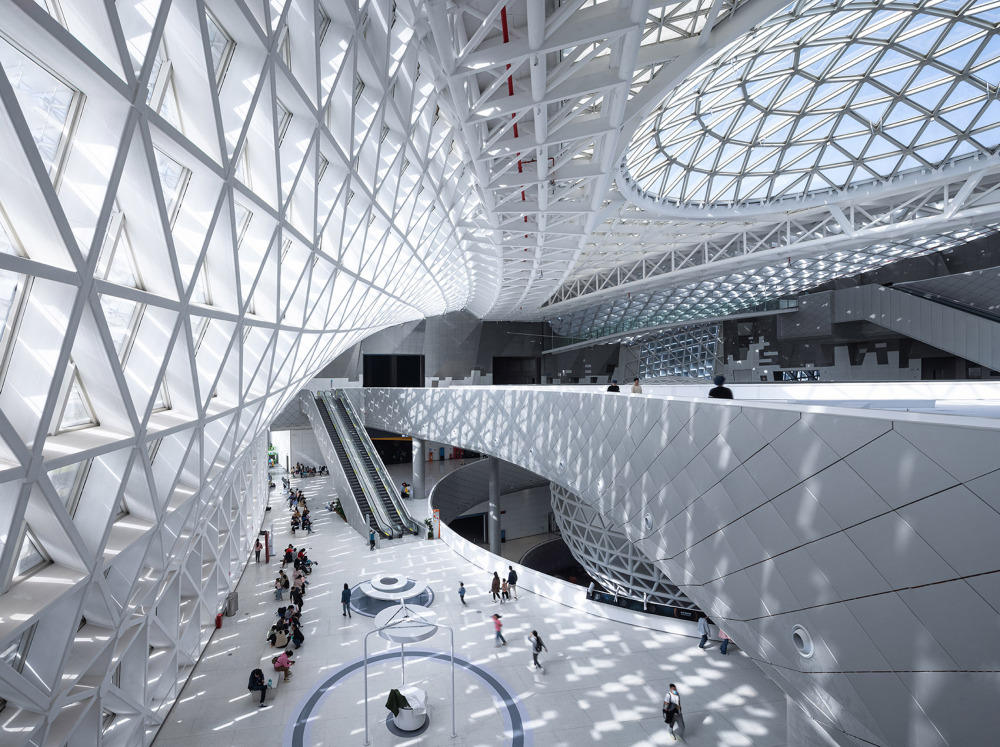

▽主门厅©是然建筑摄影 苏圣亮

河南省科技馆新馆位于郑州市郑东新区白沙象湖规划区，由科技馆、自然馆与天文馆三馆合一，是河南省规模最大、投资最多的公益性项目，也是国内最大规模的科技馆之一。

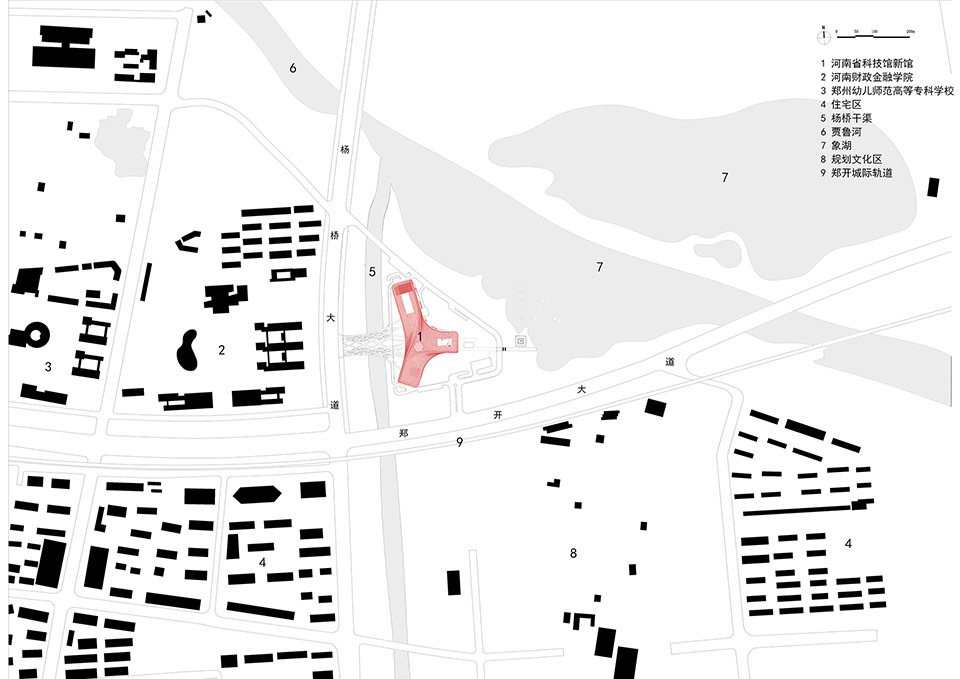

▽区位图©同济院麟和建筑工作室

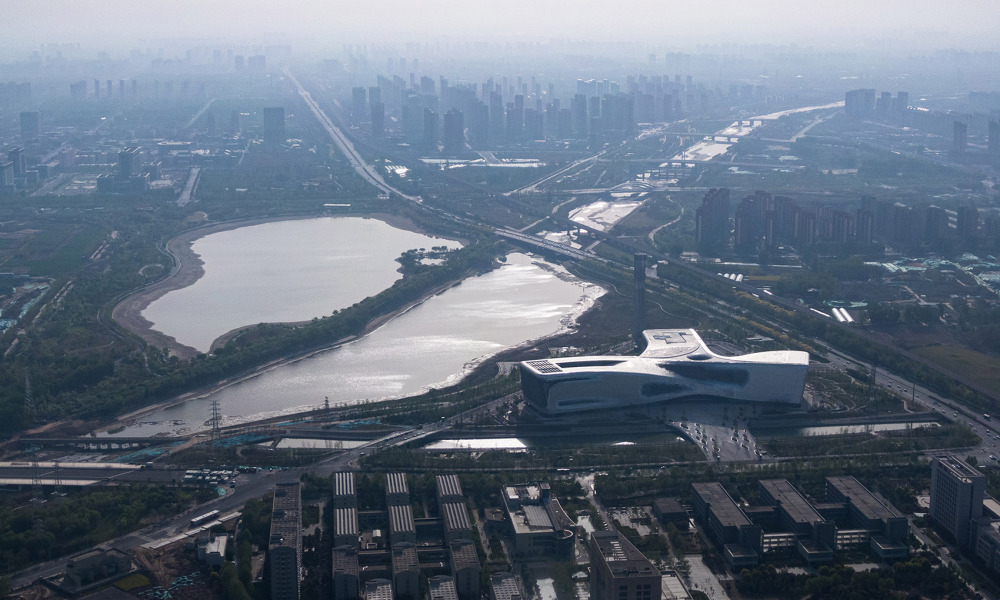

▽形体与水陆格局©是然建筑摄影 苏圣亮

设计源于建筑环境前沿技术的转化，建筑被当作一个“环境智能建造”样本，总体格局、形态、系统来自环境风能流动与响应的精准塑形，建筑形态最大化契合场地风场；大尺度复合空间形态，强化建筑性能与建构的整体性；如同巴克敏斯特·富勒提出的“能量高效的环境控制装置”， 项目旨在以更少的材料、能量以及更有效的环境控制，塑造一个具有环境智能响应特征的建筑。建筑整体按照绿色三星设计、建造与运营。

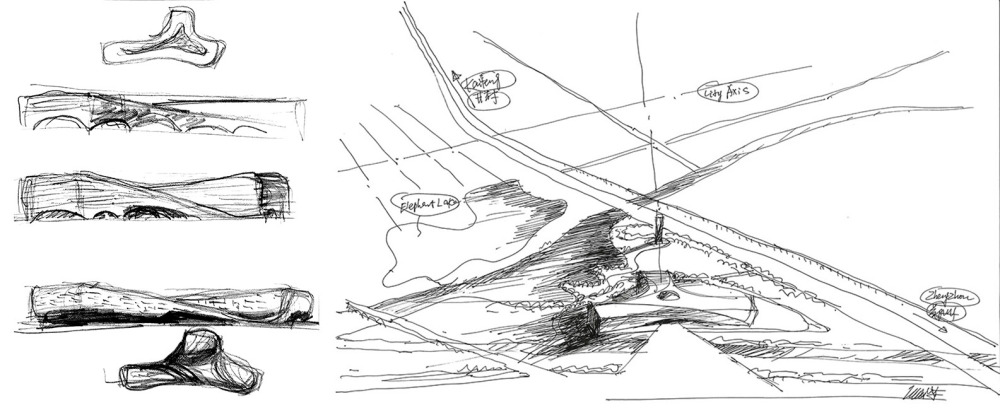

▽草图©同济院麟和建筑工作室

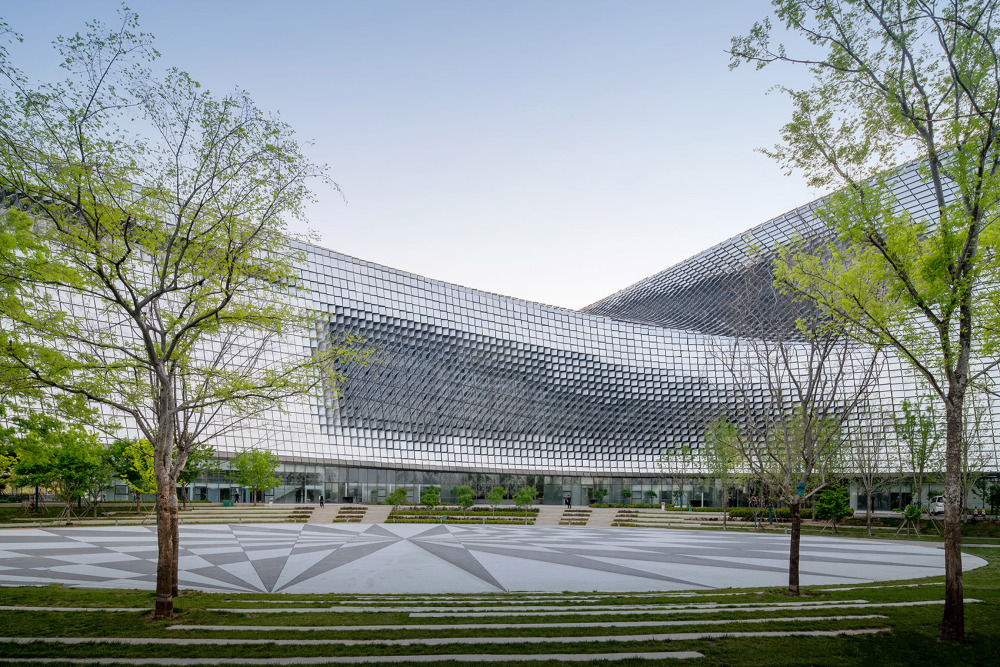

▽主入口建筑形态与景观©是然建筑摄影 苏圣亮

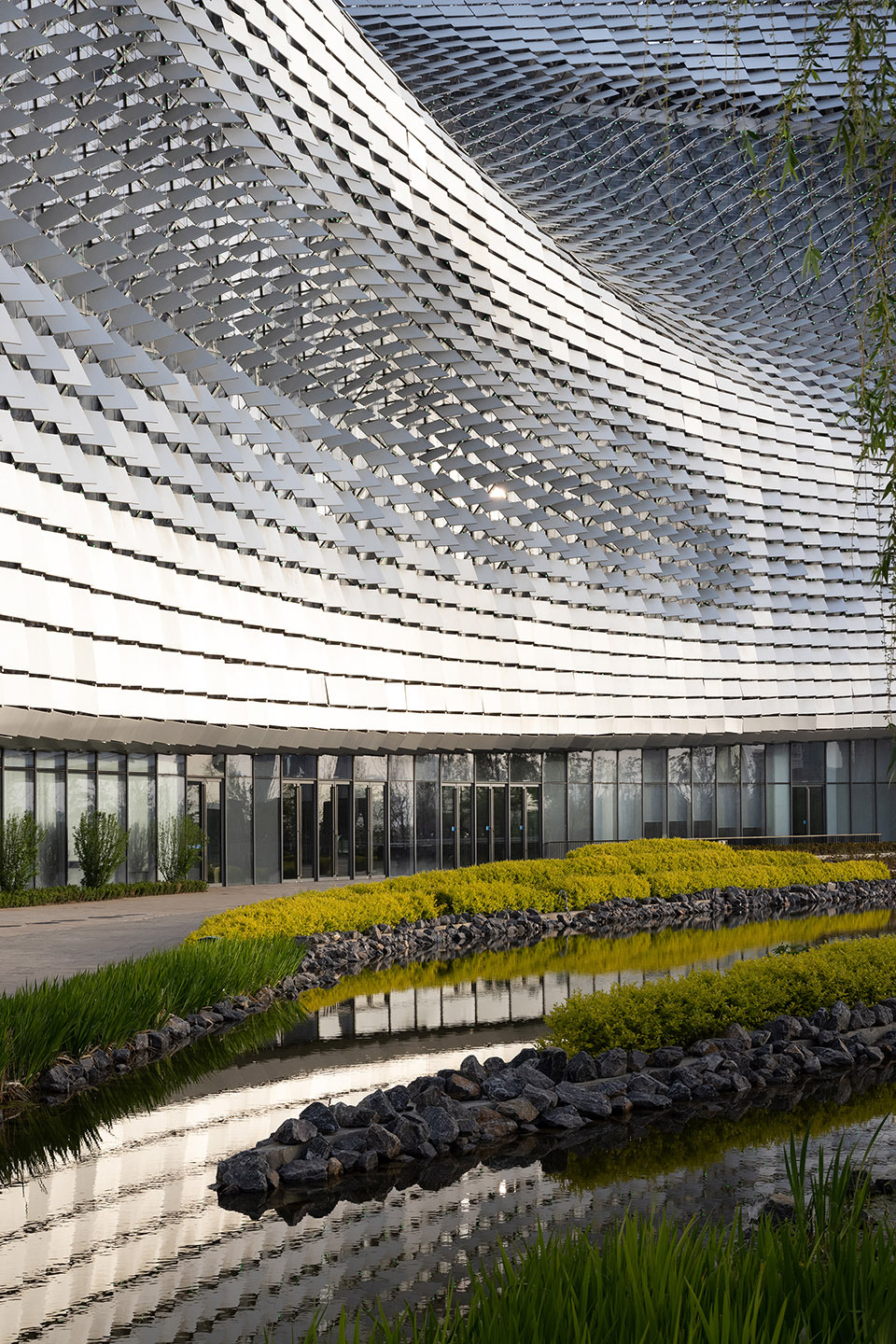

▽入口水景与幕墙©是然建筑摄影 苏圣亮

项目场地处于三角形态的复杂城市场地环境之中，东侧为象湖、西侧为引黄干渠、南侧为连接郑州与开封的交通主干道和城市轻轨线。整体规划是对城市大尺度场景和复杂场地的精准分析和响应：建筑布局采用三叉分形，呼应面向郑州、开封和未来城市中心三个方向的空间方位；建筑形态精准契合场地风场，成为环境能量流动、引导与捕获的空间塑形，形成最优化场地风流环境通风与舒适性能。项目关注气候韧性设计，地下空间整体与场地整体抬升形成3米台地，成功规避城市水灾考验。总体设计提出“馆园一体”理念，科技馆和圭表塔一横一纵，形成入口广场、科技馆、室外展场，最终收于圭表塔的空间主轴；面对象湖则形成多层次错落场地形态，建筑绵延展开于湖畔。顺应建筑布局构建不同主题的广场、花园和路径，如同磁力线环绕建筑，内外交融、立体丰富。

▽建筑轴测分析图©同济院麟和建筑工作室

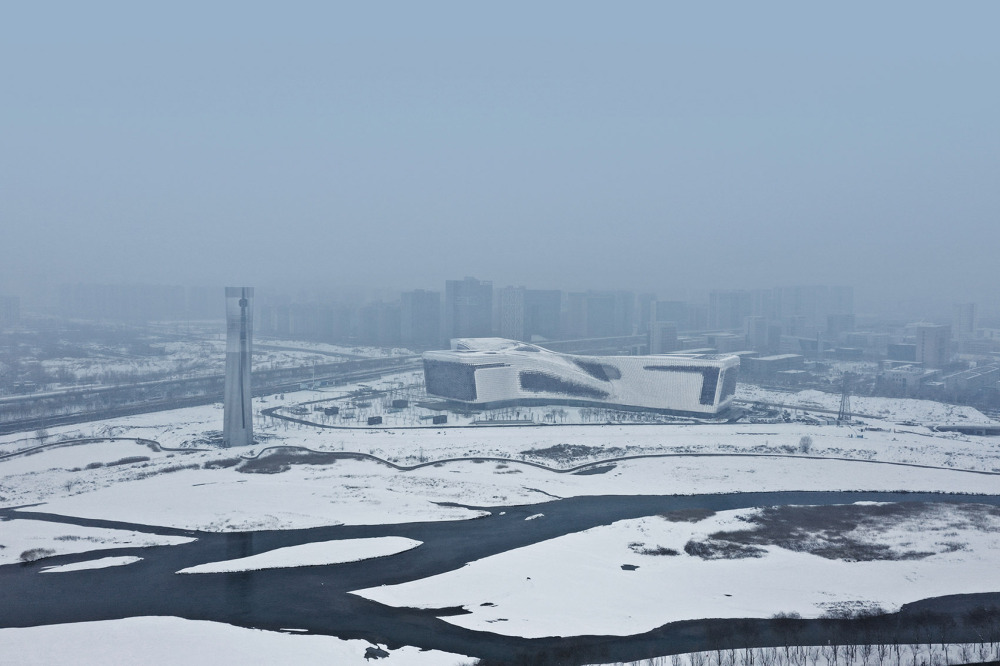

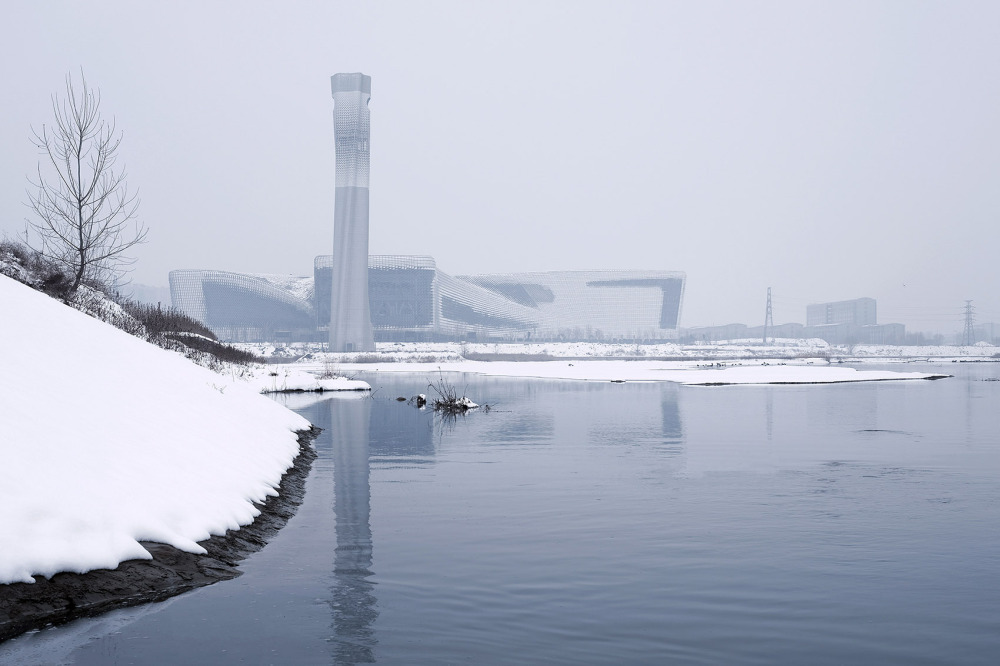

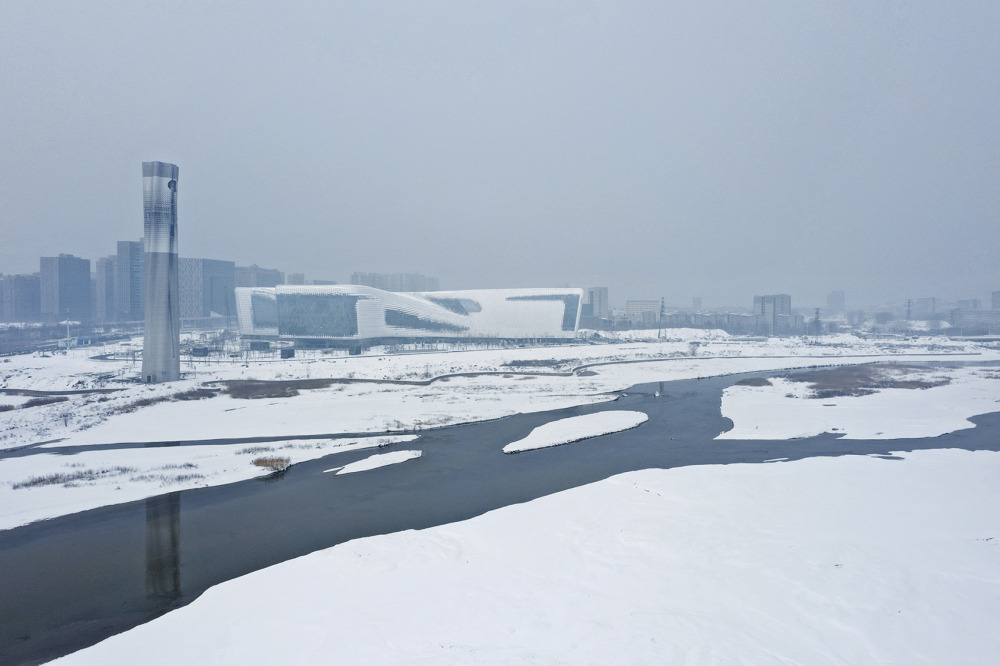

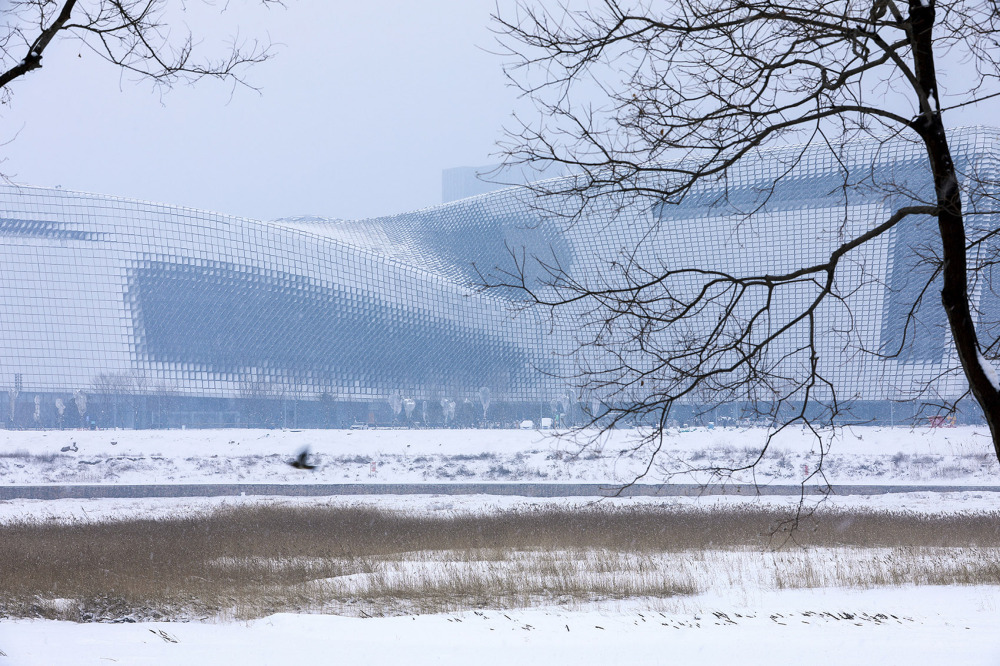

▽象湖视角雪景©章鱼建筑摄影工作室章勇

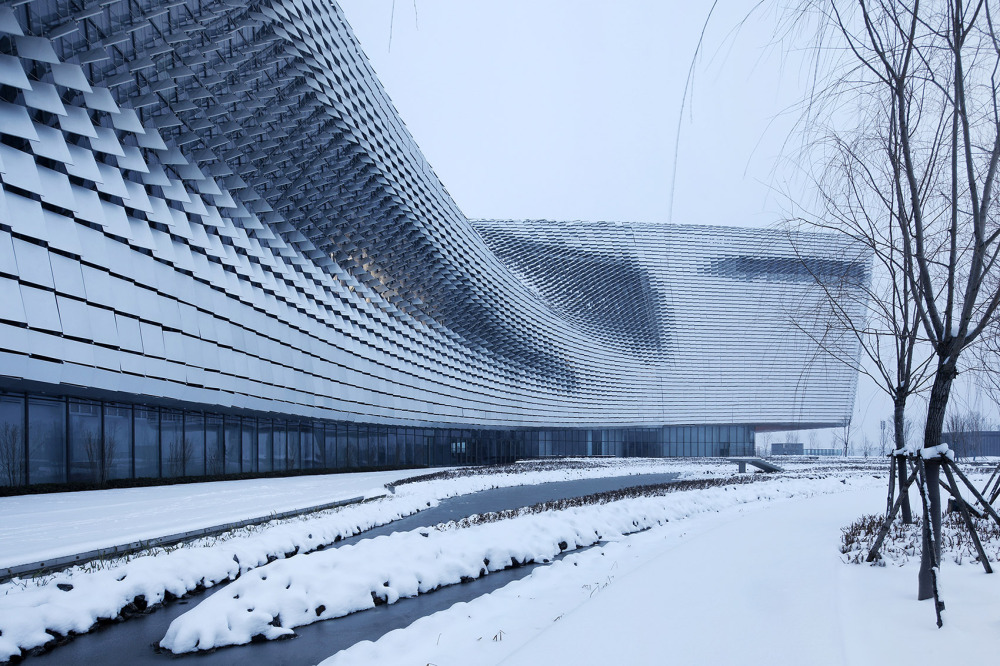

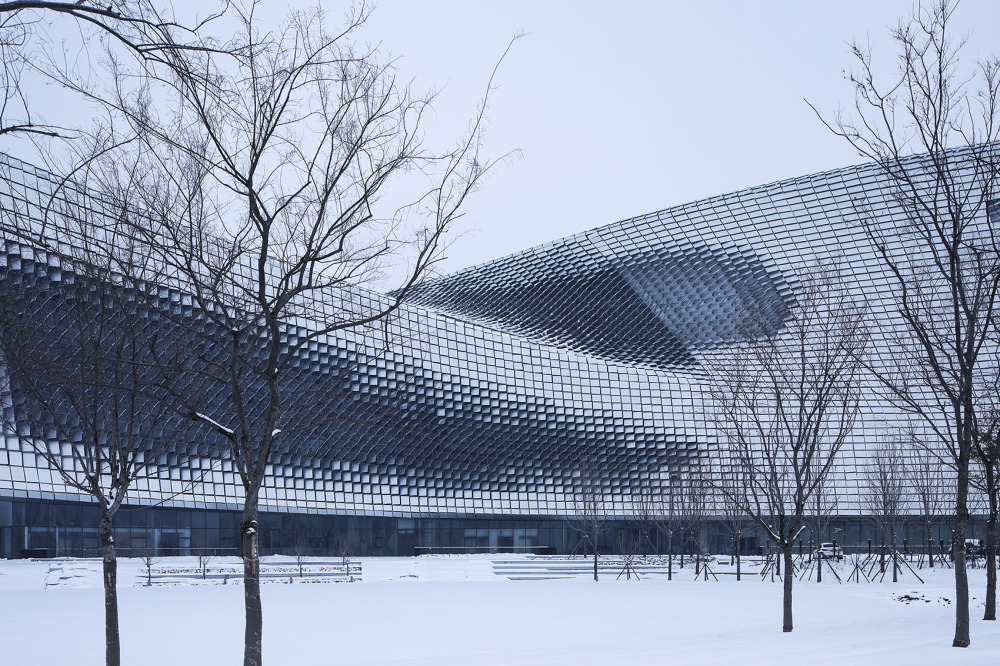

▽主入口雪景©章鱼建筑摄影工作室章勇

建筑近3000平方米的巨构中庭是空间集散、组织和体验的核心，围绕中庭空间形成动态连续的空间叙事；建筑内部空间来源于“天体运行”的宏阔想象，采用三层大跨度异型钢桁架连廊；不同层面的公共平台穿插、错落和连接，强烈的空间流动感和视角变幻强化整体体验，形成了如天体运行般精密复合的有机系统。球体影院形成科技馆中庭“空间之眼”，是全国最大的室内球幕影院，形成科技馆中央大厅的视觉焦点。

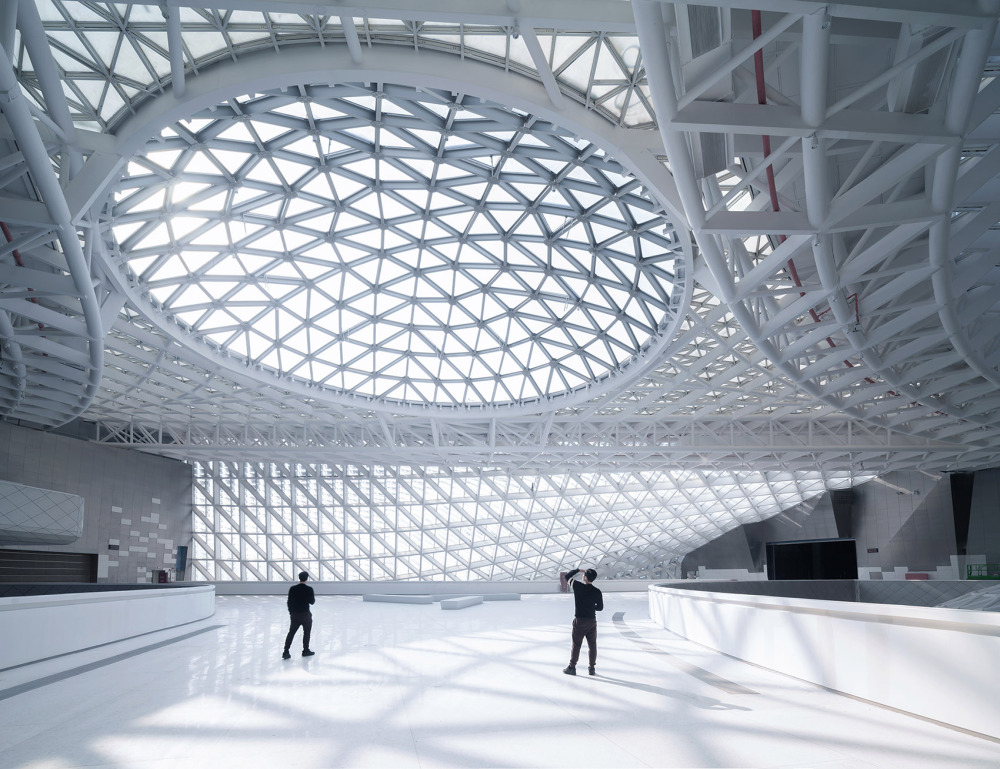

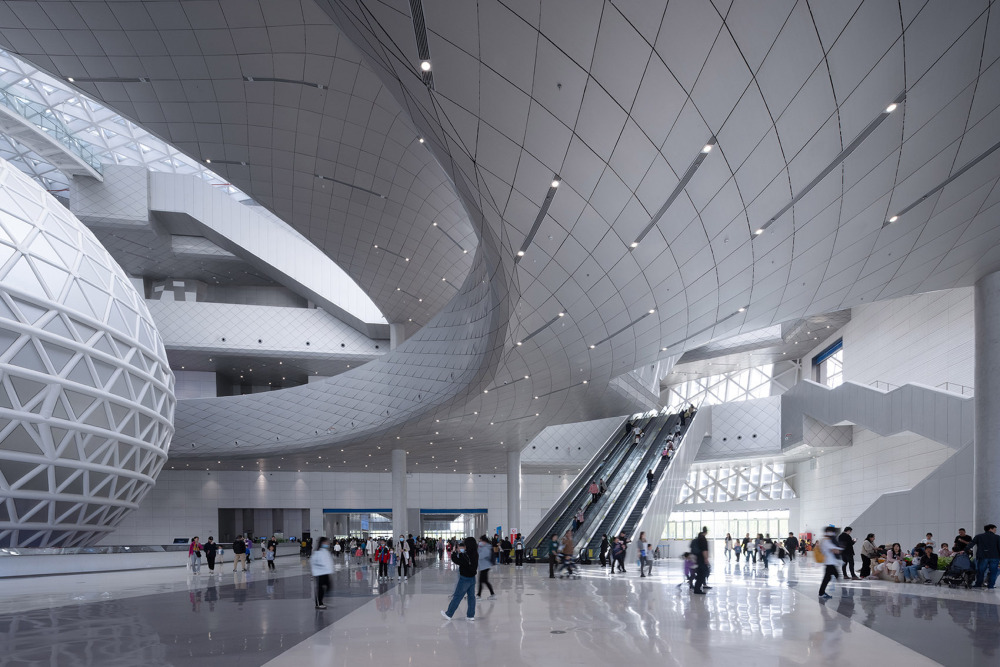

▽序厅©是然建筑摄影 苏圣亮

▽中央大厅休息区©是然建筑摄影 苏圣亮

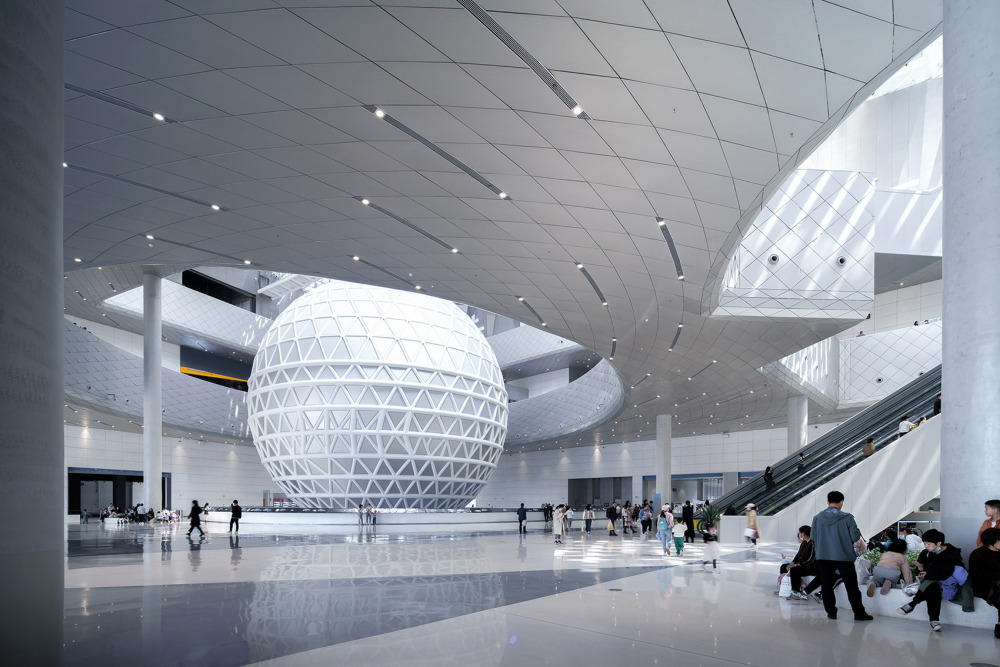

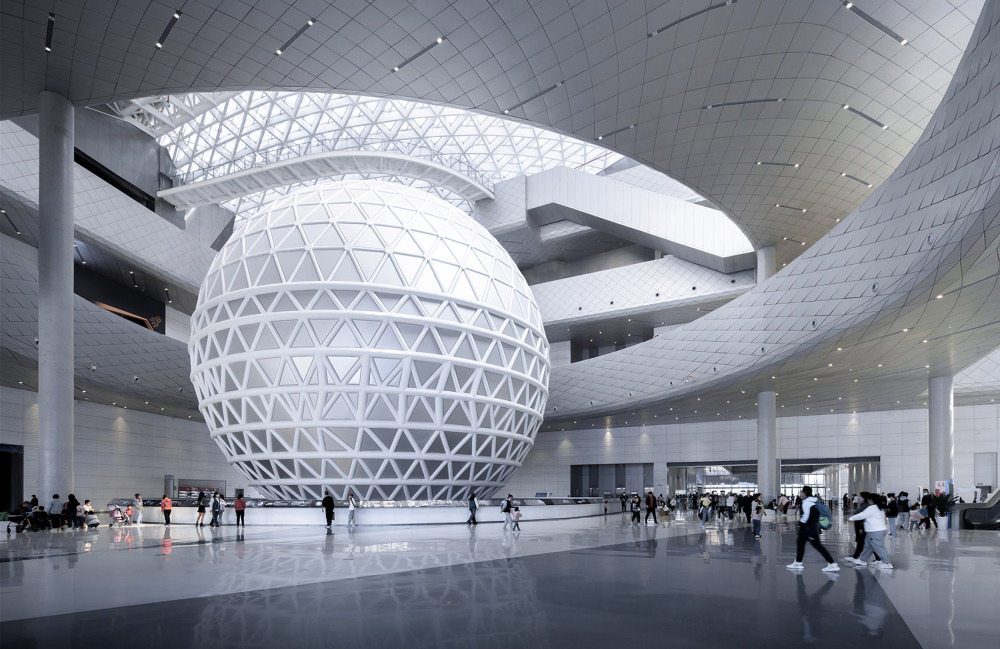

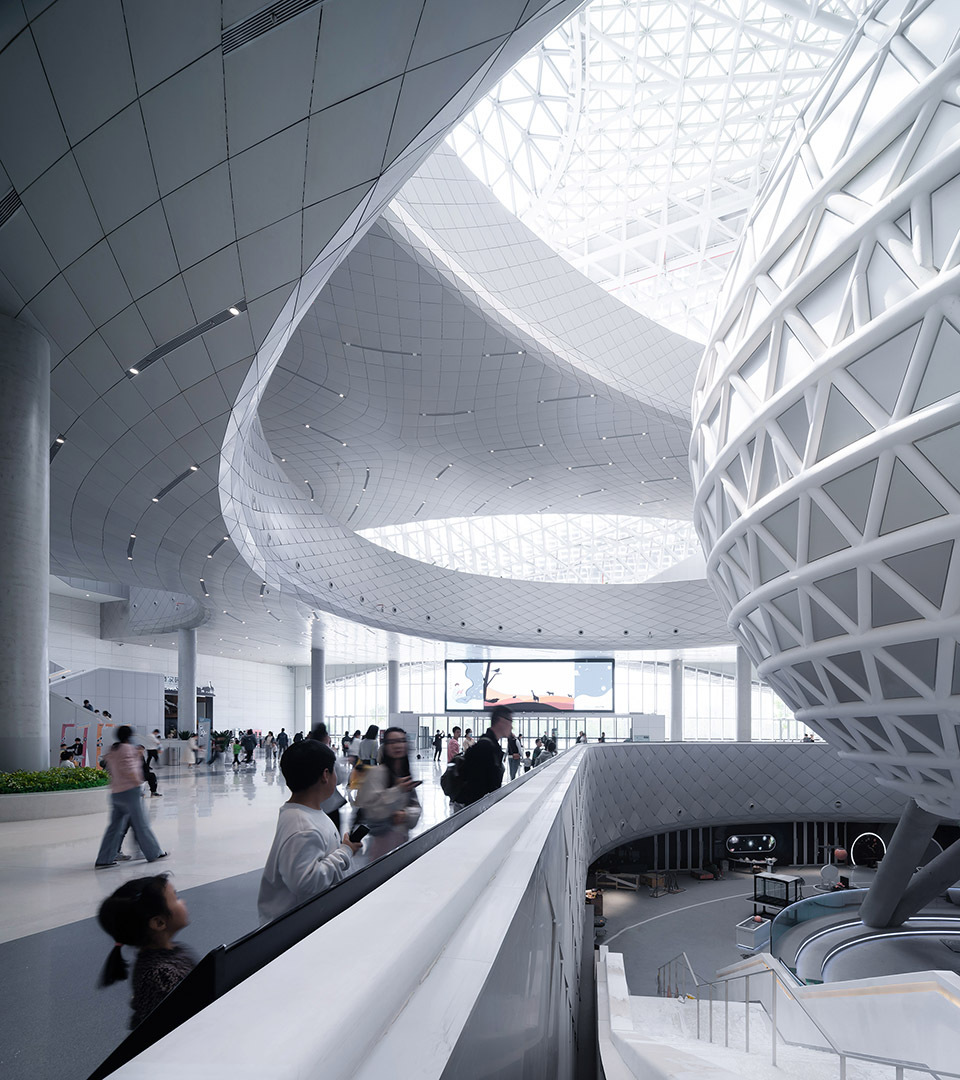

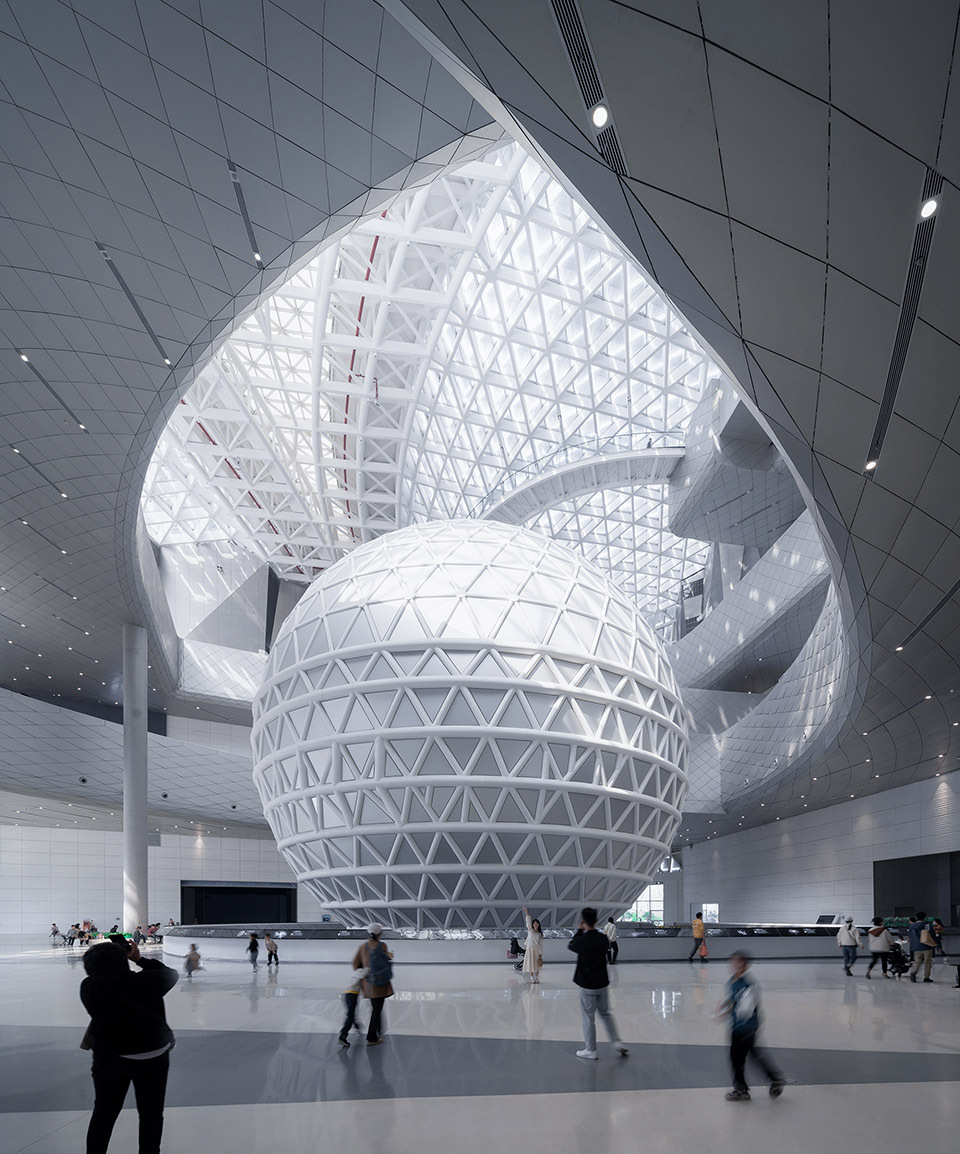

▽序厅与球幕影院©是然建筑摄影 苏圣亮

建筑功能包括主体部分和场地花园之下的大型车库两大部分。近20个大型展馆以“自然、天文、智能”为核心理念，围绕中庭空间三翼展开，主要功能区分为四层：一层与局部夹层为学术交流区、特效影院区（局部降至地下一层）与儿童探索展区；二层为智慧人类展区、自然生态展区、野生动物展区和球幕影院入口层；三层为科学奥秘展区、创新行动展区、军事航天展区、魅力中原展区和咖啡厅；四层为行政办公、业务研究用房和公众餐厅；地下一层为影院、后勤设备、库房与大型停车区。

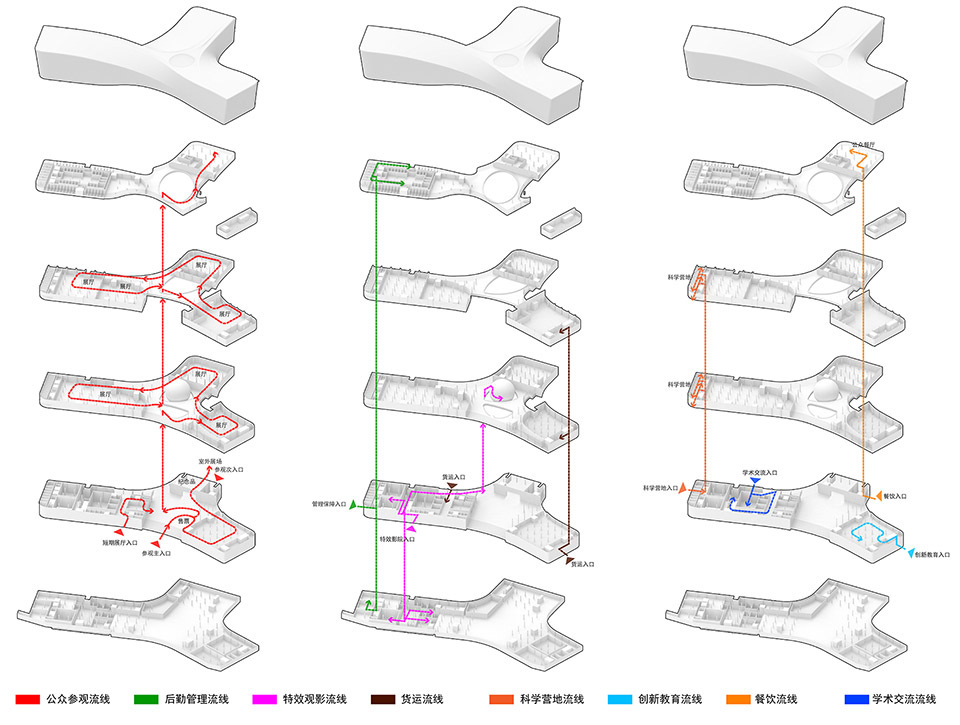

▽科技馆流线分析图©同济院麟和建筑工作室

▽二十四节气园©是然建筑摄影 苏圣亮

▽三层公共休息区©是然建筑摄影 苏圣亮

建筑形态设计遵循“形随流定”法则，建筑采用大尺度空间三维塑形。结合环境参数化技术平台进行的模拟验证，有效利用自然能量，从根本上趋利避害、促进通风、降低能耗；中庭空间通过热力学烟囱，实现过渡季节的自然通风控制。阳极氧化铝板表皮根据不同功能需求调整开窗率控制光线，展现建筑整体律动形态；建筑整体结合风洞实验优化表面受力模型，3D打印的刚体模型设660个风压测点，以312次/秒的扫描测定每个点的时空脉动特性，以此对建筑形态与表皮进行精准风压调试与风流引导。

▽不同季节风环境cfd模拟分析图©同济院麟和建筑工作室

▽风洞实验©同济院麟和建筑工作室

▽建筑形体与地景©是然建筑摄影 苏圣亮

面对大跨度、高复合、首创性技术挑战，项目全过程运用BIM技术和3D实景扫描技术，实现超大空间与复杂三维幕墙精益建造。双层铝板幕墙采用参数化设计实现超大规模鱼鳞状立面的分格纹理和自由曲面；为实现超大空间扭转钢结构建造，采用含方钢套筒独立柱的钢框架结构，中庭采用三层80米大跨度钢桁架连廊；采用项目设计及施工全程BIM模型，展现高度的设计与施工一体化组织效能。

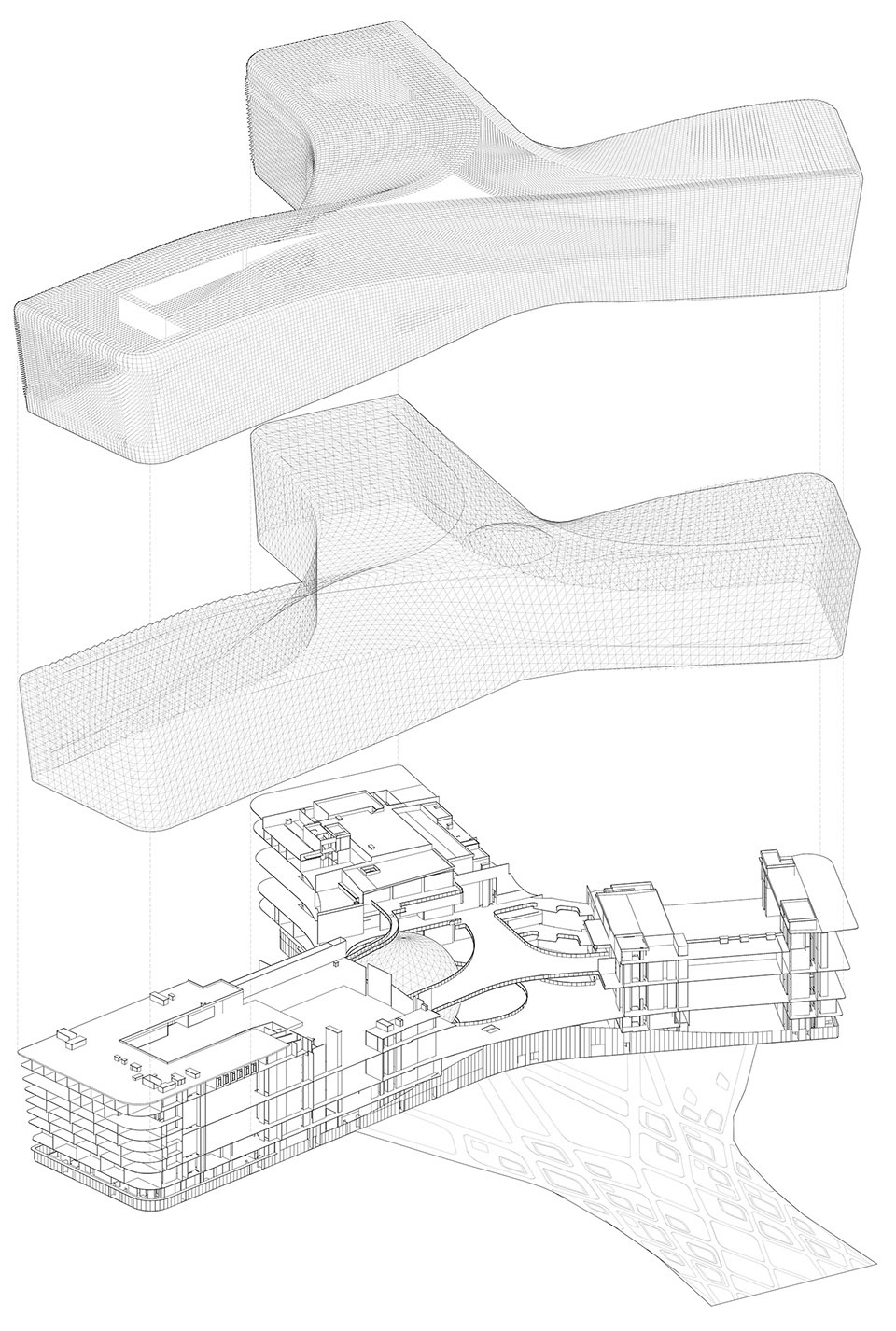

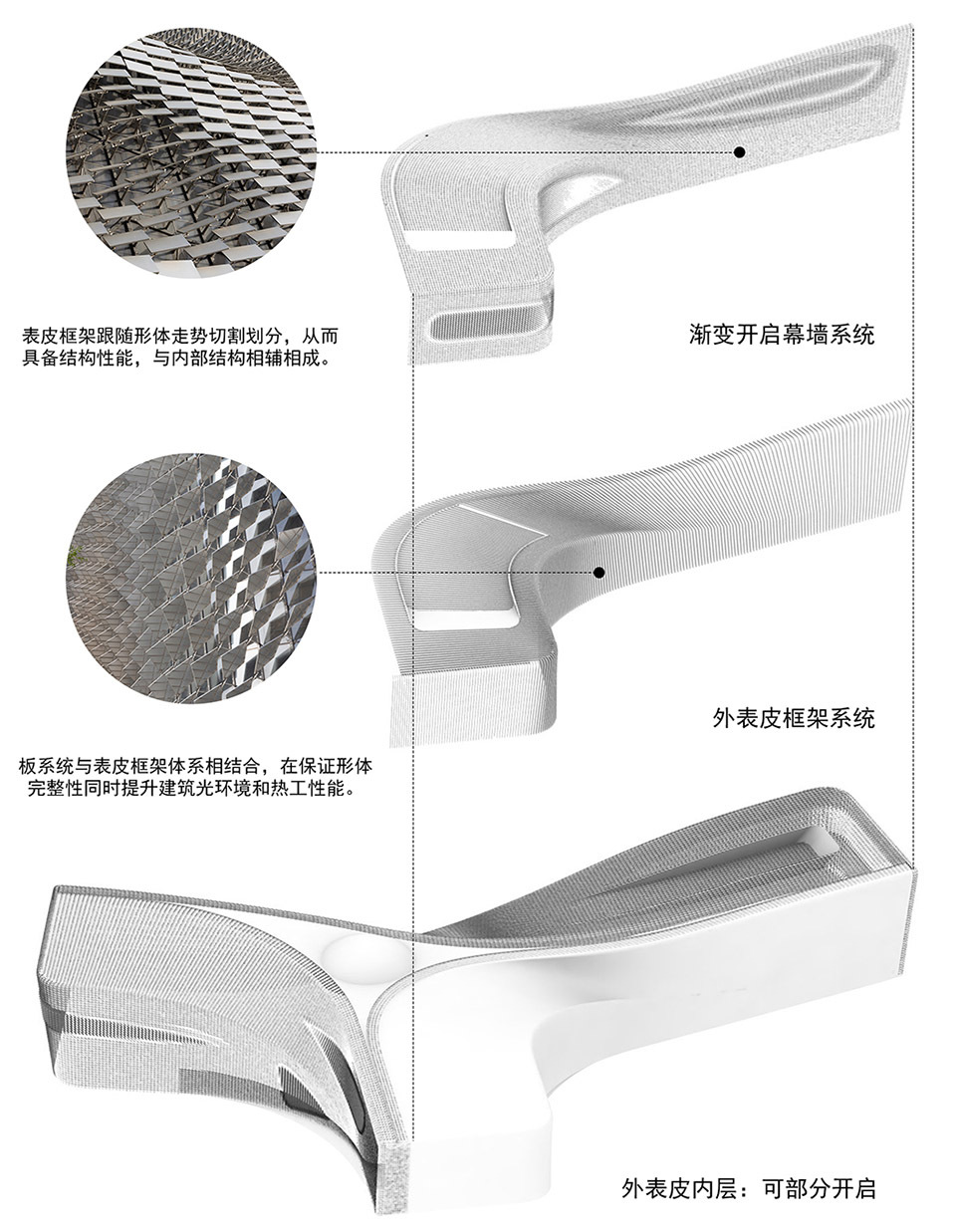

▽建筑外表皮幕墙层次分析图©同济院麟和建筑工作室

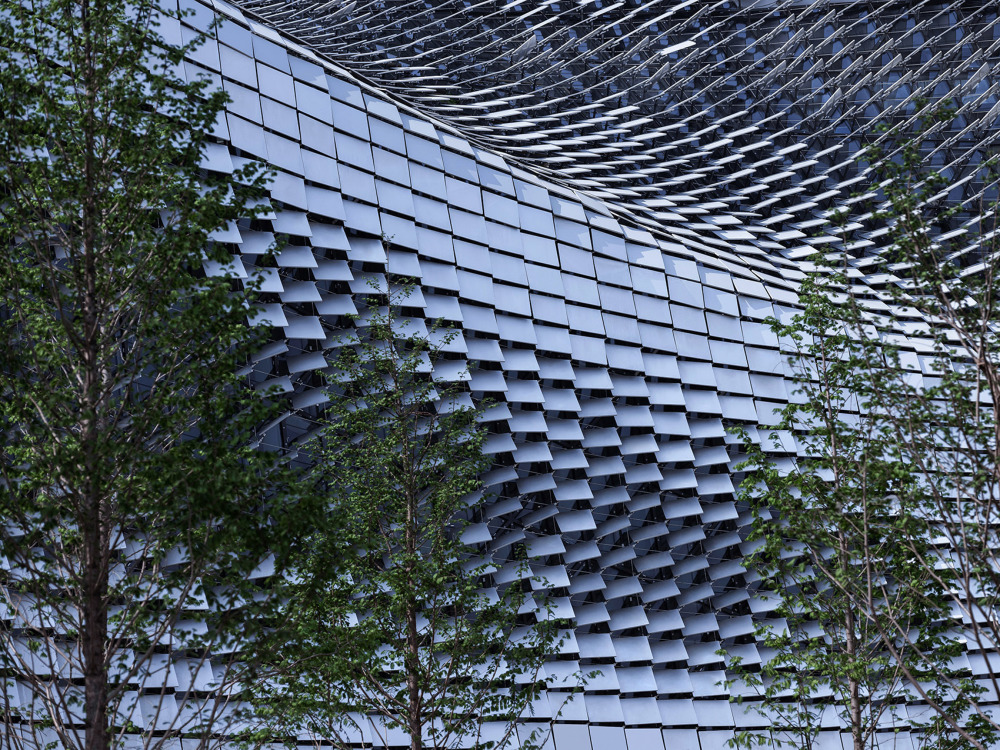

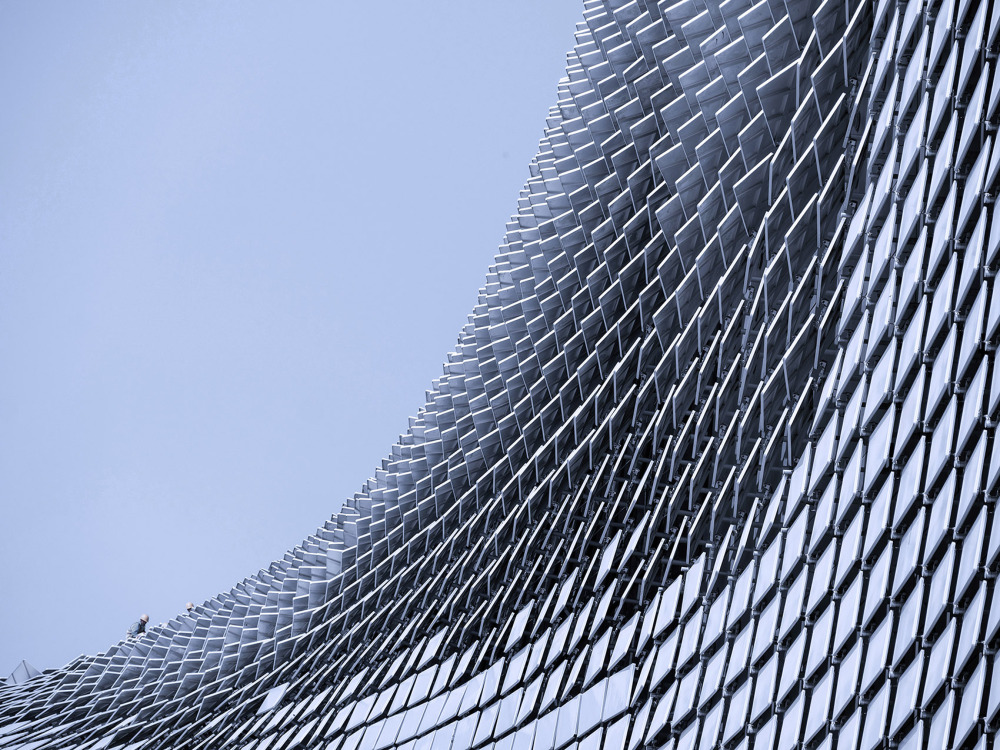

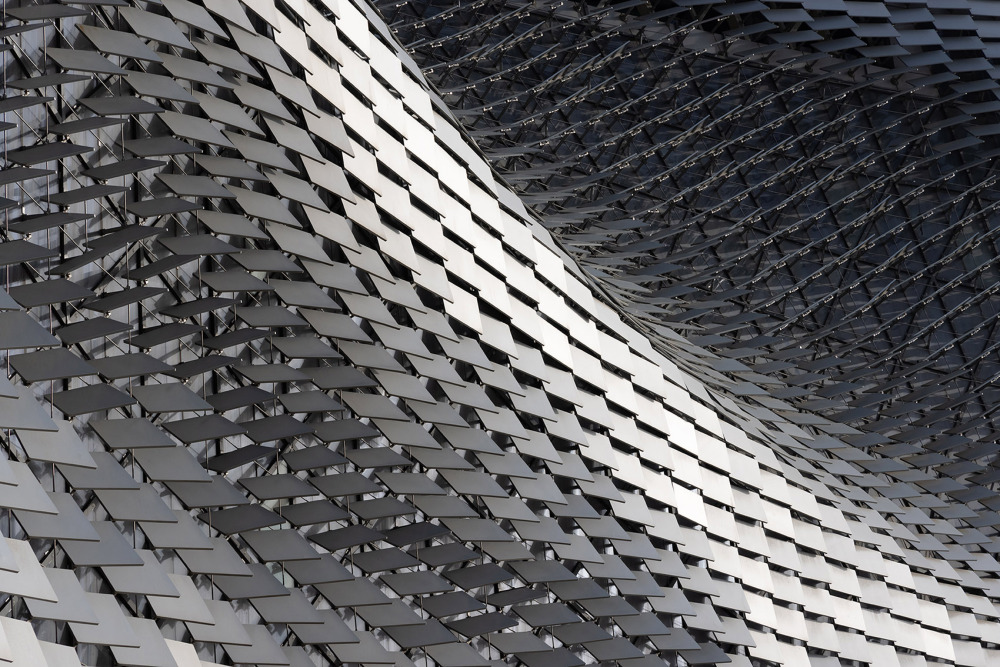

▽幕墙细节©章鱼建筑摄影工作室章勇

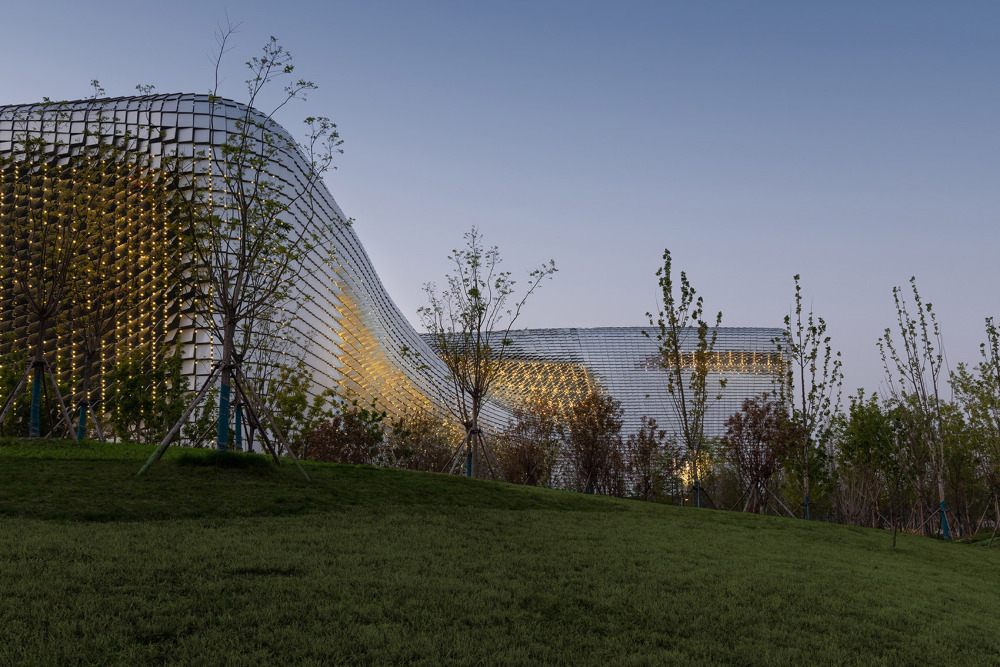

▽幕墙光影细节©是然建筑摄影 苏圣亮

河南省科技馆新馆获得上海市勘察设计公共建筑一等奖、华夏建筑科学技术奖二等奖、河南省土木建筑科学技术奖（建筑设计）一等奖、中国建设工程鲁班奖等奖项。项目投入使用一年以来，已接待近650万游客参观，最高日接待游客2.7万人，成为备受关注的展现河南“建设国家创新高地”的科技地标。

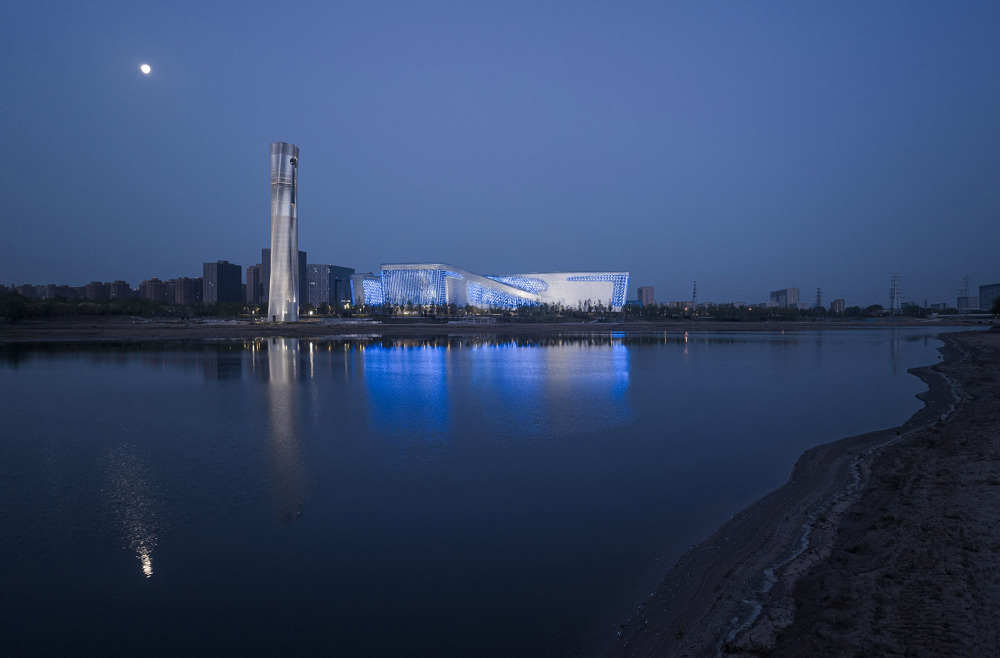

▽象湖视角夜景©是然建筑摄影 苏圣亮

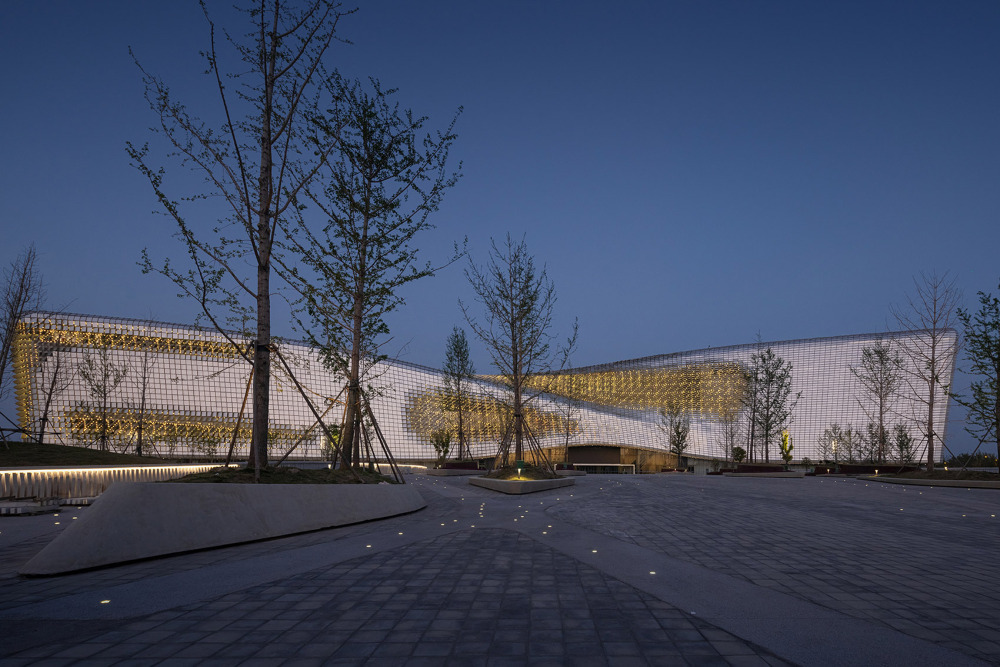

▽主入口广场夜景©是然建筑摄影 苏圣亮

▽杨桥干渠视角夜景©是然建筑摄影 苏圣亮

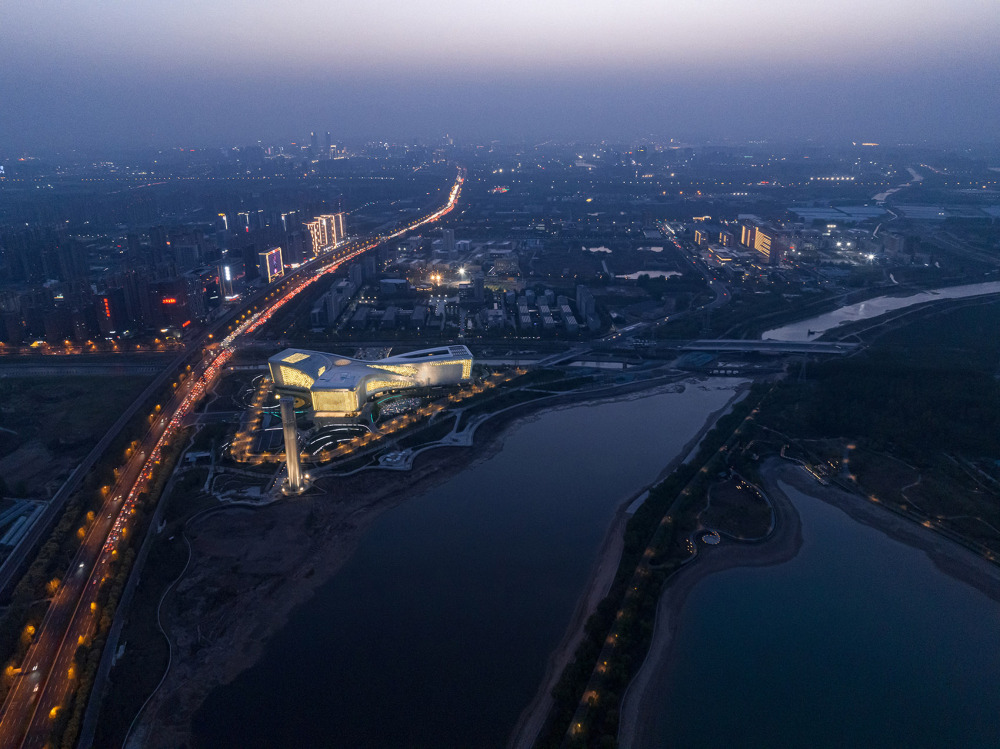

▽西侧鸟瞰夜景©是然建筑摄影 苏圣亮

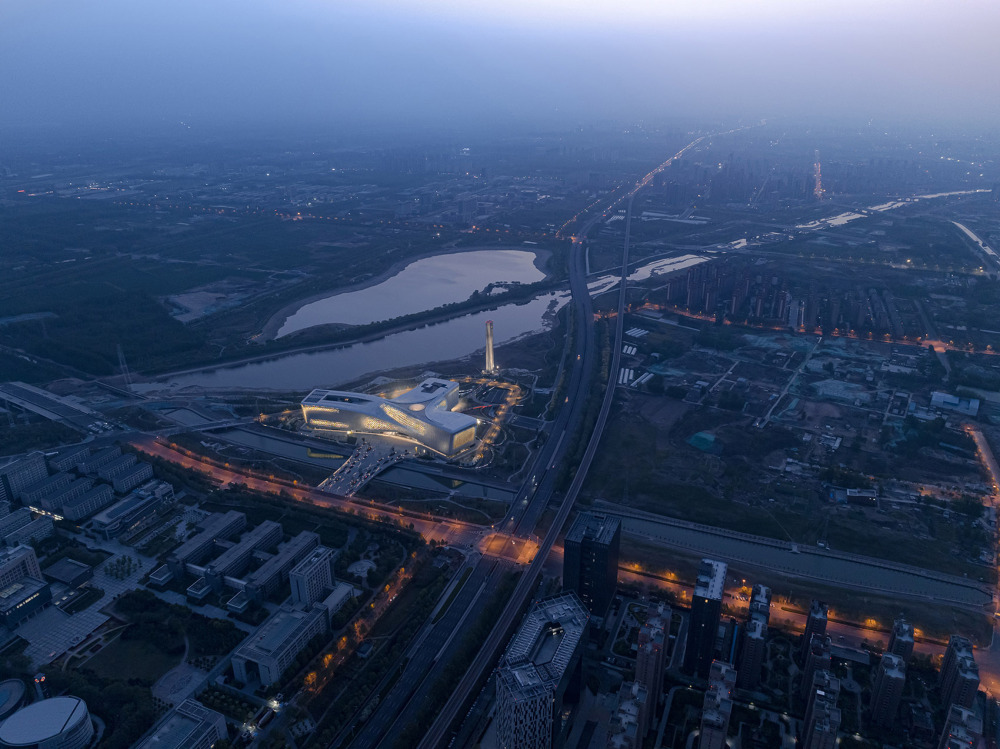

▽东侧鸟瞰夜景©是然建筑摄影 苏圣亮

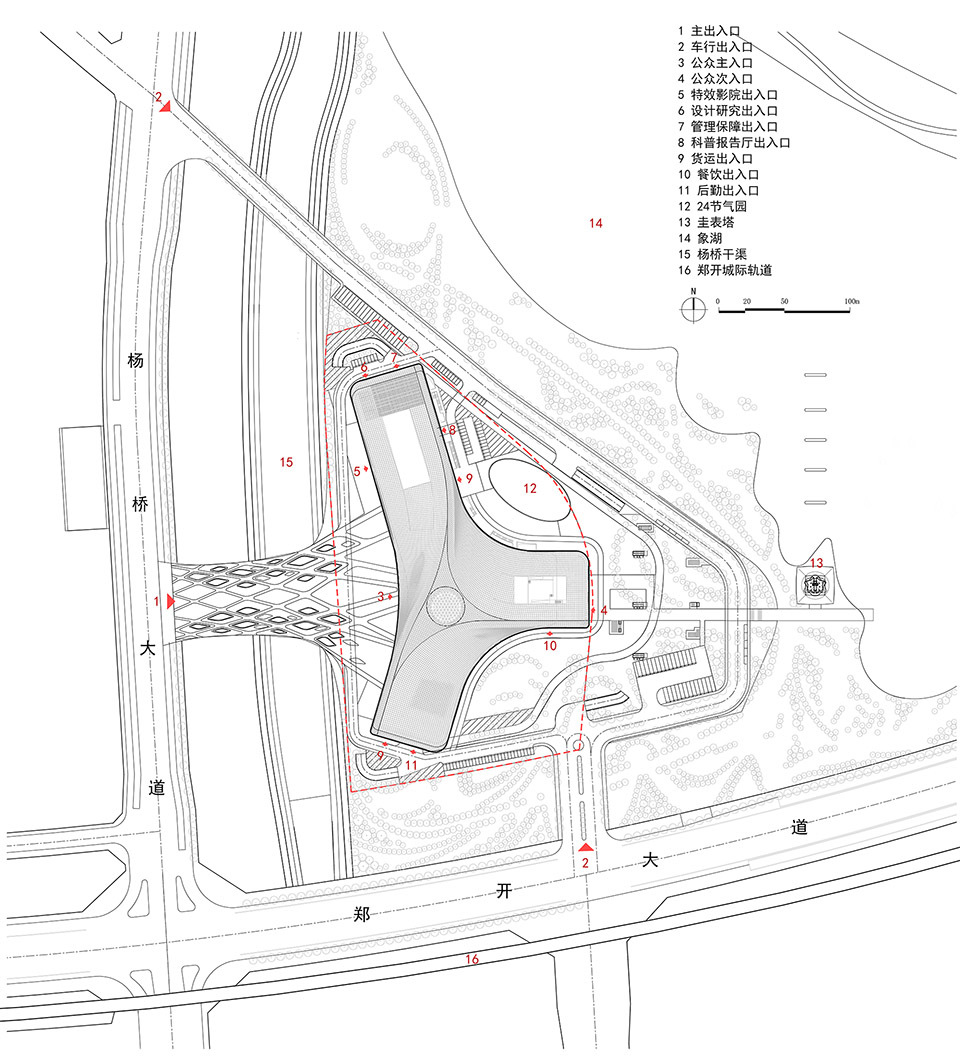

▽总平面图©同济院麟和建筑工作室

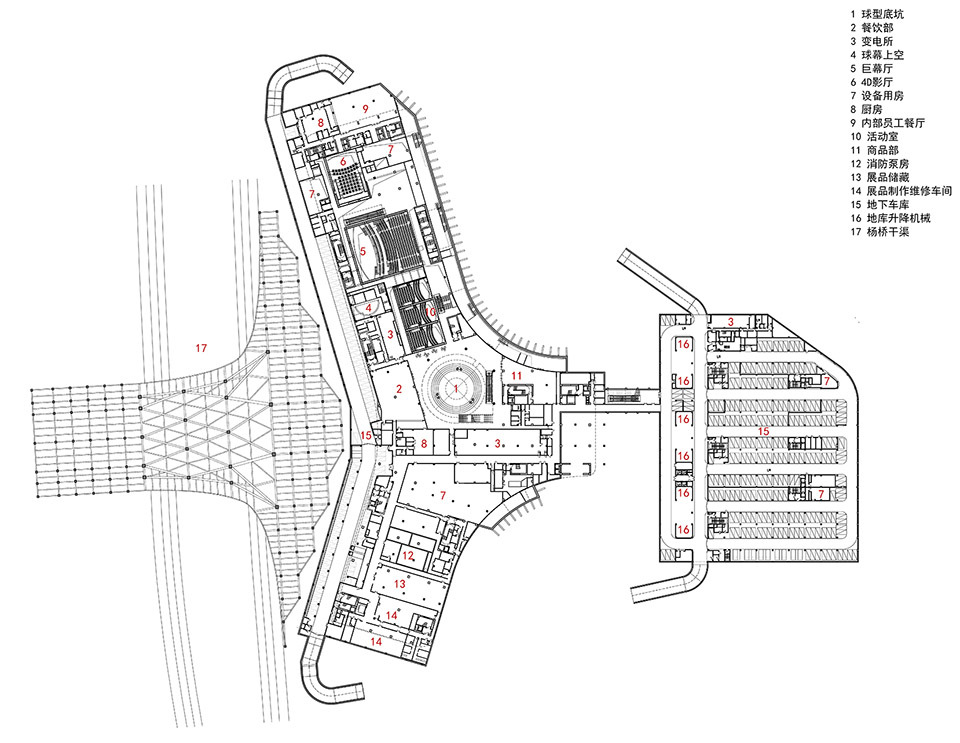

▽地下一层平面图©同济院麟和建筑工作室

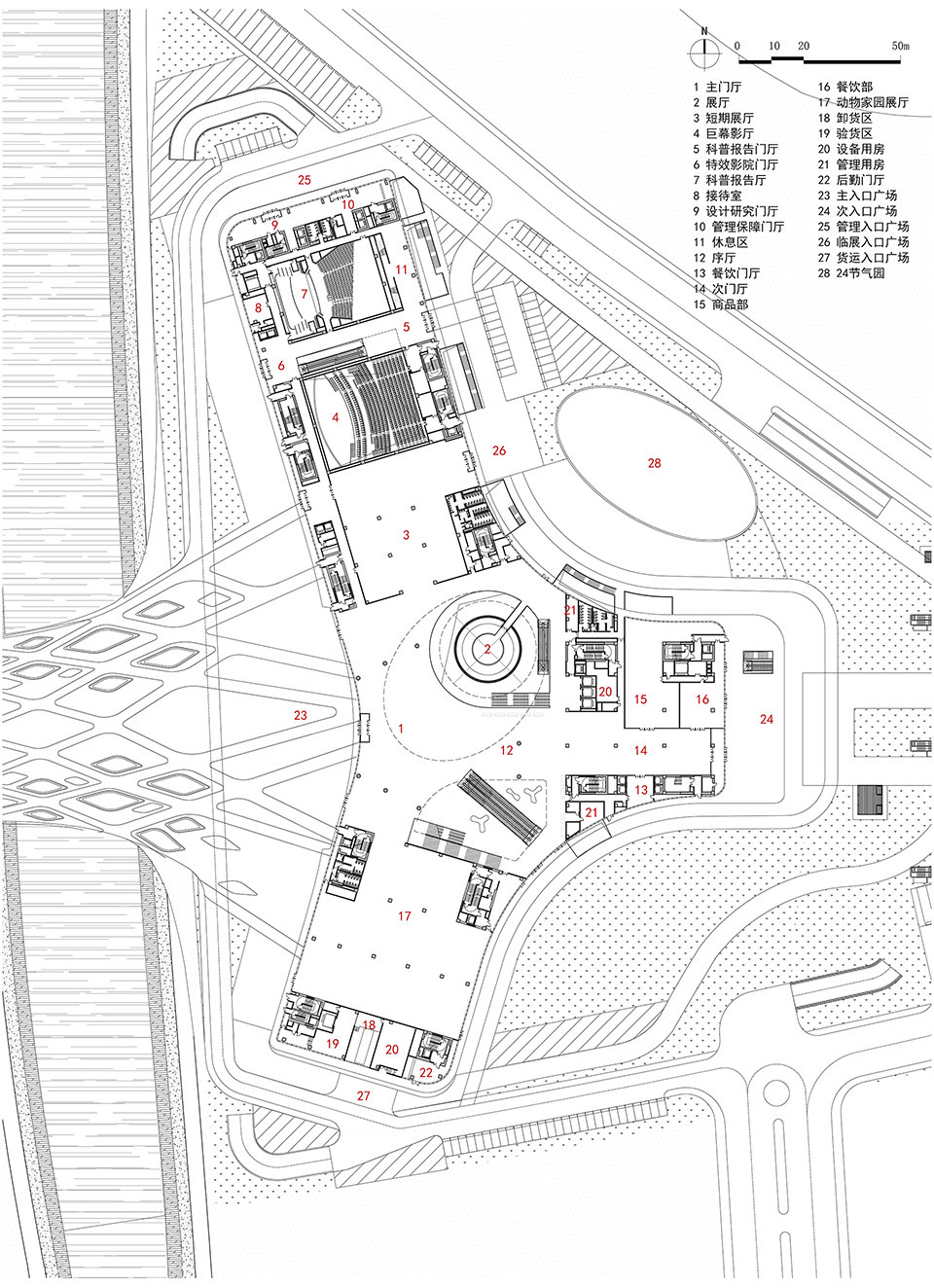

▽一层平面图©同济院麟和建筑工作室

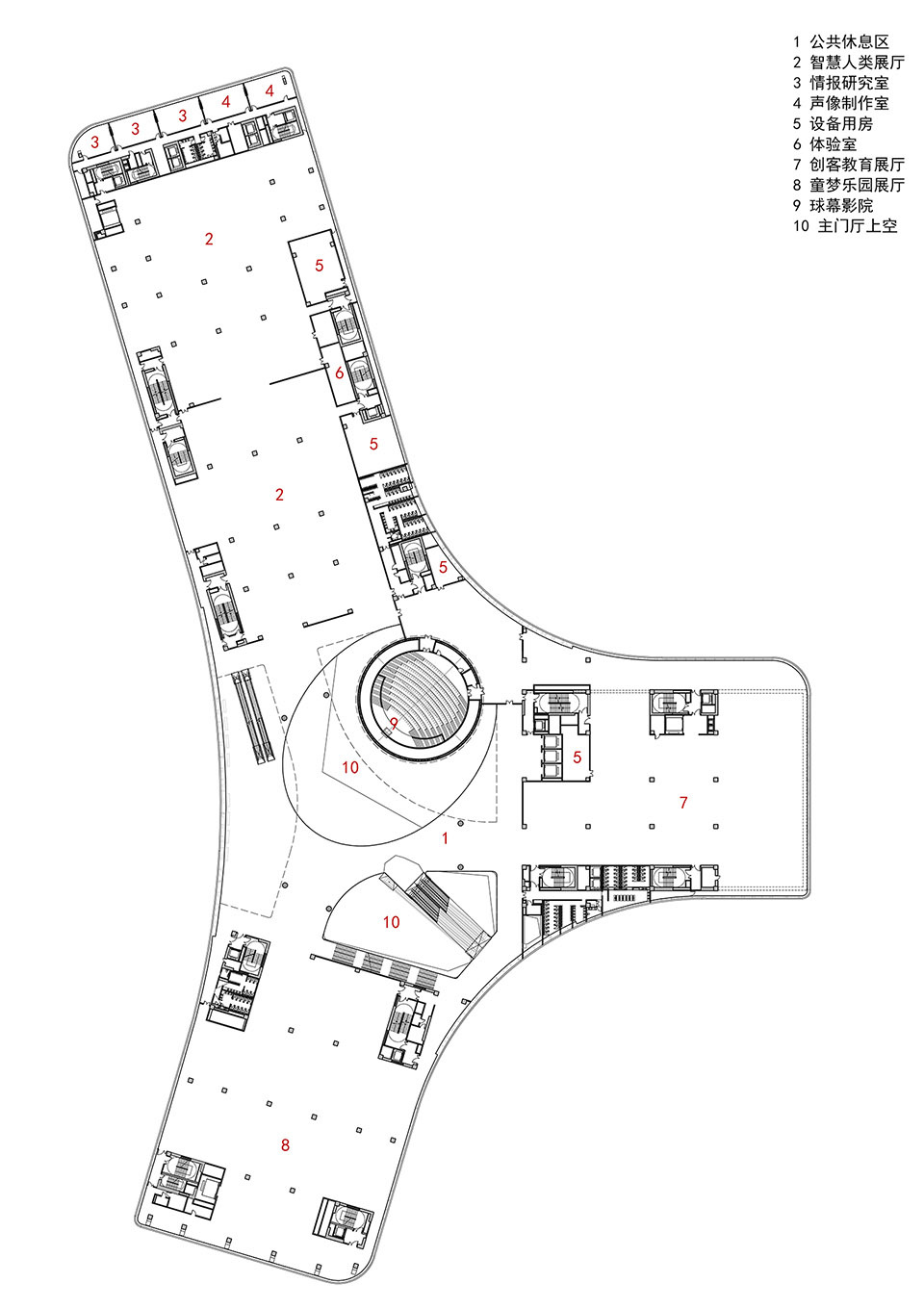

▽二层平面图©同济院麟和建筑工作室

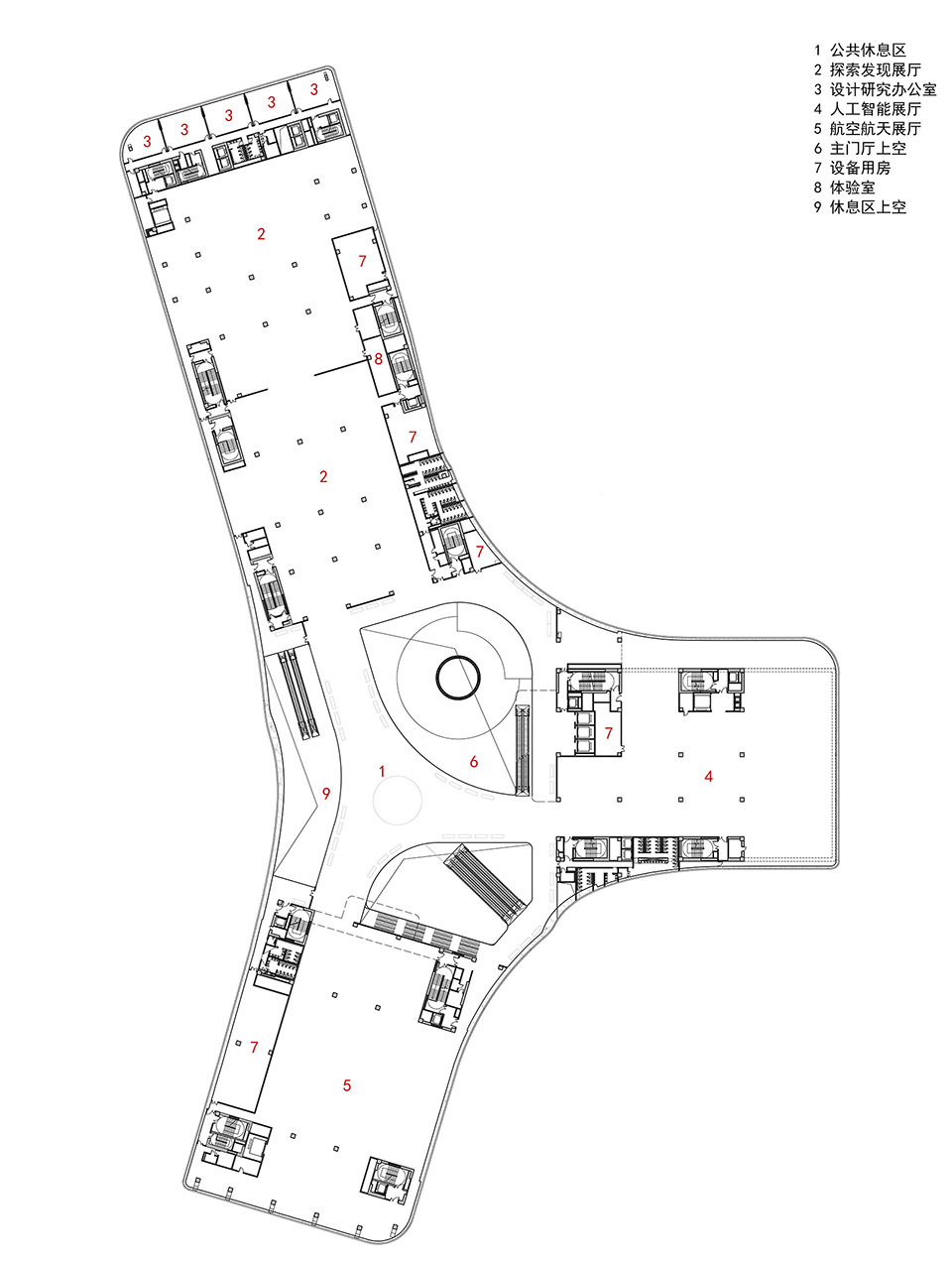

▽三层平面图©同济院麟和建筑工作室

▽四层平面图©同济院麟和建筑工作室

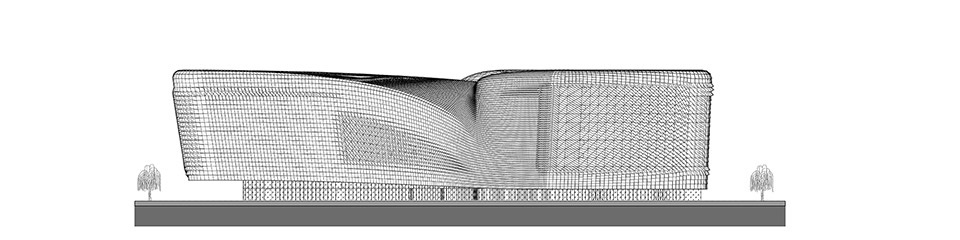

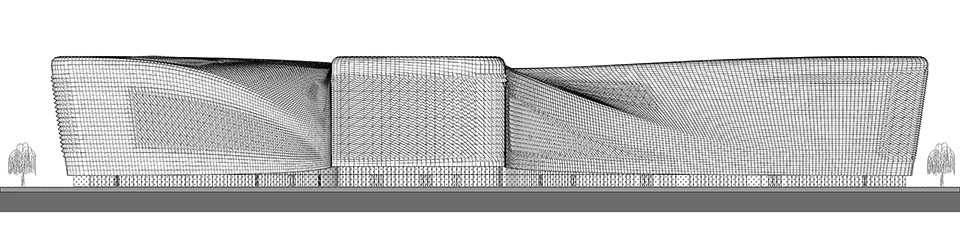

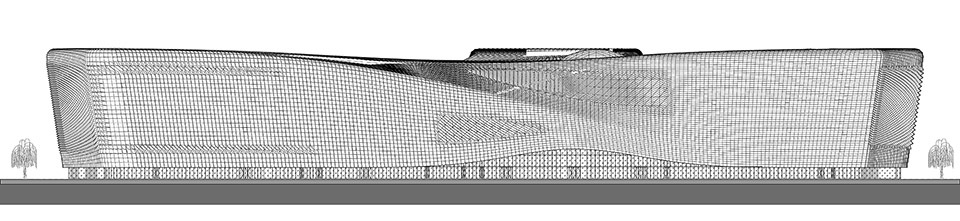

▽立面图©同济院麟和建筑工作室

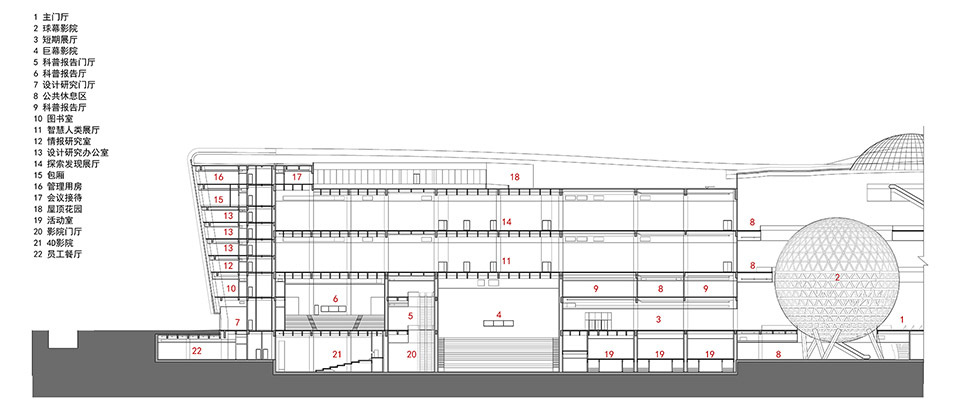

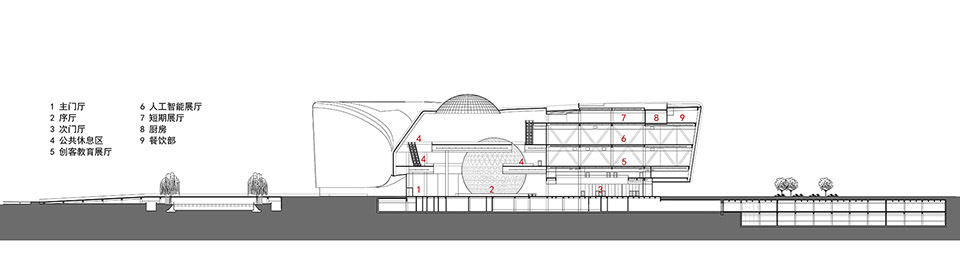

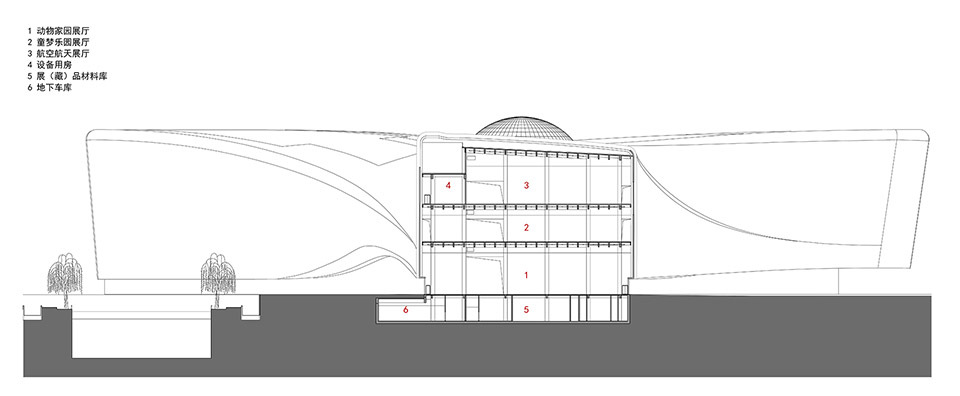

▽剖面图©同济院麟和建筑工作室

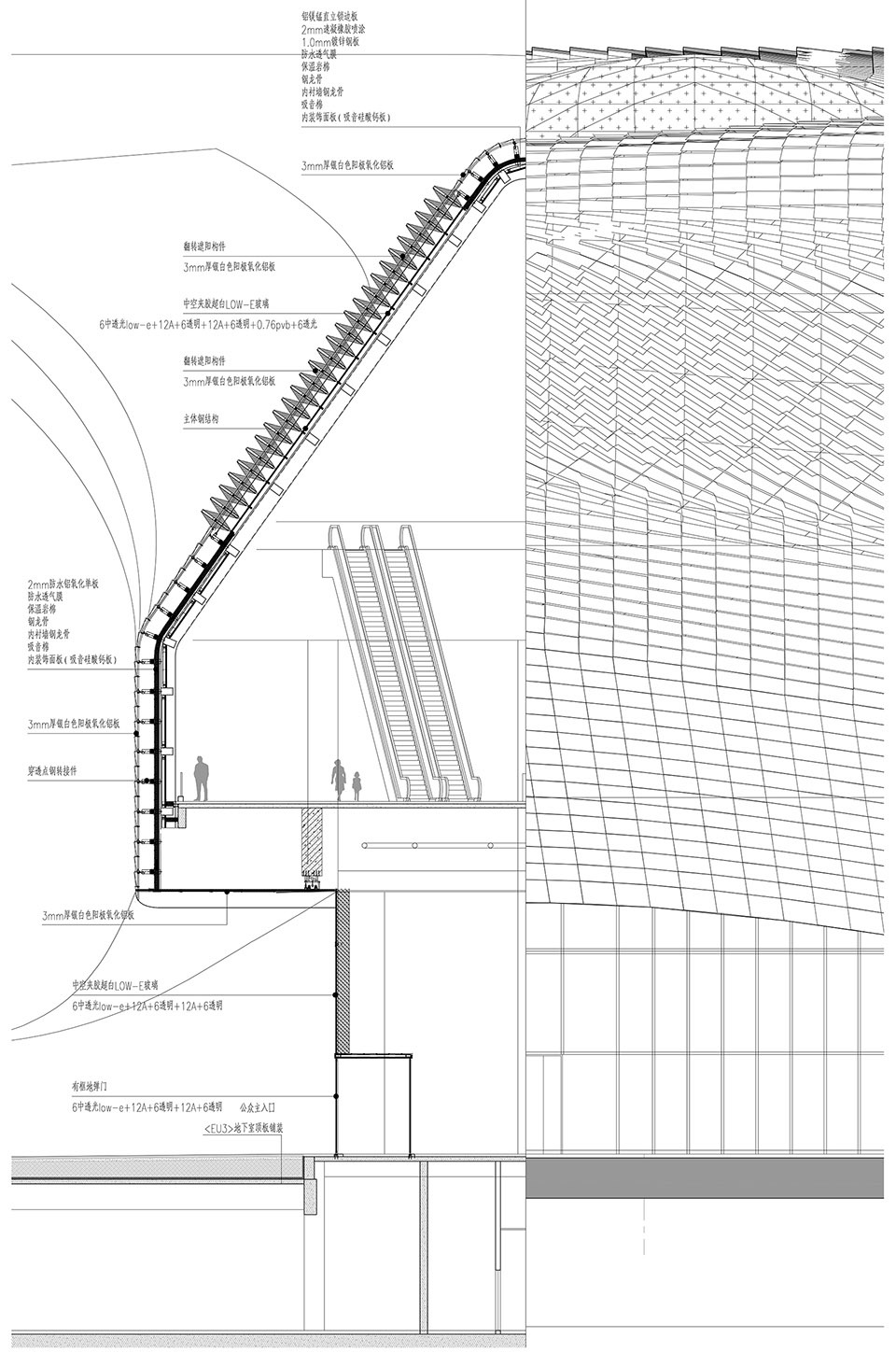

▽细部©同济院麟和建筑工作室

项目名称：河南省科技馆新馆
项目类型：展览建筑
设计方：同济大学建筑设计研究院（集团）有限公司麟和建筑工作室
公司网站：http://www.atelierlplus.com
联系邮箱：academy@atelierlplus.com
项目设计：2016
完成年份：2024
项目负责人：李麟学，任力之
建筑/室内/景观设计：李麟学、周凯锋、刘旸、单云翔、姜咏茜、王彦雯、焦岩、郭乾立、叶心成、吴雨末、吴琦、孔明姝、倪润尔、吴文静、胡家梁、钱韧、张琪、张栩、黄宏斌、陆庆海、金鑫
结构设计：虞终军、阮永辉、卓杰、王宝通、张帅、孙华华、焉宇飞、何礼东
给排水设计：刘瑾、顾松明、周璀巍
暖通设计：沈雪峰、顾勇、黎波、安玉松、季汪艇、张晓磊、朱卫华、詹光毅
电气设计：孙峰、王昌、叶兴、刘昱、张杰栋、邴赫亮、金海
基坑设计：姜文辉、刘纪坤
绿建三星设计：汪铮、刘冰韵、郑晓薇、唐澄宇、王莹珺、李晓璐、李冬梅
BIM设计：刘建 陈烨
标识设计：Hopesun Design沈浩鹏平面设计有限公司
概算顾问：杨伟明 陈婷婷
风洞试验顾问：全涌
室内顾问：上海同济建筑室内设计工程有限公司
景观顾问：上海维亚景观规划设计有限公司
幕墙顾问：上海易旋建筑设计咨询有限公司
泛光顾问：栋梁国际照明设计（北京）中心有限公司
弱电智能化顾问：上海驿胜建筑安装工程有限公司
声学顾问：上海市声学学会
人防顾问：郑州市人防工程设计研究院
交通顾问：上海利文交通科技有限公司
项目地址：河南省郑州市郑东新区白沙象湖规划区郑开大道100号
建筑面积：129365.0㎡（其中地上80125.0㎡，地下49240.0㎡）
摄影版权：©是然摄影 苏圣亮、©章鱼建筑摄影工作室 章勇
客户：河南省科学技术馆
材料：阳极氧化铝板，铝结构，环氧磨石地坪
品牌：阳极氧化铝板——上海安美特铝业有限公司，铝结构——上海通正铝合金结构工程技术有限公司，环氧磨石地坪——嘉宝莉地坪材料
