位于崇明国家级体育训练基地北侧的上海自行车馆，是上海首座符合国际顶级赛事标准的室内场地自行车馆。建筑的初始任务十分明确：填补上海在专业场地自行车馆上的空白，同时成为国家队南方训练基地、国际自盟亚洲世培中心的落脚点，并承载未来世界锦标赛等高等级赛事的可能性。项目先后获得2025年度中国勘察设计协会全国优秀工程勘察设计一等奖、2025年度上海市优秀工程勘察设计一等奖。

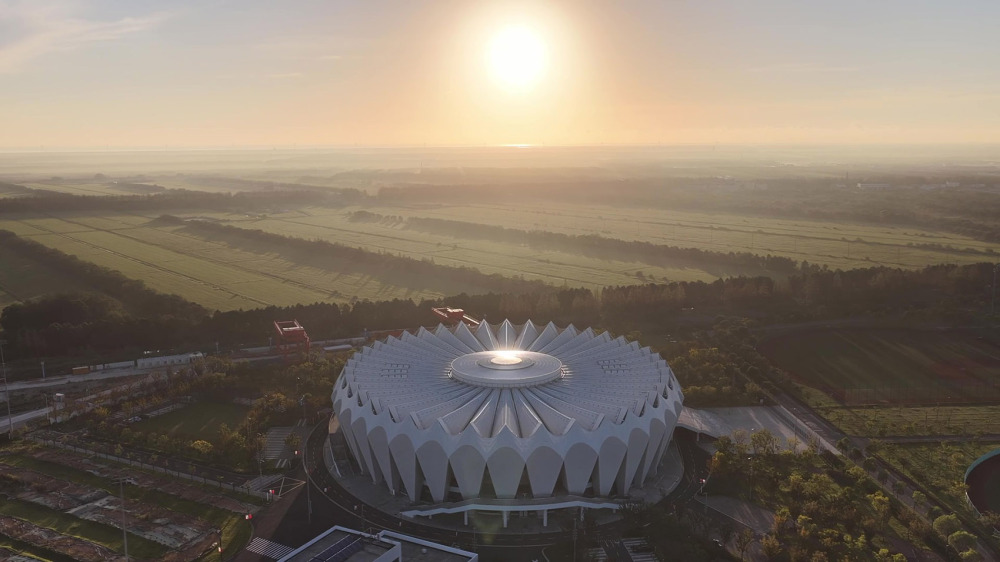

▽项目鸟瞰© 尹明

随着2026年国际自盟场地自行车世界锦标赛的成功申办，以及国际自盟世培中心亚洲分中心的正式入驻，上海自行车馆将进一步推动自行车项目在国内的发展，在世界舞台上展现中国自行车选手的风采和实力。

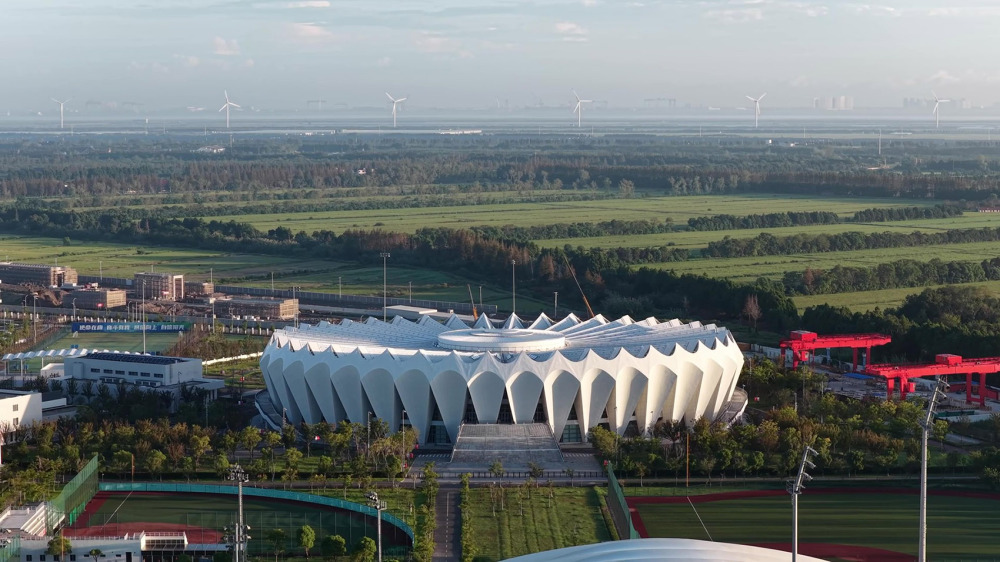

▽周边环境鸟瞰© 章鱼见筑

01
结构创新与立面写意
上海自行车馆屋盖采用轮辐式悬索结构，是国内首次使用的体系。它将刚性结构的整体刚度与柔性结构的轻量优势结合，在满足大跨度需求的同时显著降低结构高度。结构由40榀径向索与钢梁形成主体系，通过伞状撑杆与中央刚性环梁连接。内圈环梁通过张弦结构增强整体刚度，使屋盖如同自行车轮毂般放射展开，与建筑功能象征建立直接关联。

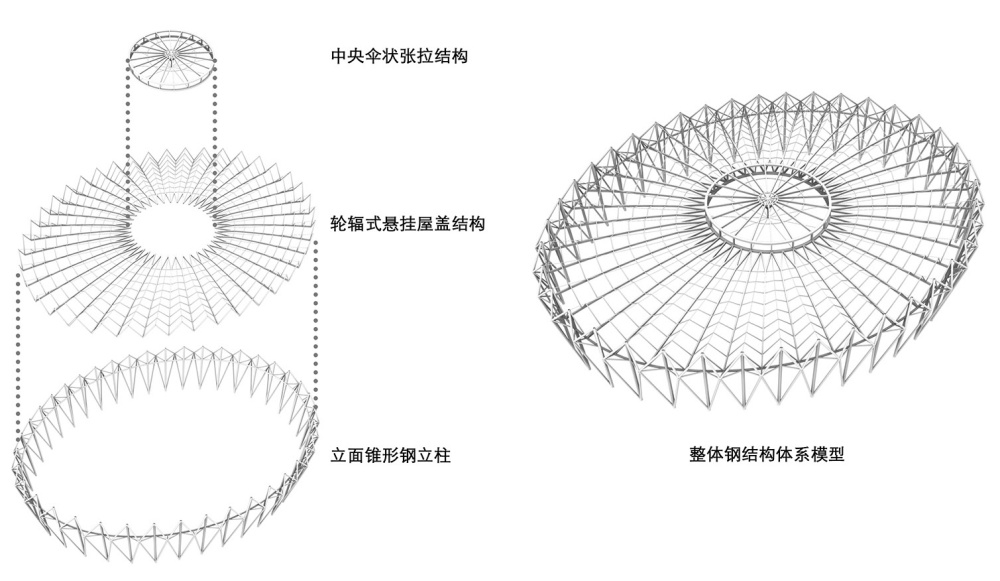

▽钢结构体系构成© TJAD

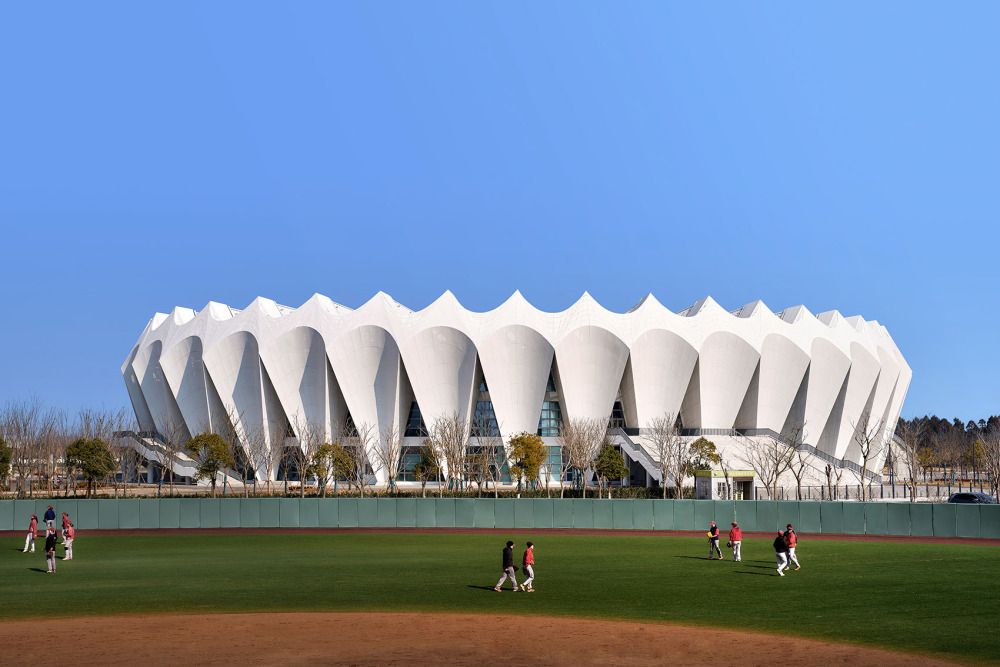

▽建筑外观概览© 章鱼见筑

建筑立面以“芦苇”为原型。大尺度三角刚架与屋盖协同工作，既抵抗拉索张力，也承担风荷载使结构更稳定，在崇明大风环境中保持平衡。内外锥形双曲扇形构成连续的起伏，如风吹芦苇般轻盈。铝板与玻璃交替形成虚实层次，材料在光线中转折，生成近似花冠的外观，使体育建筑在力量之外呈现自然的一抹柔性。

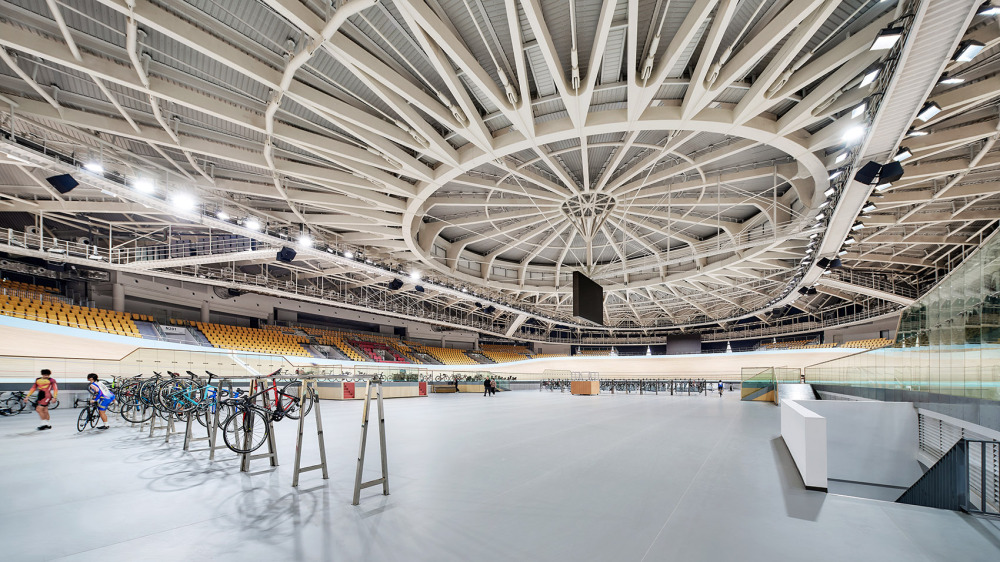

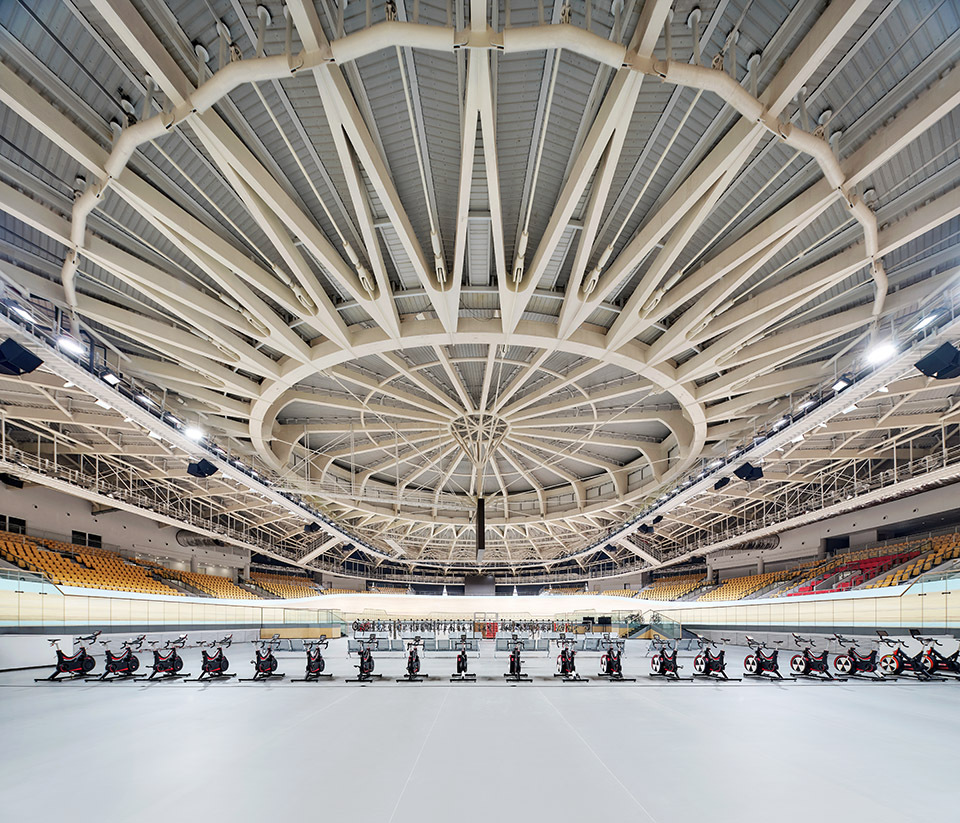

▽内场与屋面结构© 章鱼见筑

02
限高约束下的空间复合
项目地处崇明生态岛，所在位置限高严格，而国内多数自行车馆通常为30-45m。面对极限高度，团队对功能、结构与设备层进行了全面压缩与重组，最终在极限内完成所有专业需求。设计通过下沉内场训练空间（下沉1.2m）、压缩设备层高、优化座席升降等方式，最终将所有需求嵌入26m建筑体量中。空间紧凑但不显压迫，形成极高的空间效率。

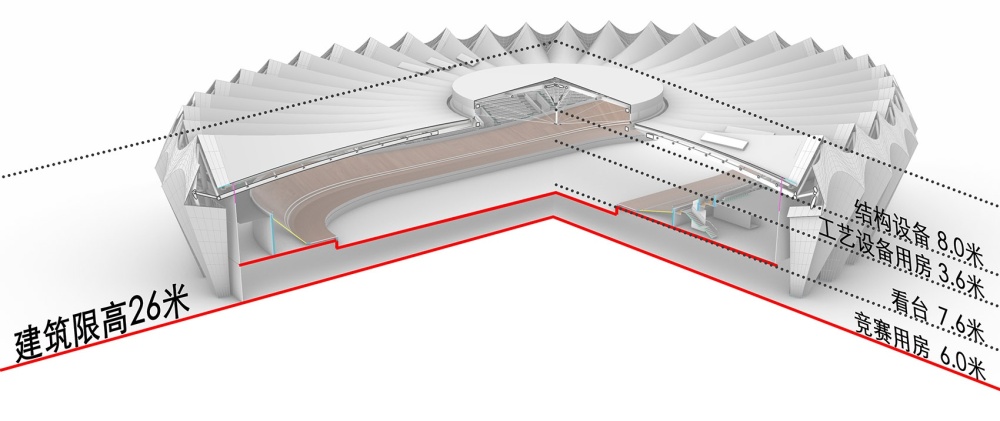

▽空间高度示意© TJAD

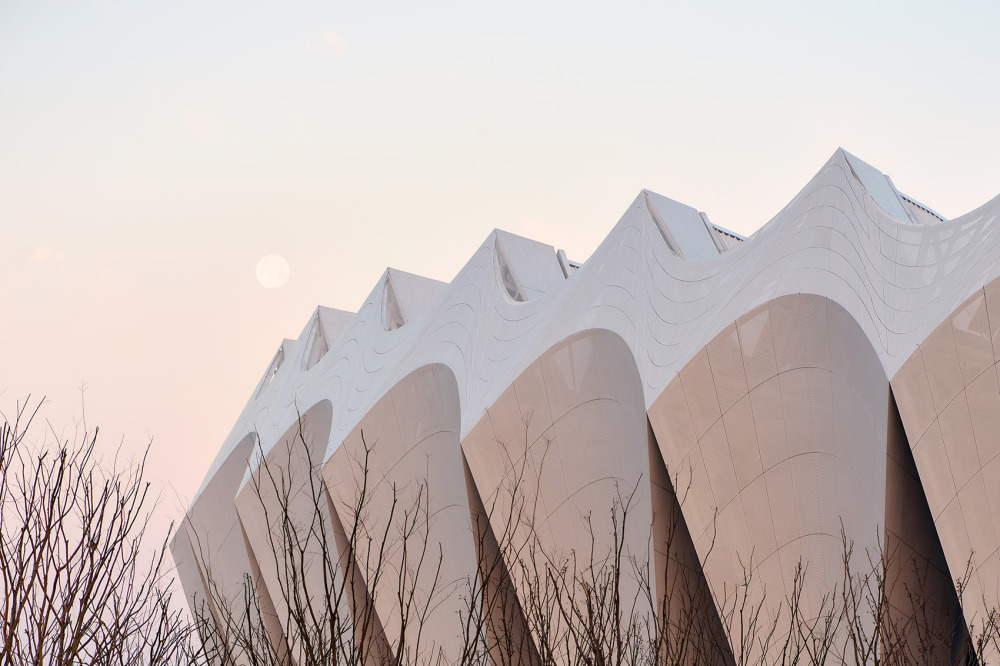

▽立面结构© 章鱼见筑

相对于长轴跨度130m、短轴宽度110m的屋盖而言，其通常的结构高度一般为1/10，即结构高度需求为11-13m。设计团队通过将立面三角柱纳入受力体系，使用拉索主结构减少钢结构高度，优化张弦结构使环向刚度增强，将屋盖结构高度从12m压缩至8m，实现了限高约束下的极限突破。同时，更紧凑的体量使建筑具备更低的能耗与更快的空调响应速度。最终项目获得国内首个自行车馆绿色建筑三星认证，塑造了专业运动类低碳建筑的新范式。

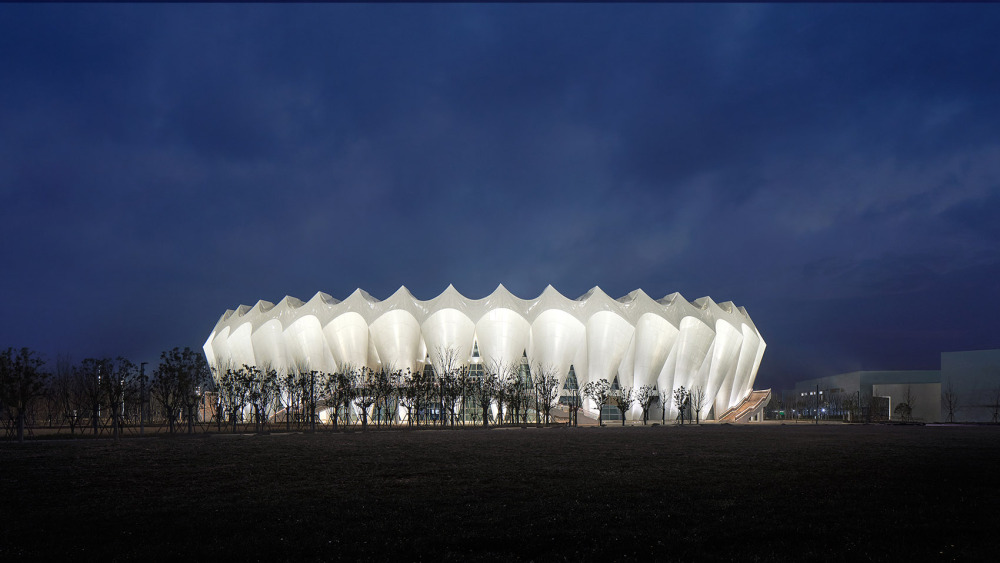

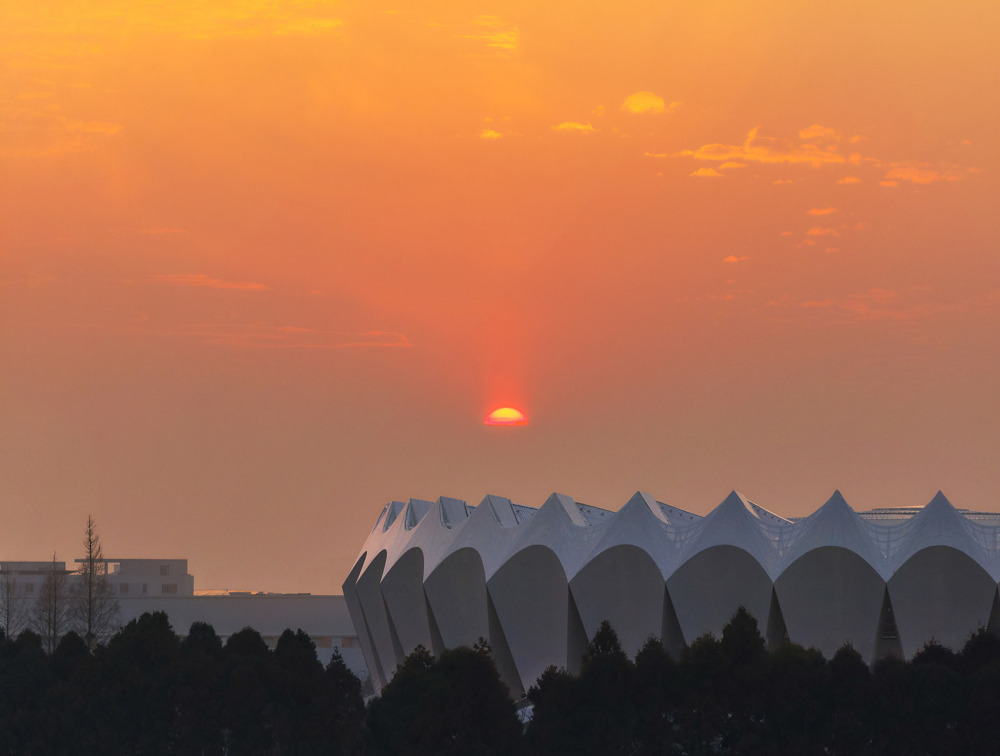

▽黄昏下的自行车馆© 章鱼见筑

03
专业赛道的精细打磨
场地自行车比赛的核心构件是木质复合曲面赛道，上海自行车馆赛道由直道、弯道、过渡段和蓝区组成，由11000余根西伯利亚欧洲赤松手工铺设而成。上海自行车馆的赛道遵循UCI国际认证标准，赛道圈长250m，其弯道倾角在最陡处接近45°，使空间成为速度力量的直接载体。赛道并非椭圆式对称，弯道外侧更宽、更陡，形成两个“高点”，赋予了比赛强烈的冲刺戏剧性。赛道内部的准备区面积达2720m²。除专业用作热身、检录、媒体操作空间外，场馆将其日常功能进一步扩展，使其可转换为篮球、羽毛球、乒乓球等训练场地，提升场馆可运营性与城市服务属性。

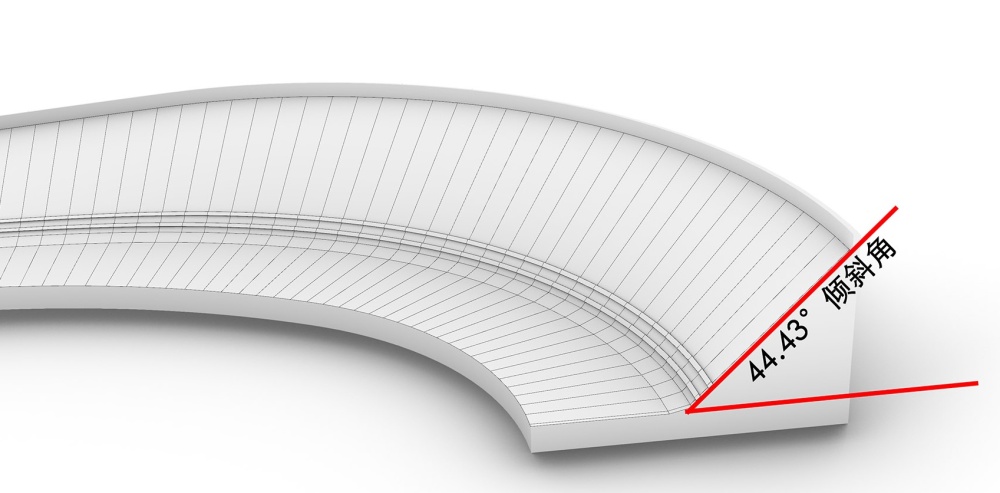

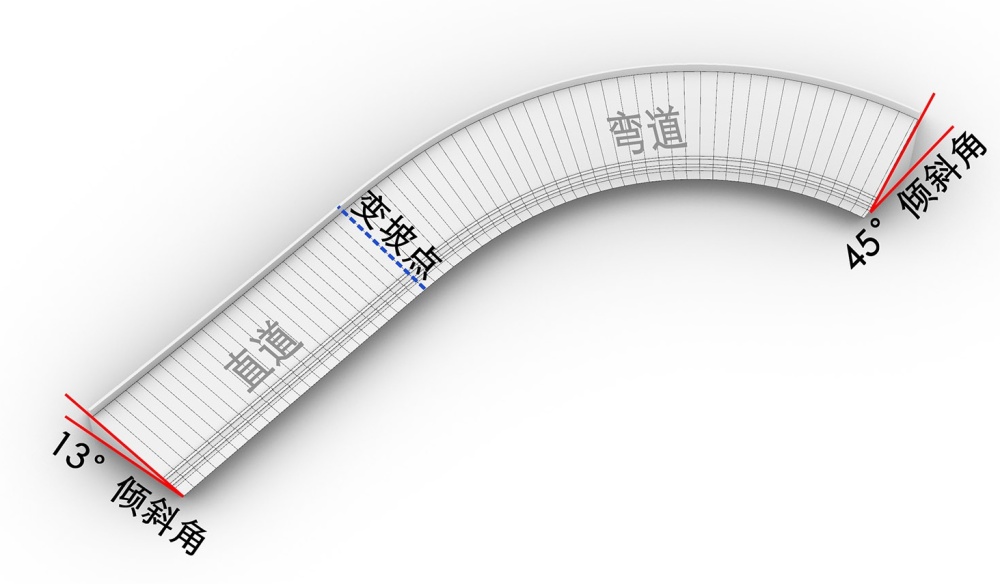

▽赛道示意图© TJAD

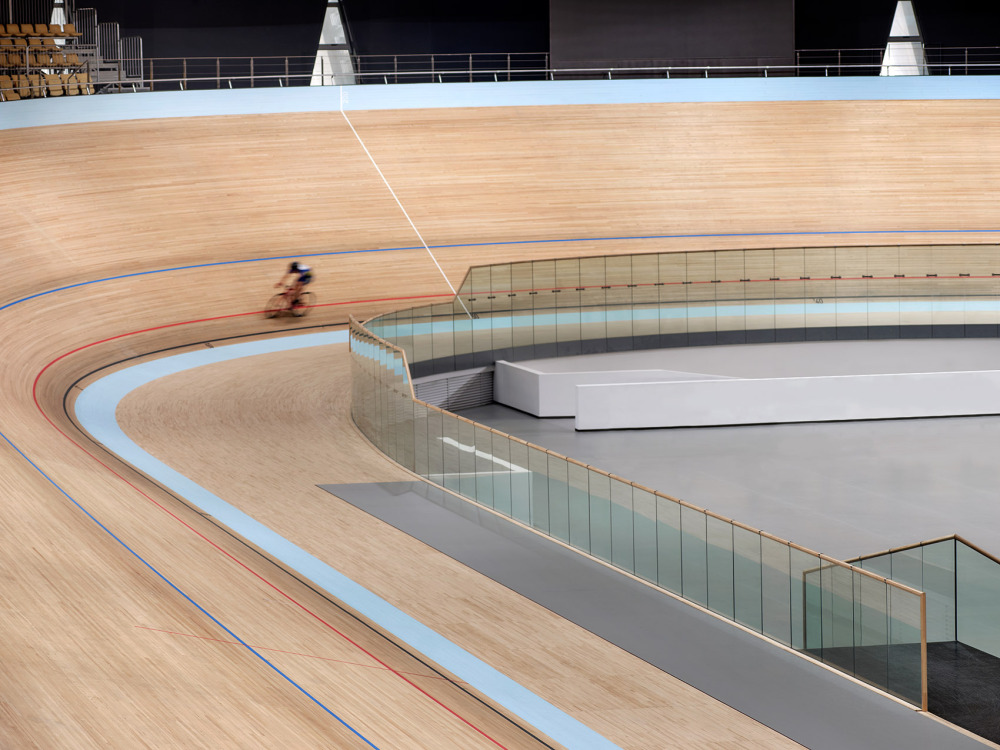

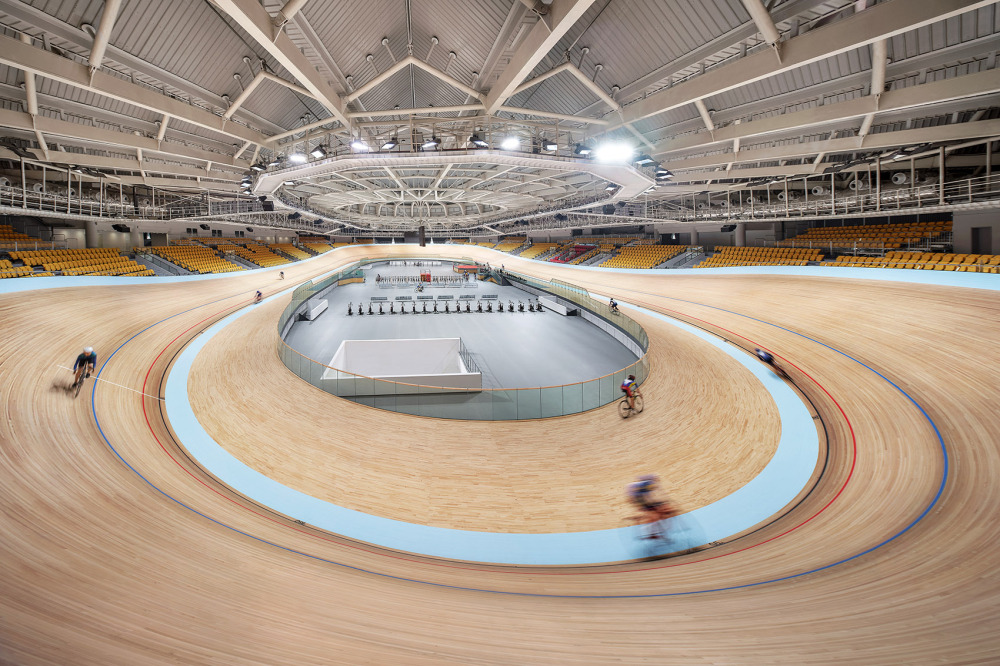

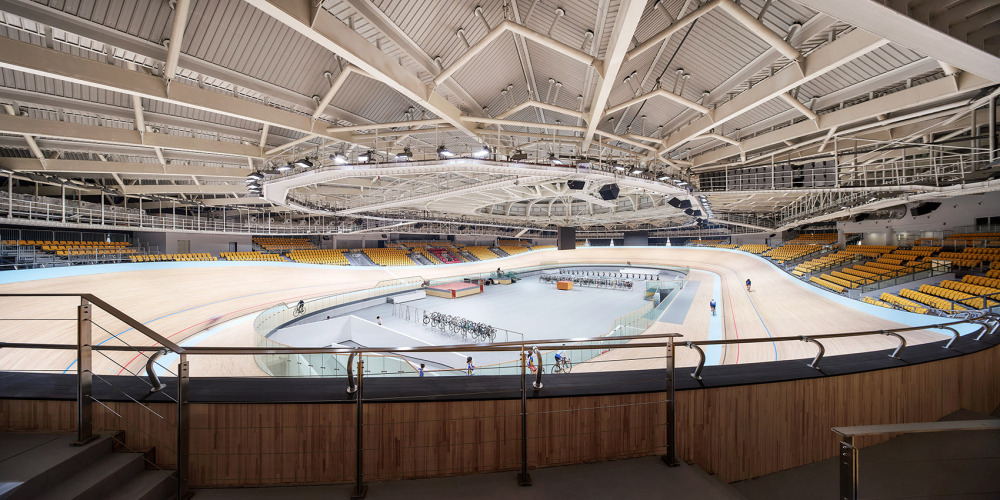

▽赛道© 章鱼见筑

04
观赛视线的三段式优化
自行车馆最独特的观看体验来自“非环形布座”特性：弯道处倾角过大，座席无法连续布置，直道两端视线条件逐渐变化，传统方案中，出入弯区向来是视线难题。

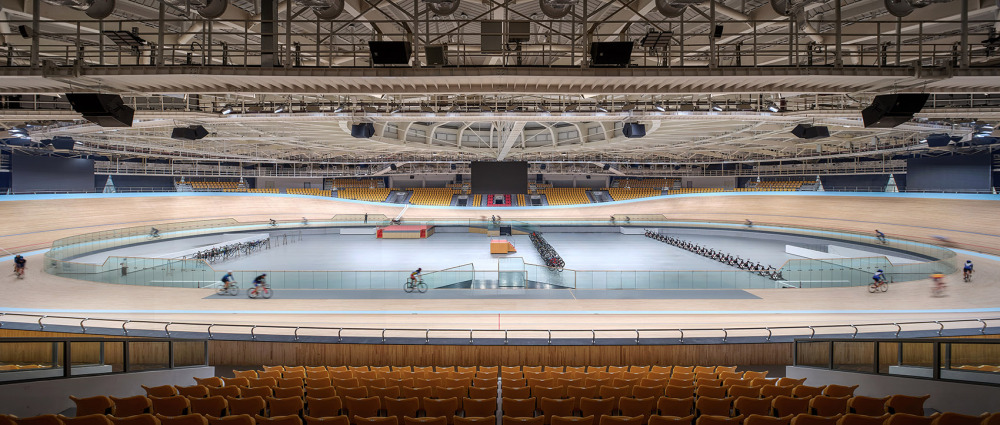

▽弯道处看台视线© 章鱼见筑

设计团队通过将“视点”从单一的起点线扩展为起点线、终点线、全直道三段重点视界，重新推导最佳座席标高，并优化过渡看台的升起节奏，使整体视线达成100%合格率。在弯道处，观众不但可完整观看冲刺，也能保持空间连贯性与结构整洁度。这一策略成为国内自行车馆设计中的一次新的视线建模实践。

▽高度整合的内场空间© 章鱼见筑

05
三维场地流线的重新组织
不同于跑道类开放场地，自行车馆的赛道是高度封闭的“立体碗形”，运动员无法直接从场地侧面进出。鉴于崇明地下水位高、木质赛道对温湿环境敏感，建筑采用场地整体抬升策略，将下方层作为训练与功能用房，并设立独立的运动员专用通道，与观众流线分离，避免交叉。

▽“立体碗形”赛道© 章鱼见筑

首层训练空间紧密衔接休息室、专用通道和内场，构成连续的专业动线体系。在大赛期间，这些房间也可转换为车队休息与器材配置空间，为赛事运行提供高效支撑。

▽赛道内部© 章鱼见筑

06
自然与人工照明的协同调节
设计初期，建筑曾提出以漫反射天窗引入自然光，以形成更柔和、节能的光环境。但在专业团队多轮论证后，由于高速骑行对光斑、阴影、亮度均匀性极其敏感，为避免任何视觉误差，最终取消天窗，采用全人工照明设计。

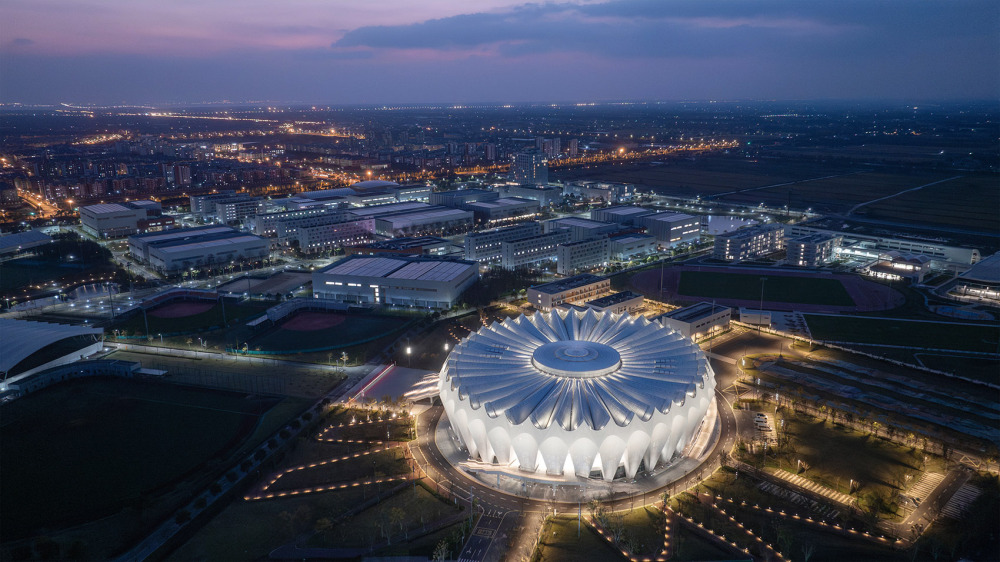

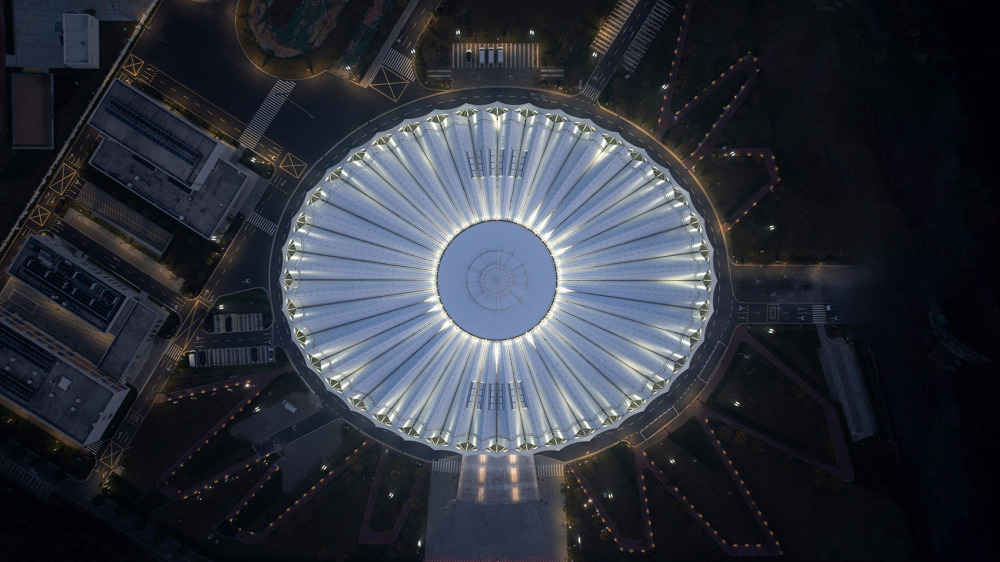

▽夜景鸟瞰© 章鱼见筑

照度标准按4K/8K超高清转播要求执行：赛道垂直照度超过2400lux、水平照度超过4000lux，准备区达到2000lux。灯具采用国际级防眩设计，并通过智能分控系统实现训练、比赛、清扫、灯光秀等模式切换，使高标准专业照明成为场地氛围的一部分。

▽夜景照明© 章鱼见筑

结语：技艺与速度的对话
作为体育建筑中极具专业门槛的一类场馆，上海自行车馆的设计同时回应了结构创新、高度限制、工艺标准、环境调控等多重约束。它呈现的并非单一专业场馆的图式，而是一种在多元条件下找到融合之道的探索路径——在技术与艺术之间，完成属于“自行车馆”这一特殊类型体育建筑的当代创新表达。

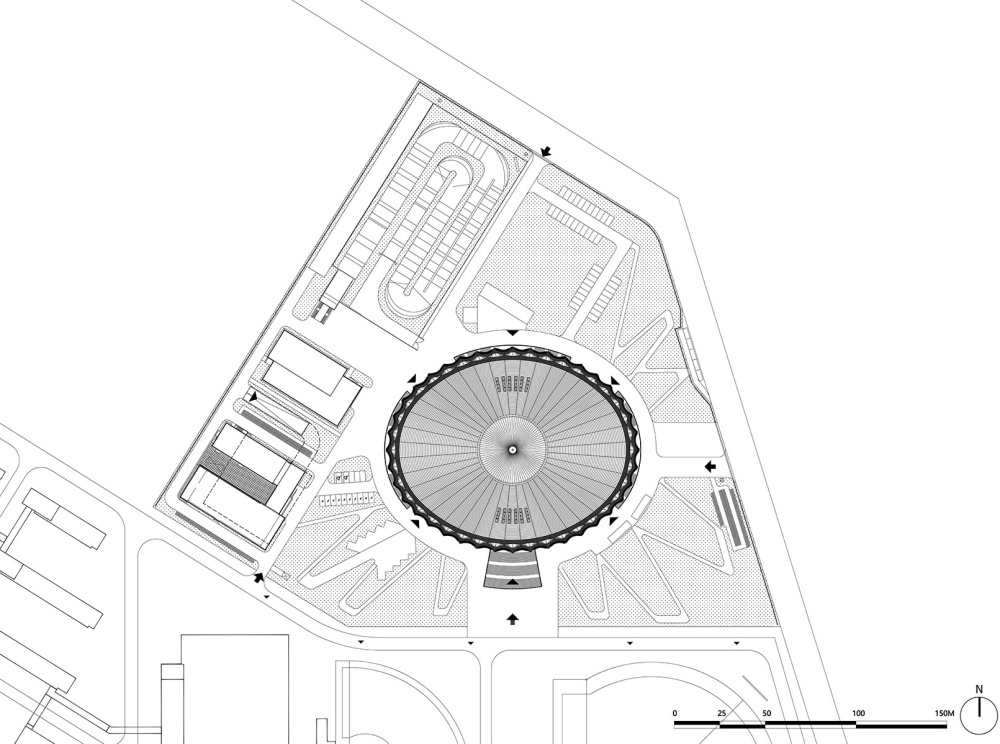

▽总平面图© TJAD

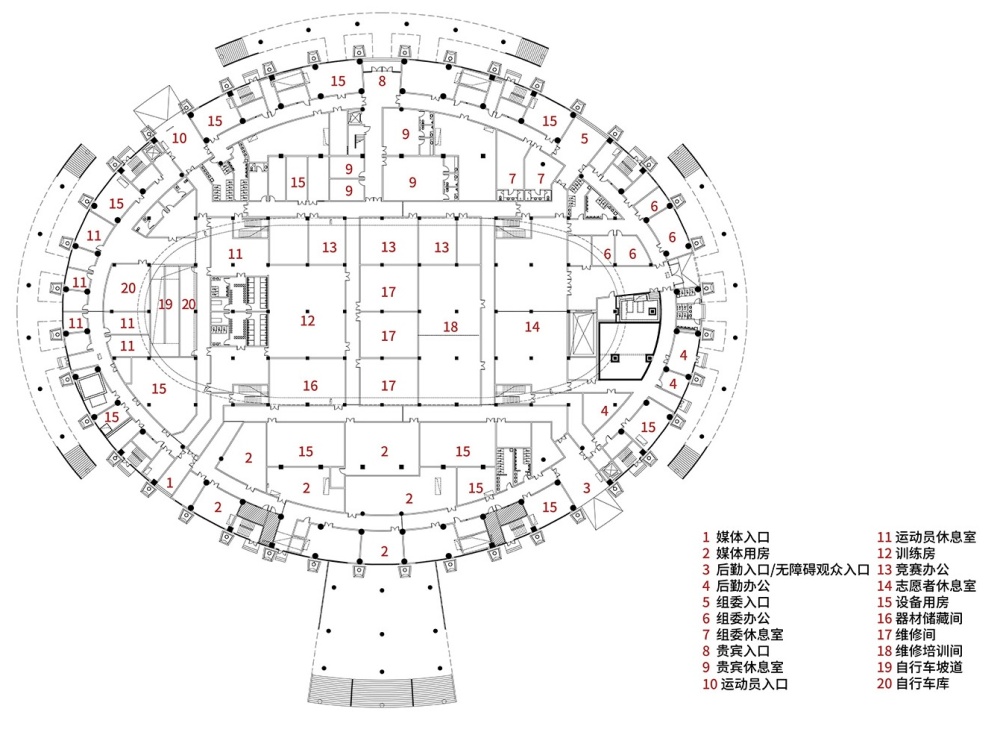

▽首层平面图© TJAD

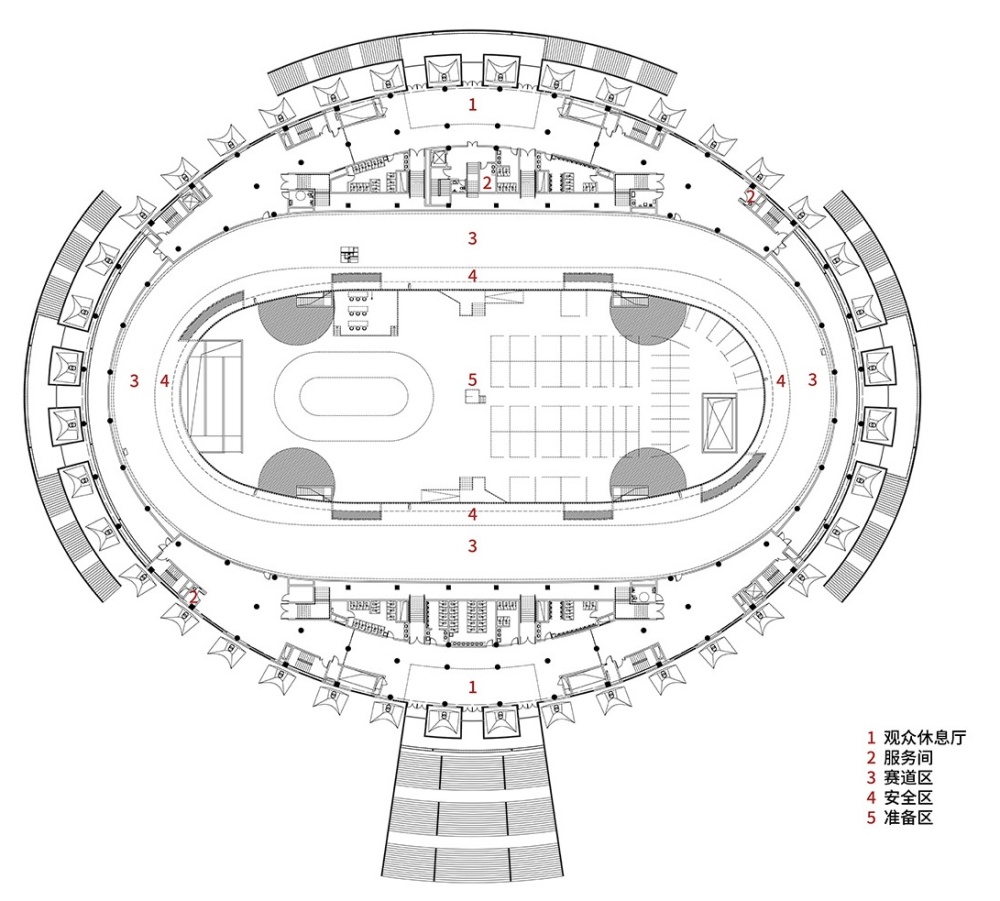

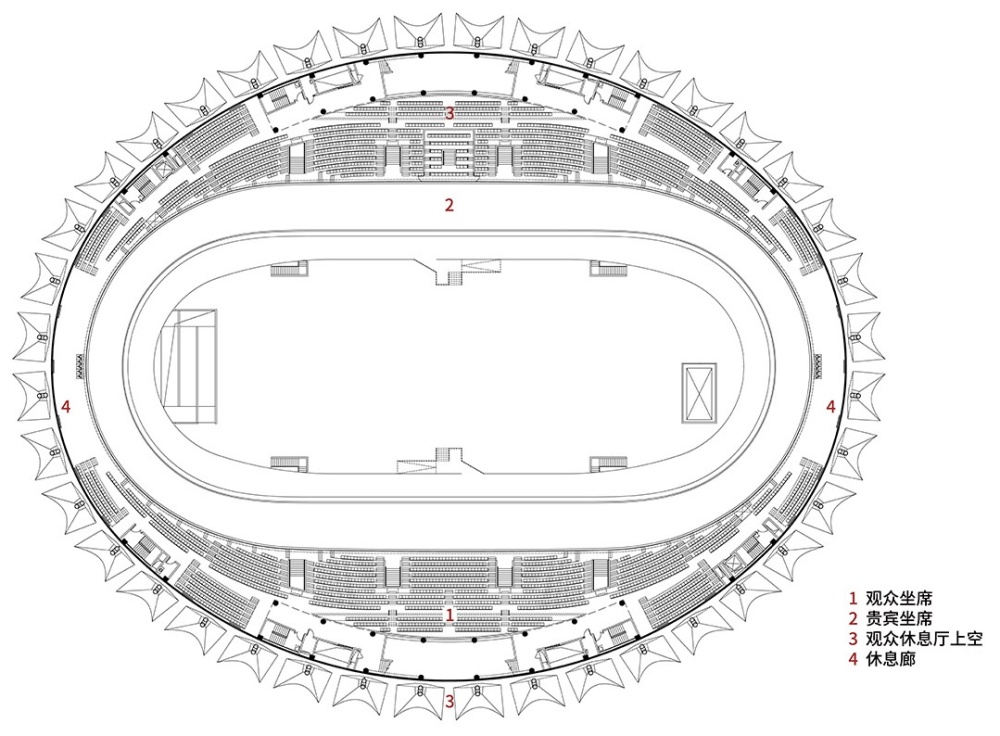

▽二层平面图© TJAD

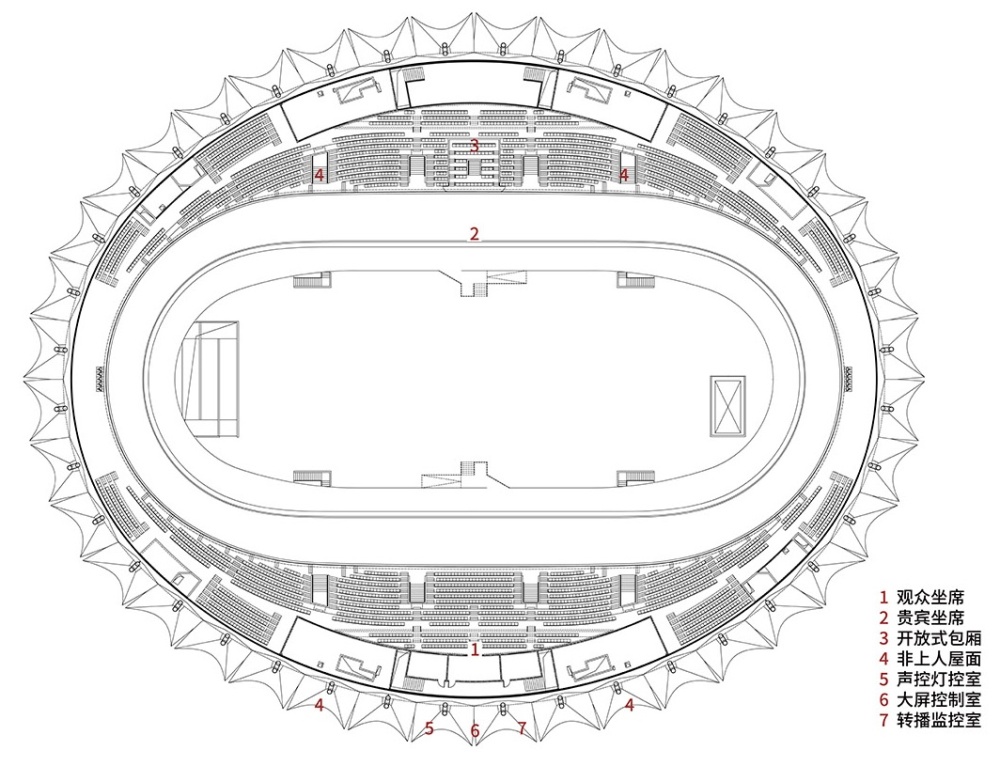

▽三层平面图© TJAD

▽三层夹层平面图© TJAD

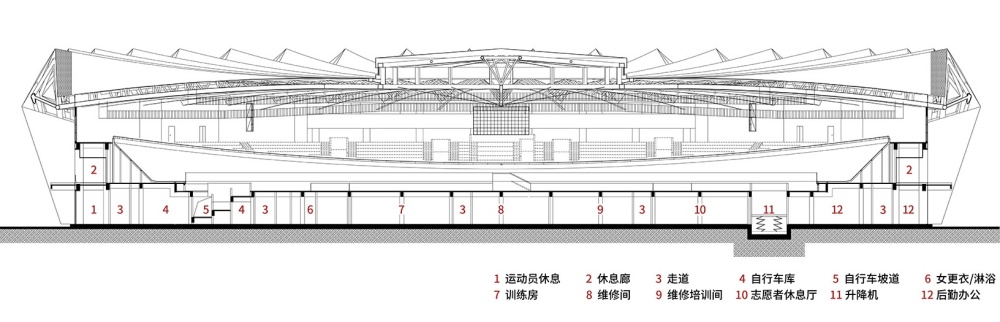

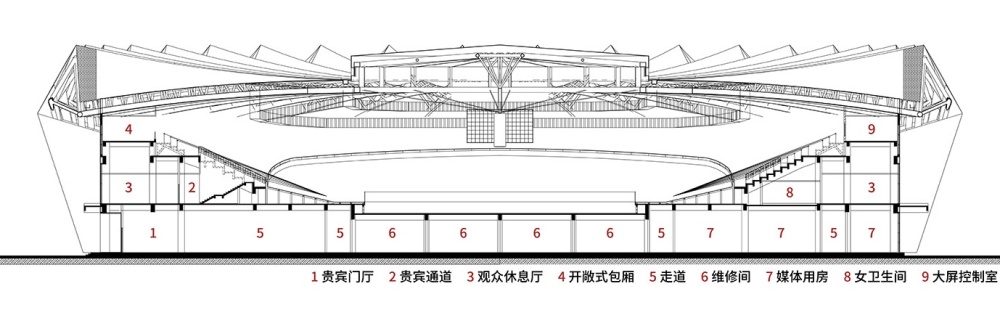

▽剖面图© TJAD

项目获奖信息：2025年度中国勘察设计协会全国优秀工程勘察设计 一等奖
2025年度上海市优秀工程勘察设计（公共建筑）一等奖
项目名称：上海自行车馆
项目类型：体育建筑
设计方：同济大学建筑设计研究院（集团）有限公司
联系邮箱：ds21xy@tjad.cn
项目设计：2019
完成年份：2023
主创建筑师：汤朔宁、钱锋
建筑设计：徐烨、徐星、张春祺、刘洋、史泽道、乔林、龚敏、沈源
结构设计：丁洁民、井泉、张峥、毛俊杰、张月强、曹明敏、李竹君、化明星、王曦、刘仕卿
给排水设计：游博林、杜文华、单晨光、耿军军、李月婷
暖通设计：朱伟昌、唐振中、刘洋、贾琼、张华、许威威
电气设计：李志平、谢文黎、姜宁、陈瑜、尤文捷、郭煜华、奉杰斌、马致祥
景观设计：李瑞冬、项竹君、廖晓娟、翟宝华
幕墙设计：田利军、金绍凯、尹鹏鹏、李根恒
泛光照明设计：杨秀、徐霞青、陈幸如
基坑设计：姜文辉、刘佳星
概算设计：庞晓琳、薛仲磊
绿建设计：忻蕾、郑晓薇、施炜
BIM设计：宋妮蔓、吴尧、陈潇、王宇航 、司晓芸
工艺顾问：中体智联（北京）工程设计咨询有限公司
赛道顾问：大连千森体育设施工程有限公司
标识顾问：上海同衡创意设计有限公司
项目地址：上海市崇明体育训练基地
建筑面积：30966㎡
摄影版权：章鱼见筑、尹明
视频剪辑：AT建筑技艺、尹明
客户：上海市体育训练基地管理中心
材料：钢、混凝土、铝、玻璃、索
